Шкала сменная для A721 40/5А-1,5 EKF PROxima | s-a721-40

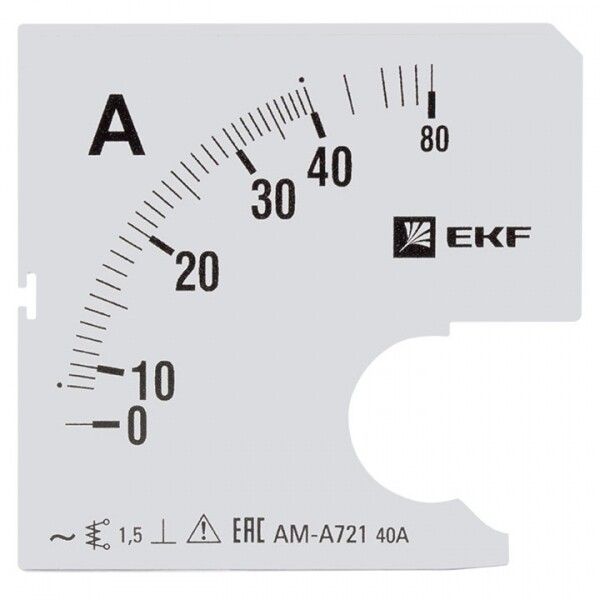

Шкала сменная для A721 40/5А-1,5 PROxima от EKF предназначена для замены оригинальной шкалы на аналоговом амперметре AMA-721 в комплекте с сериями PROxima. Она позволяет перенастроить прибор на измерение тока до 40 А с учётом коэффициента трансформатора 40/5 А, сохраняя точность класса 1,5.

Назначение и область применения

Шкала сменная для A721 40/5А-1,5 PROxima используется для модификации показаний аналогового амперметра AMA-721, когда требуется изменить предел измерения тока без замены всего устройства. Подходит для установки в распределительных щитах, панелях управления и других местах, где используются амперметры серии PROxima. Применяется в промышленных объектах, ЖКХ, офисных зданиях и других закрытых помещениях с постоянным контролем тока в цепях переменного тока.

Технические характеристики

• Номинальный диапазон тока: 0–40 А (соответствует входному сигналу 5 А через трансформатор тока)
• Класс точности: 1,5 % - допустимая погрешность +-1,5 % от верхнего предела измерения
• Максимальное отклонение стрелки: 90° - угол поворота указателя от нуля до максимального значения
• Габаритные размеры: 72×72×0 мм - совпадает с форм-фактором стандартного амперметра AMA-721
• Тип шкалы: двойная - содержит отметки для рабочего диапазона (до 40 А) и дополнительно - шкалу превышения тока и шкалу сверхтока для визуального контроля перегрузок
• Способ монтажа: установка внутрь корпуса амперметра - требует демонтажа старой шкалы

Совместимость и монтаж

Шкала сменная для A721 40/5А-1,5 PROxima совместима исключительно с амперметрами модели AMA-721, использующими механизм с углом поворота 90° и фиксацией шкалы по центральному валу. Устанавливается после отключения питания и вскрытия лицевой части прибора. Для правильной установки необходимо:

• Снять старую шкалу осторожно, чтобы не повредить ось стрелки;
• Выровнять новую шкалу по меткам центровки, которые соответствуют заводской позиции;
• Закрепить её так, чтобы стрелка точно указывала на “0” при отсутствии тока;
• Не использовать с другими типами приборов - даже если они имеют размер 72×72 мм, механическая система может отличаться.

Преимущества

• Экономия затрат - не нужна замена целого амперметра при смене диапазона измерения
• Поддержание стандарта - сохраняет внешний вид и унификацию панели в рамках серии PROxima
• Чёткая визуализация - наличие двух дополнительных шкал (превышение и сверхток) дают быстрый визуальный сигнал о перегрузке
• Легко доступна - запасные элементы можно заказывать отдельно, без необходимости менять весь прибор

Ограничения применения

• Работает только с токовыми трансформаторами 40/5 А - нельзя применять напрямую на цепь 40 А без трансформатора
• Не подходит для цепей постоянного тока - рассчитана исключительно на переменный ток
• Имеет ограниченную долговечность при частых изменениях шкал - рекомендовано не более 3–5 замен за срок службы прибора
• Не обеспечивает автоматическую защиту - лишь визуальное отображение; требует наличия внешних устройств защиты от перегрузок

Примеры использования

• Обновление показаний в щите насосной станции после замены двигателя на мощнее модель
• Настройка контрольного прибора в распределительном пункте при переходе с одного типа нагрузки на другой
• Перестройка системы учета энергопотребления в административном здании при смене трансформаторов тока
• Ремонт и восстановление работоспособности амперметра AMA-721 после повреждения оригинальной шкалы

Практические советы

• Перед заменой проверьте соответствие трансформатора тока - он должен иметь коэффициент именно 40/5 А, иначе показания будут некорректны
• При установке не трогайте стрелку руками - она легко деформируется, что вызывает систематические ошибки измерения
• Проверяйте положение нулевой точки сразу после монтажа - при наличии смещения отрегулируйте шкалу, пока она ещё не закреплена окончательно
• Храните запасные шкалы в сухом месте - влага может деформировать бумажную основу и смазать печать
• Помните: шкала сменная для A721 40/5А-1,5 PROxima - это расходный элемент, а не полноценный прибор. Её функция - передача информации, а не преобразование сигнала.
