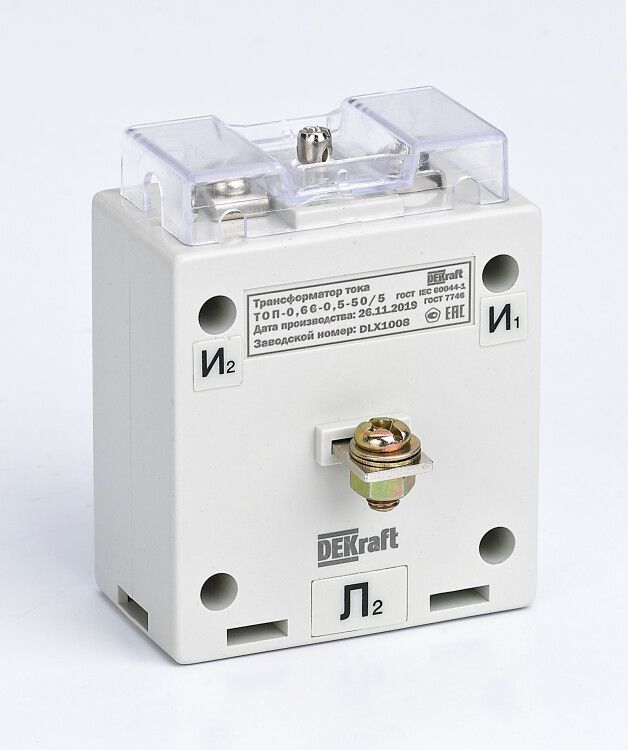

Трансформатор тока ТОП-0,66 0,5 100/5 5ВА | 50177DEK Dekraft APC

Трансформатор тока ТОП-0.66 0.5 100/5 5ВА от DEKraft предназначен для точного измерения тока в цепях до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные приборы. Модель с катушечной конструкцией и винтовым подключением подходит для установки в распределительных щитах и на шинах постоянного тока.

Назначение и область применения

Трансформатор тока ТОП-0.66 0.5 100/5 5ВА используется в системах учета и защиты электроэнергии в сетях переменного тока частотой 50 Гц. Он преобразует большой первичный ток (до 100 А) в безопасный вторичный ток (5 А), который можно подключить к измерительным приборам без риска повреждения оборудования. Применяется в промышленных щитах, на вводах объектов, в системах автоматизации и на участках с высокими требованиями к точности измерений.

Технические характеристики

• Номинальное напряжение: 660 В
• Первичный ток: 100 А
• Вторичный ток: 5 А
• Класс точности: 0.5 - допустимая погрешность не более +-0,5% при номинальной нагрузке
• Номинальная вторичная мощность: 5 ВА - максимальная нагрузка, которую может обслуживать трансформатор без потери точности
• Конструкция: многовитковый (катушечный) тип - обеспечивает стабильную работу при изменении нагрузки
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения (FS): 5 - при аварийных перегрузках ток во вторичной цепи не превысит в 5 раз номинальный, защищая подключенные приборы
• Подключение вторичной цепи: винтовые зажимы - надежное и удобное для многократного подключения

Совместимость и монтаж

ТОП-0.66 0.5 100/5 5ВА имеет конструкцию «с окном» - устанавливается на проводник без его разрыва. Подходит для монтажа на шины, кабели или жилы с внешним диаметром до 40–45 мм. Для правильной работы необходимо соблюдать полярность: вход первичной обмотки обозначен как L1, выход - L2. Вторичные выводы S1 и S2 должны быть замкнуты через измерительный прибор - разрыв цепи запрещён! Установка возможна в закрытых распределительных устройствах с температурой от -25C до +40C.

Безопасность и стандарты

Трансформатор тока ТОП-0.66 0.5 100/5 5ВА соответствует требованиям ГОСТ Р 8.698-2014 и прошел сертификацию. Корпус изготовлен из огнестойкого материала, что исключает распространение пламени при перегреве. Защита от прикосновения обеспечена конструкцией - внутренние части недоступны при установленном устройстве. Наличие FS=5 снижает риск повреждения подключенных приборов при КЗ на стороне первичной обмотки.

Преимущества

• Высокая точность класса 0.5 - идеально для коммерческого учёта энергии
• Стабильная работа при колебаниях нагрузки благодаря катушечному исполнению
• Низкие потери мощности - экономически выгодно при длительной работе
• Удобство монтажа: установка без демонтажа провода
• Надёжное винтовое подключение вторичной цепи - минимум контактов, максимум надёжности

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц
• Вторичная цепь должна быть всегда замкнута - размыкание под нагрузкой вызывает опасное перенапряжение
• Максимальная нагрузка - 5 ВА. Подключение нескольких приборов требует суммарной мощности ≤5 ВА
• Не рекомендован для установки вне помещений без дополнительной защиты от влаги и пыли
• Работает только при токе выше 10% от номинала (10 А) - ниже этого значения точность снижается

Примеры использования

• Измерение потребления на вводе в производственный цех
• Подключение к электросчётчикам в административных зданиях
• Системы автоматического отключения при перегрузке на конвейерах
• Контроль тока в распределительных щитах 0,4 кВ
• Интеграция в системы SCADA для удалённого мониторинга

Практические советы

• Выбирая трансформатор, проверьте, чтобы суммарная мощность всех подключаемых приборов (счетчики, реле, индикаторы) не превышала 5 ВА
• При использовании с несколькими приборами используйте только те, которые имеют низкую импедансную нагрузку - лучше всего подходят современные цифровые счётчики
• При монтаже убедитесь, что проводник полностью прошёл через окно трансформатора - неполное расположение увеличивает погрешность
• Не используйте ТОП-0.66 0.5 100/5 5ВА в качестве трансформатора для защиты - он не рассчитан на быстрое срабатывание при КЗ, только для измерения
• При замене старого трансформатора сверьте класс точности и номинальную мощность - замена на менее точную модель может нарушить учёт энергии
