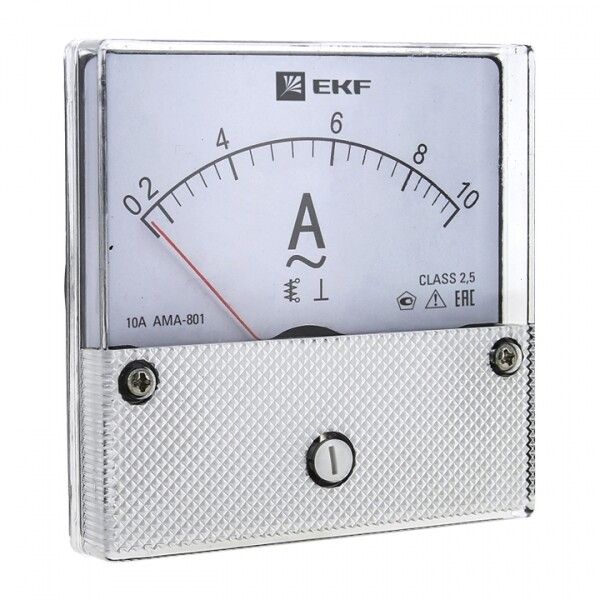

Амперметр аналоговый AM-A801 на панель 80х80 кругл. вырез 100А трансф. подкл. EKF am-a801-100/ama-801-100

Амперметр аналоговый на панель 80×80 (круглый вырез) 100А трансформаторное подключение AM-A801 от EKF серии PROxima предназначен для визуального контроля тока в сетях переменного тока до 100 А. Устройство монтируется в распределительные щиты через круглое отверстие и работает совместно с трансформатором тока.

Назначение и область применения

AM-A801 используется для наблюдения за величиной тока в однофазных цепях переменного тока. Подходит для установки в электрощитах промышленных объектов, жилых домов, офисов и других помещений. Применяется там, где требуется постоянный визуальный контроль нагрузки - например, на вводах, у групповых автоматов или на выходах оборудования.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 100 А (по первичной обмотке трансформатора)
• Номинальный ток вторичной обмотки ТТ: 5 А
• Класс точности: 2,5 - допустимая погрешность +-2,5% от верхнего предела измерения
• Напряжение изолирующей способности: 380 В
• Измерительная система: магнитомягкое железо - обеспечивает устойчивую работу при перегрузках
• Максимальный угол отклонения стрелки: 90°
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и крупным предметам), IP50 (частичная защита от пыли - не герметичен)
• Потребляемая мощность: 0 Вт - устройство не потребляет энергию, питается от трансформатора тока
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой температурой
• Сертификация: соответствует ГОСТ 8711-93

Совместимость и монтаж

AM-A801 устанавливается в панели щита через круглое отверстие диаметром 76–78 мм. Для работы необходим внешний трансформатор тока (ТТ) с номиналом 100/5 А. Первичная обмотка ТТ встраивается последовательно в фазный провод, вторичная - подключается к клеммам амперметра. Монтаж выполняется на монтажную плату или непосредственно в стенку щита. Крепление осуществляется фиксирующим кольцом с гайкой сзади. Не требует внешнего питания.

Безопасность и стандарты

AM-A801 соответствует требованиям ГОСТ 8711-93 для аналоговых измерительных приборов. Защита IP20 исключает случайное прикосновение к токоведущим элементам, IP50 снижает риск попадания пыли внутрь корпуса. Сертифицирован для использования в электрощитах класса напряжения до 380 В. Не предназначен для открытых площадок или мест с высокой влажностью.

Преимущества

• Не требует внешнего источника питания - работает от сигнала трансформатора тока
• Высокая надёжность механической системы измерения - долгий срок службы без обслуживания
• Простая визуальная индикация - легко определить перегрузку по положению стрелки
• Совместим с большинством стандартных ТТ 100/5 А
• Работает в широком диапазоне температур, характерном для внутрищитового монтажа

Ограничения применения

• Подходит только для цепей переменного тока - не работает с постоянным током
• Точность 2,5% недостаточна для прецизионных измерений - не заменяет цифровые приборы в лабораториях
• Не имеет защиты от брызг воды - запрещён монтаж во влажных средах (бани, подвалы, улица)
• Только однополосное измерение - не поддерживает трёхфазные системы без трёх отдельных приборов
• Требует обязательного подключения к трансформатору тока; нельзя использовать напрямую в цепи

Примеры использования

• Контроль тока на входе в распределительный щит квартиры
• Наблюдение за нагрузкой на насосе или компрессоре в промышленном оборудовании
• Фиксация тока в цепи конвейера на заводе
• Мониторинг нагрузки на освещение в административном здании

Практические советы

• Выбирайте трансформатор тока с точно таким же номиналом - 100/5 А. Несоответствие вызовет неверные показания
• Проверьте диаметр выреза в панели: он должен быть 76–78 мм. Больший вырез - плохая посадка, меньший - невозможен монтаж
• Обязательно отключите питание перед подключением ТТ и амперметра - работа под напряжением опасна
• Не используйте AM-A801 в качестве основного средства защиты - он лишь информирует, не отключает
• При длительной работе при максимальной нагрузке проверяйте нагрев трансформатора - перегрев указывает на некорректную настройку
