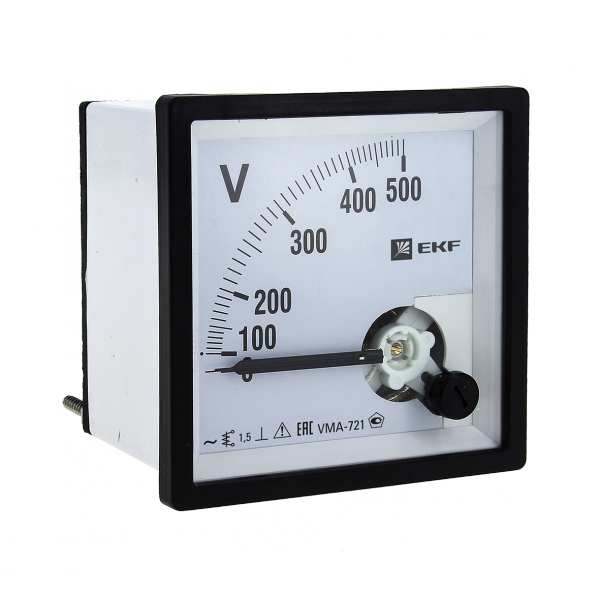

Вольтметр аналоговый VMA-721 на панель 72х72 (квадратный вырез) 500В прямое подкл. PROxima EKF vm-a721-500/vma-721-500

Вольтметр аналоговый на панель 72×72 (квадратный вырез) 500 В прямое подключение - прибор для визуального контроля напряжения в сетях переменного тока до 500 В. Модель VMA-721-500 от EKF серии PROxima рассчитана на установку в распределительных щитах промышленных и бытовых объектов.

Назначение и область применения

Вольтметр аналоговый на панель 72×72 предназначен для постоянного наблюдения за уровнем напряжения в однофазных цепях переменного тока. Применяется в электрощитах промышленного оборудования, ЖЭКах, офисах, производственных цехах и других закрытых помещениях. Подходит для контроля питания станков, систем освещения, автоматики и другого оборудования, где требуется оперативный визуальный контроль напряжения без цифровой индикации.

Технические характеристики

• Диапазон измерения: 0–500 В переменного тока (AC)
• Класс точности: 1.5 - допустимая погрешность +-1.5% от верхнего предела измерения
• Измерительная система: магнитомягкое железо - обеспечивает стабильную работу при колебаниях частоты и температуры
• Угол отклонения стрелки: до 90° - оптимальная видимость показаний
• Степень защиты: IP20/IP50 - защита от доступа пальцами и пыли, но не от брызг воды
• Потребляемая мощность: 0 Вт - не нагружает сеть
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и относительной влажности до 95%
• Размеры корпуса: 72 × 72 мм - соответствует стандартному квадратному вырезу в панели
• Ширина модуля: 4 модуля (по стандарту DIN)
• Норматив: ГОСТ 8711-93 - соответствует требованиям российских стандартов на электроизмерительные приборы

Совместимость и монтаж

Вольтметр VMA-721-500 устанавливается в панель через квадратный вырез 68×68 мм. Для монтажа используется планка с зажимами на задней части корпуса - прибор фиксируется в отверстии без дополнительных креплений. Подключение осуществляется напрямую к сети: входные клеммы рассчитаны на провода сечением до 2.5 мм2. Не требует внешнего питания - работает от измеряемого напряжения. Совместим с другими приборами серии PROxima, установленными в одном щите.

Безопасность и стандарты

Прибор сертифицирован и соответствует ГОСТ 8711-93. Защита IP20 исключает случайный контакт с токоведущими частями, но не защищает от попадания жидкости - не рекомендуется для установки во влажных средах без дополнительной защиты. Сертификаты подтверждают безопасность эксплуатации в соответствии с правилами ПУЭ.

Преимущества

• Простота и надежность механической системы - нет экрана, который может выйти из строя
• Не требует источника питания - экономичен и автономен
• Чёткая шкала и крупная стрелка - легко считывать показания даже при плохом освещении
• Высокая долговечность - срок службы более 10 лет при соблюдении условий эксплуатации
• Совместимость с типовыми щитами - стандартный размер 72×72 мм позволяет заменить аналогичные модели без доработки панели

Ограничения применения

• Подходит только для переменного тока - нельзя использовать в цепях постоянного тока
• Не предназначен для установки вне помещений или во влажных зонах - IP20 не защищает от влаги
• Точность класса 1.5 недостаточна для высокоточных измерений - не подходит для лабораторий или калибровки
• Не имеет сигнализации - не реагирует на перегрузки или отклонения, только показывает текущее значение
• Запрещено подключать к цепям выше 500 В - риск повреждения прибора и опасность для персонала

Примеры использования

• Контроль напряжения в главном распределительном щите многоквартирного дома
• Наблюдение за питанием станков на производстве - своевременное выявление просадок или перенапряжений
• Установка в щитах управления HVAC-системами
• Контроль напряжения в распределительных пунктах торговых центров и офисных комплексов

Практические советы

• При монтаже проверьте размер выреза - он должен быть точно 68×68 мм, иначе прибор не войдёт
• Обязательно отключите питание перед подключением - хотя прибор не потребляет энергию, он находится под напряжением
• Не используйте в местах с сильной вибрацией - возможны смещения стрелки и искажение показаний
• При замене старого вольтметра сверьте диапазон - если ранее был 300 В, а теперь 500 В, убедитесь, что сеть не превышает новый предел
• Для удобства обслуживания располагайте прибор на уровне глаз - так проще контролировать показания без наклона головы
