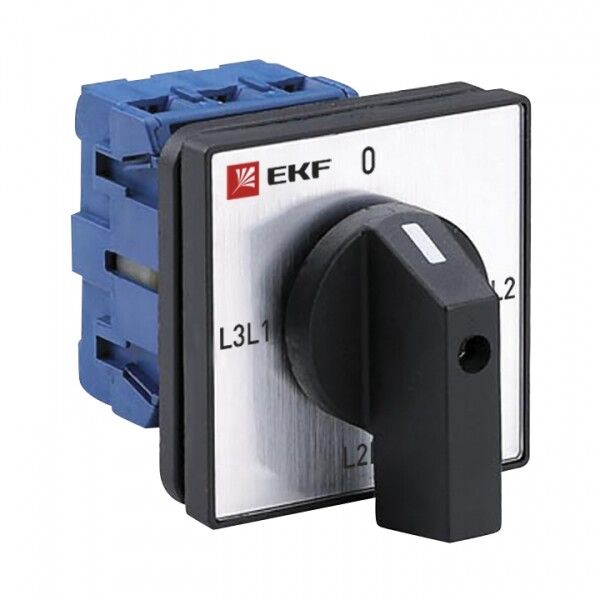

Переключатель кулачковый ПК-1-73 3п 10А для вольтметра линейное напряжение PROxima EKF pk-1-73-10

Переключатель кулачковый ПК-1-73 10А 3П для вольтметра линейное напряжение - это механический коммутатор от EKF PROxima, предназначенный для переключения измерительных цепей вольтметра между фазами трёхфазной сети. Подходит для установки в распределительных щитах и пультах управления.

Назначение и область применения

Переключатель кулачковый ПК-1-73 10А 3П используется исключительно для изменения подключения вольтметра к разным фазам трёхфазной сети. Он позволяет выбирать одно из четырёх положений: три варианта измерения линейного напряжения (между фазами A-B, B-C, C-A) и одно нейтральное положение, когда вольтметр отключён. Это удобно при диагностике, настройке и контроле напряжения в электроустановках без необходимости отсоединять провода.

Не предназначен для коммутации силовых цепей, управления двигателями или нагрузками выше 10 А. Применяется в системах автоматизации, на производстве, в энергообъектах, где требуется периодический контроль напряжения.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка для измерительных цепей, не более;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 В переменного тока, 50/60 Гц;
• Количество полюсов: 3 - все три фазы переключаются одновременно;
• Число положений: 4 - три рабочих (A-B, B-C, C-A) + одно нейтральное (отключение);
• Тип переключения: переключатель направления - меняет соединение между фазами;
• Наличие нейтрального положения: да - обеспечивает безопасное отключение вольтметра;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов >12,5 мм, но не от пыли и воды;
• Способ монтажа: на переднюю панель - устанавливается через отверстие 48×48 мм;
• Модульная ширина: 3 модуля - совместим с DIN-рейкой стандартной ширины 17,5 мм на модуль;
• Конструкция: встраиваемое устройство - корпус выступает на передней панели, внутренние части находятся внутри щита;
• Управление: поворотная рукоятка - надёжное механическое переключение с фиксацией в каждом положении;
• Контакты: нет нормально открытых (НО) и нет переключающих контактов - функция только переключения входов вольтметра, не коммутирует мощность.

Совместимость и монтаж

Переключатель кулачковый ПК-1-73 10А 3П монтируется в панель щита или пульта через прямоугольное отверстие 48×48 мм. Крепится с помощью двух зажимов сзади. Для подключения используются клеммы на тыльной стороне устройства - подходят провода сечением до 2,5 мм2. Монтаж возможен только на вертикальной поверхности, так как нет герметизации и защитного корпуса.

Совместим с любыми аналоговыми и цифровыми вольтметрами, рассчитанными на измерение до 400 В. Не требует внешнего питания - полностью механический.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и изоляции для бытовых и промышленных коммутационных устройств. Серия EKF PROxima проходит проверку на соответствие ГОСТ Р 50030.5.1 и IEC 60947-5-1. Отсутствие защиты от пыли и влаги (IP20) делает его непригодным для установки во влажных, пыльных или наружных условиях.

Преимущества

• Высокое содержание серебра в контактах снижает переходное сопротивление - минимизирует погрешности измерений;
• Жесткая фиксация каждого положения предотвращает случайное переключение;
• Простая и надёжная механическая конструкция - не требует обслуживания;
• Компактный форм-фактор (3 модуля) экономит место в щите;
• Нейтральное положение обеспечивает безопасное отключение вольтметра при работе с оборудованием.

Ограничения применения

• Не применяется для коммутации силовых цепей - максимальный ток 10 А только для измерительных цепей;
• IP20 - нельзя использовать в помещениях с высокой влажностью, пылью, агрессивной средой;
• Не имеет автономной индикации положения - оператор должен ориентироваться по меткам на рукоятке;
• Не поддерживает дистанционное управление - только ручное переключение;
• Не совместим с автоматическими системами управления - только ручной контроль.

Примеры использования

• Контроль линейного напряжения на станке с трёхфазным питанием - переключают вольтметр между фазами для выявления перекоса;
• Настройка частотного преобразователя - проверка равномерности напряжения на входе;
• Энергетические щиты на объектах - диагностика качества сети без демонтажа проводов;
• Обслуживание генераторов - временная замена встроенного вольтметра на универсальный.

Практические советы

• При монтаже используйте только медные провода сечением 0,5–2,5 мм2 - большие сечения не войдут в клеммы;
• Убедитесь, что вольтметр рассчитан на 400 В - превышение напряжения может повредить прибор;
• Не устанавливайте ПК-1-73 10А 3П рядом с источниками тепла - нагрев влияет на долговечность контактов;
• Проверьте маркировку положений на рукоятке перед первым использованием - каждое положение соответствует определённой паре фаз;
• Запишите текущее положение переключателя при проведении работ - чтобы не потерять точку измерения.
