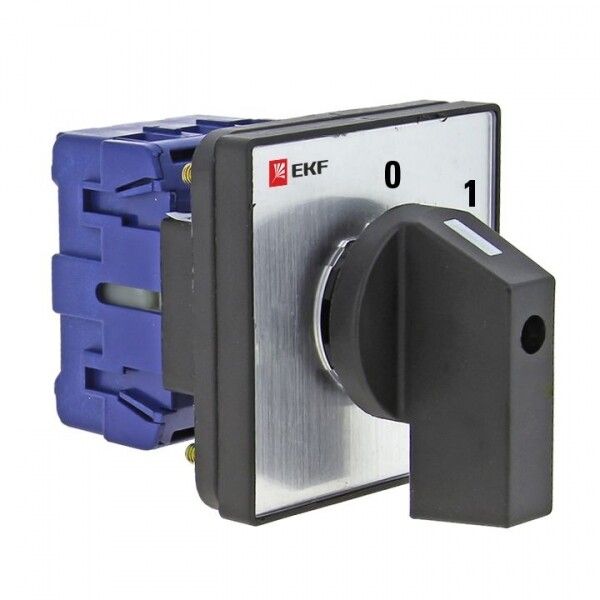

Переключатель кулачковый ПК-1-13 10А 3P "0-1" EKF PROxima | pk-1-13-10

Переключатель кулачковый ПК-1-13 10А 3П 0-1 от EKF PROxima - это механический коммутационный аппарат с двумя рабочими положениями и нейтральным состоянием, предназначенный для управления трёхфазными цепями до 400 В и 10 А. Подходит для установки на монтажную плату в распределительных щитах и пультах управления.

Назначение и область применения

Переключатель кулачковый ПК-1-13 10А 3П 0-1 используется для ручного включения и отключения трёх фаз электрической цепи. Наличие нейтрального положения позволяет полностью отключить питание без автоматического возврата в рабочее состояние. Применяется в системах управления двигателями, нагревателями, конвейерами, насосами и другим оборудованием, где требуется надёжное ручное управление питанием. Часто встречается в промышленных щитах, пультах управления станков и на объектах с ограниченной доступностью автоматических решений.

Технические характеристики

• Номинальный ток: 10 А - выдерживает постоянную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока до 400 В, 50/60 Гц;
• Количество полюсов: 3 - одновременно коммутирует все три фазы;
• Количество положений: 2 рабочих + 1 нейтральное - обеспечивает точный контроль состояния цепи;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен - требует установки внутри корпуса;
• Модульная ширина: 3 модуля - совместим со стандартными DIN-рейками и шкафами;
• Размер передней панели: 48×48 мм - соответствует типовым отверстиям для монтажа в панелях;
• Материал корпуса: пластик - устойчив к химическим воздействиям, не проводит ток;
• Цвет: черный - снижает бликование, хорошо сочетается с промышленным оборудованием;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C и в условиях повышенной влажности;
• Тип рукоятки: рычаг поворотный - удобен для операторского управления, легко фиксируется в положении;
• Нормативный документ: ГОСТ Р 50030.3-99 - соответствие требованиям к коммутационным аппаратам для низковольтных систем.

Совместимость и монтаж

Переключатель кулачковый ПК-1-13 10А 3П 0-1 предназначен для монтажа на монтажную плиту - то есть крепится через отверстия сзади, а не через лицевую панель. Это отличает его от других моделей серии ПК-1, которые имеют переднее крепление. Для установки необходимо просверлить в панели отверстие 48×48 мм. Кабели подключаются к верхним и нижним зажимам - контакты расположены так, чтобы исключить случайное замыкание между фазами. Монтаж допускается только в закрытых щитах из-за степени защиты IP20. Не рекомендуется использовать в открытых помещениях без дополнительной защиты.

Безопасность и стандарты

Переключатель кулачковый ПК-1-13 10А 3П 0-1 соответствует ГОСТ Р 50030.3-99, который регламентирует безопасность коммутационных аппаратов для низковольтных систем. Конструкция предотвращает случайное включение при открытом корпусе. Контакты содержат повышенное количество серебра - это снижает риск сваривания при коммутации больших токов и увеличивает срок службы. Однако из-за отсутствия защиты выше IP20 запрещено использование во влажных, пыльных или взрывоопасных средах без дополнительного кожуха.

Преимущества

• Высокая надёжность контактов благодаря высокому содержанию серебра - меньше искрения и долгий срок службы;
• Нейтральное положение обеспечивает полное отключение питания - важно для обслуживания и безопасности;
• Компактный формат (3 модуля) экономит место в щите;
• Удобная рычажная рукоятка - легко управлять даже в перчатках;
• Совместимость с промышленными стандартами - можно заменить аналогичные устройства без переделки панели.

Ограничения применения

• Не предназначен для работы вне закрытых щитов - степень защиты IP20 не защищает от воды, пыли и попадания посторонних предметов;
• Не подходит для частых включений/отключений более 10–15 раз в час - возможен износ механики;
• Не имеет функции автоматической блокировки - нельзя использовать там, где требуется предотвращение неквалифицированного вмешательства;
• Не рассчитан на коммутацию индуктивных нагрузок выше 10 А - при работе с мощными двигателями необходимы дополнительные средства защиты (например, магнитный пускатель).

Примеры использования

• Ручное управление трёхфазным двигателем насоса в водопроводной станции;
• Отключение питания нагревательного элемента в термокамере для профилактики;
• Коммутация цепи освещения на участке производства с периодическими остановками;
• Использование в качестве основного рубильника в малых распределительных щитах вместо автомата.

Практические советы

• При монтаже проверьте, что отверстие в панели точно соответствует 48×48 мм - иначе переключатель не будет плотно сидеть;
• Запомните: ПК-1-13 - это именно модель с нейтральным положением. Если нужен просто двухпозиционный переключатель без нейтрали - выбирайте другие варианты серии;
• Не используйте этот переключатель для управления частотниками или ПЛК - он не предназначен для слаботочных сигналов;
• Проверяйте затяжку клемм после первого включения - при первом нагреве металл может немного деформироваться;
• Для длительной эксплуатации в условиях вибраций рекомендуется дополнительно зафиксировать корпус клеем или контргайками.
