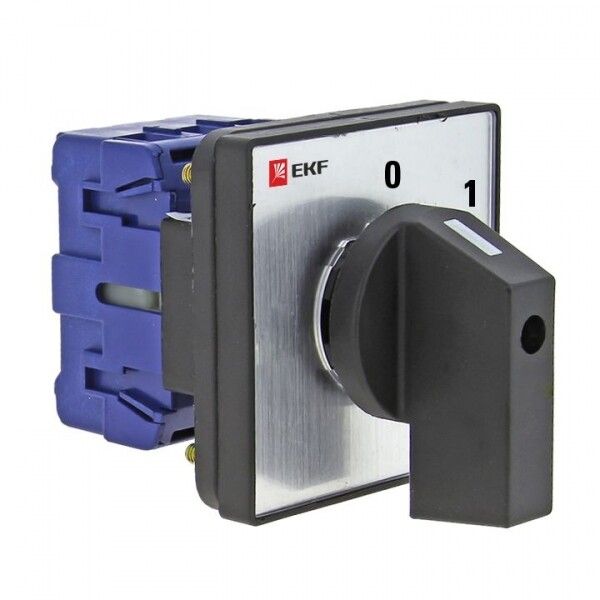

Переключатель кулачковый ПК-1-12 10А 2P "0-1" EKF PROxima | pk-1-12-10

Переключатель кулачковый ПК-1-12 10А 2П 0-1 от EKF PROxima — это двухполюсный механический коммутатор с нейтральным положением, предназначенный для ручного переключения цепей переменного тока до 400 В. Подходит для установки в распределительные щиты и используется там, где требуется надёжное и долговечное управление нагрузкой.

Назначение и область применения

Переключатель кулачковый ПК-1-12 10А 2П 0-1 применяется для ручного включения и выключения двух независимых цепей переменного тока с возможностью установки в нейтральное положение. Часто используется в системах управления оборудованием, где важно физически отключить питание — например, для обслуживания, ремонта или аварийного отключения.

• Управление двигателями малой мощности
• Переключение режимов работы станков и конвейеров
• Отключение цепей освещения или нагрева
• Интеграция в панели управления и распределительные щиты

Технические характеристики

• Номинальный ток: 10 А — способен безопасно коммутировать нагрузки до этого значения
• Максимальное рабочее напряжение: 400 В AC — подходит для сетей 220–380 В
• Количество полюсов: 2 — два независимых контакта, каждый из которых замыкает/размыкает свою цепь
• Количество положений: 2 + нейтральное — переключает между двумя состояниями, с возможностью полностью отключить цепи
• Тип управления: поворотная рукоятка — удобно оперировать рукой, без усилий
• Степень защиты IP20 — защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Монтажная ширина: 3 модуля — соответствует стандартному шагу DIN-рейки
• Размер передней панели: 48×48 мм — совместим с типовыми отверстиями в щитах
• Материал корпуса: пластик — легкий, устойчивый к химическим воздействиям
• Цвет: черный — стандартный цвет для промышленного оборудования
• Климатическое исполнение: УХЛ4 — работает при температуре от −40°C до +40°C, допустима высокая влажность
• Соответствие стандарту: ГОСТ Р 50030.3-99 — соответствует требованиям к коммутационным аппаратам

Совместимость и монтаж

Переключатель кулачковый ПК-1-12 10А 2П 0-1 предназначен для монтажа на монтажную плату через отверстие 48×48 мм. Устанавливается в распределительные щиты с помощью фиксирующего кольца. Монтаж выполняется без сверления — достаточно подготовить отверстие нужного размера и зафиксировать устройство сзади.

• Не требует специальных инструментов — крепится вручную
• Совместим со всеми щитами, имеющими стандартные отверстия под 3 модуля
• Заднее крепление позволяет легко демонтировать устройство без вскрытия всей панели
• Провода подключаются к клеммам с зажимами — подходят провода сечением до 2,5 мм²

Безопасность и стандарты

Переключатель кулачковый ПК-1-12 10А 2П 0-1 соответствует ГОСТ Р 50030.3-99, что гарантирует соответствие требованиям безопасности для коммутационных аппаратов в электроустановках. Контакты содержат повышенное количество серебра — снижающее риск оплавления и увеличивающее срок службы даже при частых переключениях. Однако IP20 не обеспечивает защиту от пыли и влаги — использовать вне закрытых щитов нельзя.

Преимущества

• Высокая надёжность контактов благодаря серебряному покрытию — меньше нагрева и искрения
• Нейтральное положение даёт возможность полностью отключить цепь — важное преимущество для техобслуживания
• Простая и проверенная конструкция — мало подвижных деталей, минимум отказов
• Совместимость с широким спектром щитов и панелей благодаря стандартным габаритам
• Экономичный вариант для задач, где не нужны сложные автоматические решения

Ограничения применения

• Не предназначен для работы во влажных, запылённых или агрессивных средах — IP20 недостаточно
• Не рассчитан на частое включение/отключение под нагрузкой выше 10 А — возможен износ контактов
• Не подходит для автоматических систем — требует ручного управления
• Не имеет световой индикации — невозможно визуально определить текущее состояние без тестирования
• Не рекомендован для установки на открытых площадках или в помещениях без климатического контроля

Примеры использования

• Отключение питания насоса в системе водоснабжения для профилактики
• Выбор режима работы станка: “работа” / “останов” / “отключено”
• Ручное переключение между основным и резервным источником питания (при наличии другого устройства для переключения)
• Управление тепловыми завесами или обогревателями в цехах

Практические советы

• При монтаже убедитесь, что отверстие в щите точно соответствует 48×48 мм — иначе переключатель не зафиксируется
• Не затягивайте клеммы слишком сильно — это может повредить медные контакты внутри
• Для длительной эксплуатации периодически проверяйте состояние контактов — особенно при работе с индуктивными нагрузками
• Если требуется защита от пыли и влаги — выбирайте модель ПК-3 с IP54 вместо ПК-1
• При использовании в щитах с несколькими аналогичными переключателями — пометьте каждую рукоятку, чтобы избежать путаницы
