Переключатель кулачковый OptiSwitch 4G10 91 U R014 КЭАЗ 138259

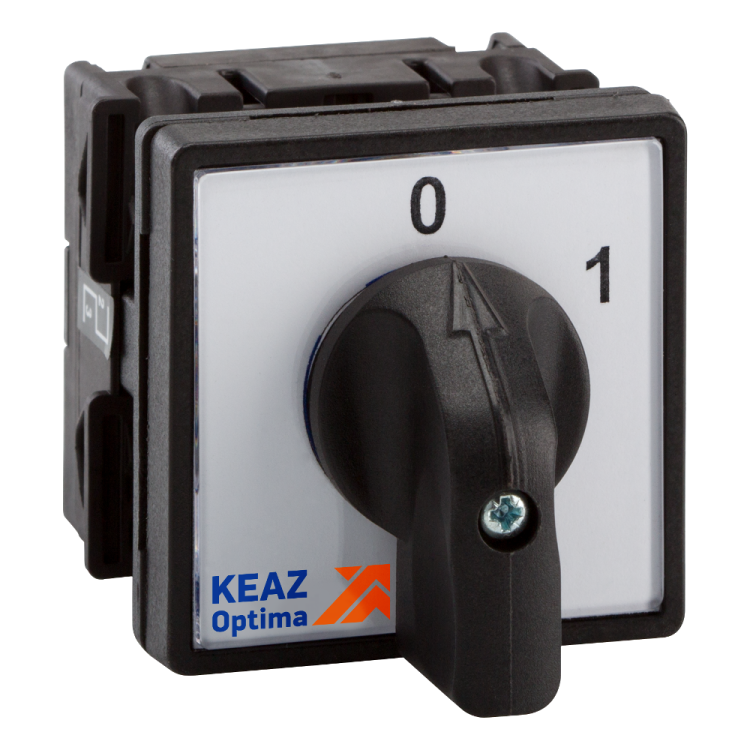

Переключатель кулачковый 4G10-91-U-R014 от КЭАЗ Optima — компактное встраиваемое устройство с двумя полюсами и поворотной рукояткой, предназначенное для коммутации цепей переменного и постоянного тока до 10 А и 690 В. Подходит для установки на монтажную плату, часто применяется в пультах управления, автоматических системах и распределительных щитах.

Назначение и область применения

Переключатель кулачковый 4G10-91-U-R014 используется для ручного переключения электрических цепей между двумя состояниями. Благодаря наличию нейтрального положения, он позволяет полностью отключить нагрузку без риска случайного включения. Применяется в системах управления оборудованием: станках, конвейерах, насосах, освещении, где требуется надёжное и наглядное управление питанием.

Технические характеристики

• Номинальный ток: 10 А — выдерживает нагрузку до 10 ампер в режиме длительной работы
• Максимальное рабочее напряжение: 690 В — подходит для сетей промышленного и бытового уровня
• Род тока: AC/DC — работает как в переменном, так и в постоянном токе
• Количество полюсов: 2 — контролирует две независимые цепи одновременно
• Количество положений: 2 + нейтральное — два активных положения и центральное «выкл»
• Количество контактов: 2 НО (нормально открытых), 0 НЗ — замыкает цепь только при переводе рукоятки
• Степень защиты: IP44 — защищён от брызг воды и предметов более 1 мм, подходит для помещений с умеренной влажностью
• Способ монтажа: монтажная плата — крепится через отверстия в панели, не требует DIN-рейки
• Тип подключения: винтовой зажим — удобен для проводов сечением до 2,5 мм²
• Размер передней панели: 48×48 мм — совместим со стандартными отверстиями для панельных приборов
• Климатическое исполнение: У3 — рассчитан на работу в помещениях с температурой от −25°C до +40°C и умеренной влажностью
• Нормативный документ: ТУ3424-068-05758109-2012 — соответствует техническим условиям производства КЭАЗ

Совместимость и монтаж

Переключатель кулачковый 4G10-91-U-R014 монтируется в панель через прямоугольное отверстие 48×48 мм. Для фиксации используются штатные крепления на корпусе. Подключение осуществляется винтовыми зажимами — рекомендуется использовать жилы сечением до 2,5 мм². Медные провода должны быть зачищены на 8–10 мм, без оголённых частей вне зажима. Устройство не предназначено для монтажа на DIN-рейку. Перед установкой проверьте соответствие глубины панели габаритам устройства — оно имеет встраиваемую конструкцию.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012. Степень защиты IP44 обеспечивает безопасность при случайных брызгах и попадании инструментов. Наличие нейтрального положения снижает риск аварийного запуска оборудования. Не используйте переключатель в средах с высокой запылённостью, взрывоопасной атмосферой или воздействием агрессивных химикатов — защита IP44 не гарантирует герметичность в таких условиях.

Преимущества

• Надёжная механическая конструкция — долговечность при частых переключениях
• Чёткое позиционирование рукоятки — легко определить текущее состояние (вкл/выкл/нейтраль)
• Гибкость по току — одинаково эффективен в цепях переменного и постоянного тока
• Компактный форм-фактор — экономит место на панели, идеален для плотной компоновки
• Простота обслуживания — доступ к контактам при необходимости замены или диагностики

Ограничения применения

• Не подходит для монтажа на DIN-рейку — требует специальной панели с отверстием 48×48 мм
• IP44 недостаточно для улицы, душевых, сырых цехов — возможна коррозия контактов
• Нет нормально закрытых контактов — нельзя применять там, где нужна сигнализация “замкнуто”
• Максимальное сечение кабеля — 2,5 мм²; большие провода не войдут в зажим
• Не предназначен для частого переключения под нагрузкой выше 10 А — риск сваривания контактов

Примеры использования

• Ручной переключатель питания станка между режимами «работа» и «ожидание» с нейтральным положением для безопасности
• Выбор источника питания в системе резервирования (основной / резервный источник)
• Управление световой сигнализацией в цеху — включение/выключение группы ламп
• Локальный контроль вентилятора или насоса в распределительном щите

Практические советы

• При монтаже убедитесь, что панель имеет достаточную толщину — устройство должно плотно фиксироваться без люфта
• Проверьте направление поворота рукоятки — в одном положении цепь замыкается, в другом — размыкается, в центре — обесточена
• Для многократного использования в промышленных условиях регулярно проверяйте затяжку винтов — ослабление вызывает нагрев
• Если требуется защита от внешнего воздействия, установите переключатель внутри корпуса с уплотнителем — IP44 сам по себе не является герметичным
• Артикул 138259 и модель 4G10-91-U-R014 — это одна и та же единица товара; при заказе указывайте оба значения для точности
