Переключатель кулачковый OptiSwitch 4G10 91 PK R014 КЭАЗ 138265

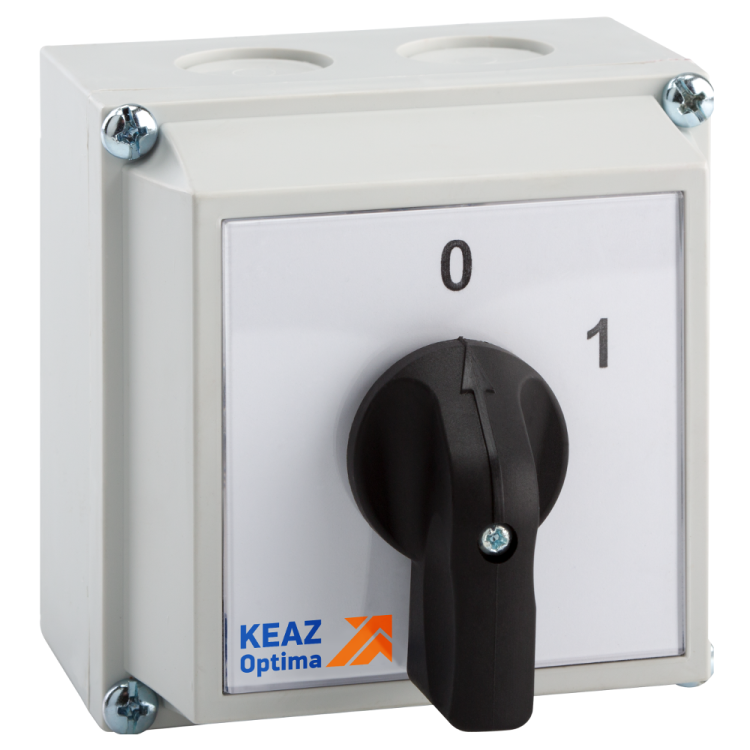

Переключатель кулачковый 4G10-91-PK-R014 от КЭАЗ — компактное устройство с двумя полюсами и поворотной рукояткой, предназначенное для коммутации цепей переменного и постоянного тока до 10 А. Подходит для установки в распределительные щиты и наружного монтажа благодаря защищённому корпусу IP65. Артикул 138265 соответствует серии OptiSwitch 4G.

Назначение и область применения

Переключатель кулачковый 4G10-91-PK-R014 используется для ручного переключения электрических цепей в двух положениях: «вкл./выкл». Благодаря наличию нейтрального положения позволяет безопасно отключить питание без риска случайного включения. Применяется в системах управления станков, конвейеров, насосов, освещения и других промышленных объектах, где требуется надёжная механическая коммутация.

Технические характеристики

• Номинальный ток: 10 А
• Максимальное рабочее напряжение: 690 В (переменный/постоянный ток)
• Количество полюсов: 2
• Число положений рукоятки: 2 (с нейтральным положением)
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 0
• Род тока: AC/DC
• Степень защиты: IP65 (полная защита от пыли и струй воды)
• Габариты передней панели: 88×88 мм
• Максимальное сечение кабеля: 2,5 мм²
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)
• Климатическое исполнение: У2 (для умеренного климата, температура от −25°C до +40°C)
• Комплект: полностью собран в герметичном корпусе
• Нормативный документ: ТУ3424-068-05758109-2012

Совместимость и монтаж

Переключатель кулачковый 4G10-91-PK-R014 монтируется в шкафы и панели через отверстие 88×88 мм. Для установки требуется предварительно вырезать проём в стенке щита. Монтаж выполняется с помощью фиксирующих лапок внутри корпуса. Подключение проводов — винтовое, допускает кабели сечением до 2,5 мм². Устройство совместимо со всеми типами распределительных щитов, имеющими стандартный монтажный размер. Не требует дополнительных креплений или адаптеров.

Безопасность и стандарты

Защита IP65 обеспечивает работу в условиях повышенной запылённости и влажности — подойдёт для цехов, наружных площадок, пищевых и химических производств. Конструкция исключает доступ к токоведущим частям при закрытом корпусе. Соответствие ТУ3424-068-05758109-2012 гарантирует соответствие требованиям безопасности, установленным российскими стандартами для аналогичных аппаратов. Возможность измерения между фазами позволяет использовать переключатель в качестве контрольного элемента в трёхфазных сетях.

Преимущества

• Надёжная механическая коммутация без зависаний и самопроизвольного отключения
• Нейтральное положение снижает риск аварийного включения при обслуживании
• Цельнолитой корпус с IP65 защищает от внешних воздействий
• Простота замены: весь механизм встроен в единый модуль
• Поддержка как переменного, так и постоянного тока — универсальность в применении

Ограничения применения

• Не предназначен для частого включения/отключения более 1000 раз в час — возможен быстрый износ контактов
• Не рекомендован для работы при температуре ниже −25°C или выше +40°C (климат У2)
• Отсутствие НЗ-контактов ограничивает возможности создания сложных схем переключения
• Максимальное сечение кабеля 2,5 мм² — не подходит для мощных нагрузок свыше 10 А
• Не имеет функции автоматического отключения при перегрузке — требует внешней защиты (автомат, предохранитель)

Примеры использования

• Ручное управление включением/отключением насосной группы в водоснабжении
• Выбор режима работы конвейера: «работа / останов»
• Переключение питания между основным и резервным источником (при наличии второго устройства)
• Локальный контроль освещения на участках с высокой запылённостью (цеха, элеваторы)
• Измерение напряжения между фазами в трёхфазной сети для диагностики

Практические советы

• При монтаже проверьте, что отверстие в щите точно соответствует габаритам 88×88 мм — иначе не получится плотно зафиксировать корпус
• Затягивайте винты кабельных зажимов равномерно, чтобы не повредить жилы; используйте наконечники типа НШВИ для многожильных проводов
• Не применяйте переключатель в средах с агрессивными химическими веществами — даже IP65 не защищает от паров кислот и щелочей
• Для длительной службы регулярно проверяйте состояние контактов и отсутствие нагрева при работе под нагрузкой
• Артикул 138265 — точный идентификатор для заказа запасных частей или замены; сохраняйте его при ремонтах
