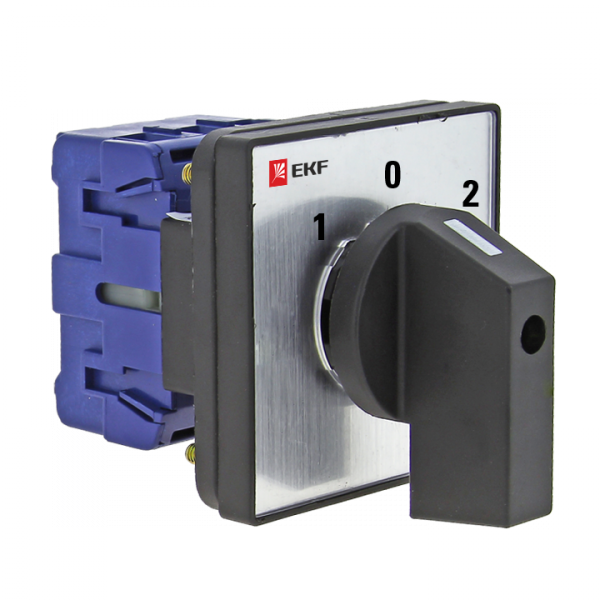

Переключатель кулачковый ПК-1-24 10А 4P "1-0-2" EKF PROxima | pk-1-24-10

Переключатель кулачковый ПК-1-24 10А 4П 1-0-2 от EKF PROxima - это механический коммутационный аппарат с нейтральным положением, предназначенный для ручного переключения четырёхполюсных цепей переменного тока до 400 В. Подходит для управления оборудованием в распределительных щитах и пультах управления.

Назначение и область применения

Переключатель кулачковый ПК-1-24 10А 4П 1-0-2 используется для ручного включения, выключения и переключения электрических цепей. Его три положения - «вкл.-ноль-вкл» - позволяют безопасно отключить питание между двумя рабочими состояниями. Применяется в системах управления двигателями, нагревателями, насосами, конвейерами и другим оборудованием, где требуется физический контроль над цепью. Часто встречается в промышленных щитах, пультах управления и автоматических линиях.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка на каждый полюс при постоянной работе
• Номинальное напряжение: 400 В - максимальное напряжение переменного тока (50/60 Гц), которое может коммутировать устройство
• Количество полюсов: 4 - одновременно управляет четырьмя проводниками (например, трёхфазная сеть + ноль)
• Количество положений: 3 - «вкл» - «выкл (нейтральное)» - «вкл»
• Наличие нейтрального положения: да - позволяет полностью отключить цепь без риска случайного включения
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Тип рукоятки: рычаг поворотный - удобен для ручного управления, легко фиксируется в каждом положении
• Материал корпуса: пластик - изолирующий, устойчивый к механическим воздействиям
• Цвет: черный - стандартный цвет для промышленного оборудования
• Модульная ширина: 3 модуля - соответствует стандартному DIN-креплению
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, возможны колебания температуры и влажности
• Тип подключения: винтовое - зажимы для проводов сечением до 2,5 мм2
• Размер передней панели: 48×48 мм - совместим со стандартными отверстиями в панелях
• Нормативный документ: ГОСТ Р 50030.3-99 - соответствие требованиям к коммутационным аппаратам

Совместимость и монтаж

Переключатель кулачковый ПК-1-24 10А 4П 1-0-2 монтируется на лицевую панель через отверстие 48×48 мм. Крепится с помощью фланца и гайки сзади - не требует специальных направляющих. Совместим с любыми щитами, имеющими стандартные отверстия под панельные устройства. Для подключения используйте провода сечением до 2,5 мм2. Напряжение питания - только переменное, 50/60 Гц. Не предназначен для установки в условиях высокой запылённости или влажности из-за степени защиты IP20.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.3-99, который регламентирует требования к низковольтным коммутационным аппаратам. Конструкция исключает доступ к токоведущим частям при закрытом корпусе. Материалы корпуса не поддерживают горение. Серебросодержащие контакты снижают риск перегрева и окисления, что увеличивает срок службы и безопасность при длительной эксплуатации.

Преимущества

• Высокая надёжность контактов благодаря повышенному содержанию серебра - меньше искрения и нагрева
• Нейтральное положение обеспечивает безопасное отключение перед обслуживанием
• Простая и проверенная механическая конструкция - мало подвижных деталей, минимум отказов
• Фиксация в каждом положении - предотвращает самопроизвольное переключение
• Совместимость с типовой панелью 48×48 мм - легко заменяет аналоги других производителей

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• Не подходит для открытых площадок или помещений с высокой влажностью - степень защиты IP20 не защищает от пыли и брызг
• Не предназначен для частого включения/выключения более 10–15 раз в час - может снизиться долговечность контактов
• Запрещено использовать в цепях постоянного тока - только переменный ток 50/60 Гц
• Не имеет функции автоматического отключения - требует ручного управления

Примеры использования

• Управление трёхфазным двигателем с реверсом и остановом - одно положение «вперёд», второе «назад», нейтральное - останов
• Переключение режимов работы нагревательного элемента (низкая / выключена / высокая мощность)
• Ручное переключение между основным и резервным источником питания (при наличии двух входов)
• Контроль работы конвейера на производстве - оператор вручную включает/останавливает линию

Практические советы

• При монтаже убедитесь, что отверстие в панели точно соответствует 48×48 мм - иначе переключатель не будет плотно сидеть
• Затягивайте винты подключения равномерно, чтобы не деформировать контактные планки
• Не используйте провода больше 2,5 мм2 - они не войдут в зажимы
• Проверьте, что все полюса подключены правильно - особенно важно при использовании в трёхфазных сетях
• При необходимости замены - можно использовать другие модели серии ПК-1 с такой же схемой коммутации, но другими числом полюсов
• Для условий с пылью или влагой выбирайте модель ПК-3 (IP54) - она защищена лучше
