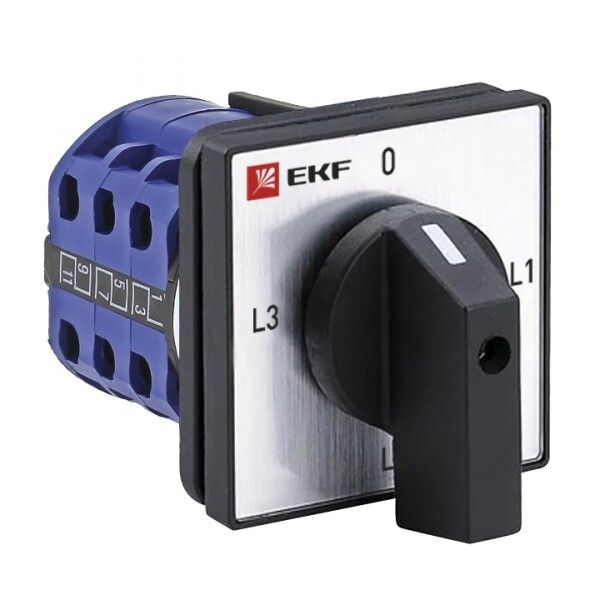

Переключатель кулачковый ПК-1-94 4п 10А для амперметра EKF pk-1-94-10

Переключатель кулачковый ПК-1-94 10А 4П для амперметра от EKF PROxima - это механический коммутационный аппарат с четырьмя полюсами и поворотной рукояткой, предназначенный для изменения направления тока в цепях измерительных приборов, таких как амперметры. Он обеспечивает надёжное переключение в условиях постоянной нагрузки до 10 А и напряжения до 400 В.

Назначение и область применения

Переключатель кулачковый ПК-1-94 10А 4П для амперметра используется для переключения направления тока в цепях измерительных приборов. Это позволяет менять полярность входного сигнала амперметра без необходимости физического переключения проводов. Применяется в электрощитах, пультах управления и контрольных устройствах, где требуется ручное управление направлением тока - например, при проверке работы двигателей, тестировании генераторов или наладке систем автоматизации.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 400 В (переменный ток, 50/60 Гц)
• Количество полюсов: 4
• Количество положений: 4
• Функция: переключение направления тока
• Тип управления: поворотная рукоятка
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Модульная ширина: 3 модуля (54 мм)
• Размер передней панели: 48×48 мм
• Конструкция: встроенное устройство
• Количество нормально открытых (НО) контактов: 0
• Количество переключающих контактов: 0 - переключает соединения между полюсами, не имеет классических замыкающих/размыкающих контактов в обычном смысле

Совместимость и монтаж

Переключатель кулачковый ПК-1-94 10А 4П для амперметра устанавливается на переднюю панель щита или корпуса через отверстие 48×48 мм. Крепится за счёт фиксирующего кольца сзади - типичный способ для устройств серии EKF PROxima. Подходит для установки в стандартные DIN-коробки и распределительные щиты с достаточным свободным местом. Монтаж выполняется без инструментов: после вставки в отверстие достаточно повернуть фиксирующее кольцо до упора. Для подключения используются клеммы с зажимами под провода сечением до 2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям к механической прочности и электробезопасности для бытовых и промышленных коммутационных аппаратов. Серия EKF PROxima прошла внутренние испытания на долговечность и нагрев при номинальной нагрузке. Однако IP20 не допускает использование в помещениях с высокой влажностью, запылённостью или возможностью попадания жидкости - такие условия требуют модели ПК-3 с защитой IP54.

Преимущества

• Высокое содержание серебра в контактах снижает переходное сопротивление и увеличивает срок службы при частых переключениях
• Чёткая фиксация положений рукоятки предотвращает случайное переключение
• Компактные размеры (3 модуля) позволяют экономить место в щите
• Простая и понятная схема переключения - удобна для операторов и обслуживающего персонала
• Совместим с другими изделиями серии EKF PROxima - легко интегрируется в стандартизированную систему сборки щитов

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 10 А - превышение нагрузки вызывает перегрев и выход из строя
• IP20 исключает использование во влажных, пыльных или наружных условиях
• Не имеет функции выключения нагрузки - нельзя использовать как аварийный рубильник
• Не рассчитан на работу с постоянным током - применяется только в сетях переменного тока 50/60 Гц
• Отсутствие нормально открытых контактов ограничивает возможности схемотехники - подходит только для переключения направления

Примеры использования

• Переключение полярности питания амперметра при диагностике двунаправленных токов в системах рекуперации энергии
• Изменение направления вращения двигателя в учебных лабораториях или сервисных центрах
• Выбор источника измерения тока между двумя параллельными линиями (например, основной и резервной)
• Лабораторные стенды для обучения электромонтажникам принципам переключения цепей

Практические советы

• Проверьте соответствие посадочного отверстия 48×48 мм перед установкой - нестандартные панели потребуют доработки
• Не используйте переключатель для коммутации мощных нагрузок - он не является выключателем нагрузки, даже если внешне похож
• При работе с многожильными проводами используйте наконечники - это повысит надёжность контакта в клеммах
• Обязательно отключите питание перед переключением - хотя устройство рассчитано на нагрузку, частые переключения под током сокращают срок службы контактов
• Если нужна защита от пыли и влаги - выбирайте модель ПК-3, а не ПК-1-94
