Вольтметр 600В 72х72 AC непосредственное включение Э47 - IPV10-6-0600-E IEK

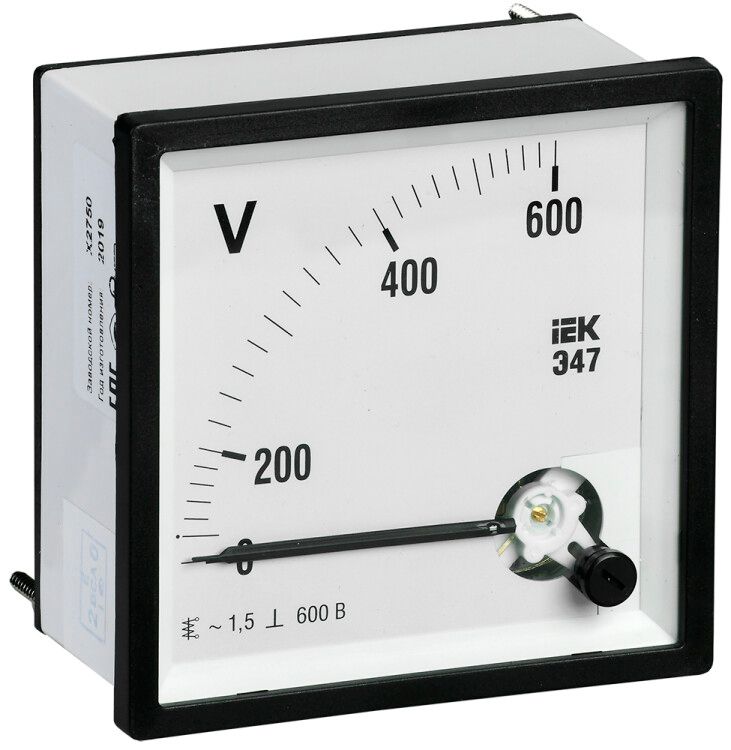

Вольтметр Э47 72×72 мм 600 В класс точности 1.5 - аналоговый прибор для измерения напряжения в сетях переменного тока. Применяется в щитах управления на производстве, в ЖКХ и коммерческих зданиях. Бренд IEK, артикул ipv10-6-0600-e.

Назначение и область применения

Вольтметр Э47 72×72 мм 600 В класс точности 1.5 предназначен для контроля уровня напряжения в одинофазных цепях переменного тока до 600 В. Устанавливается в распределительных щитах, шкафах автоматики и комплектных устройствах низкого напряжения. Подходит для эксплуатации в помещениях с нормальными климатическими условиями - офисах, цехах, жилых домах, торговых комплексах.

Технические характеристики

• Диапазон измерения: 0–600 В переменного тока
• Класс точности: 1.5 - максимальная погрешность +-1,5% от верхнего предела измерения
• Тип индикации: аналоговая, со стрелкой
• Максимальный угол отклонения стрелки: 90°
• Тип измерительной системы: электромагнитная - работает за счёт взаимодействия магнитных полей катушки и сердечников
• Способ монтажа: на переднюю панель, с установкой в отверстие 72×72 мм
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - допустимый температурный диапазон от −40C до +40C, устойчив к повышенной влажности
• Срок службы: 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Вольтметр Э47 72×72 мм 600 В класс точности 1.5 монтируется в панели щита через прямоугольное отверстие 72×72 мм. Клеммы для подключения находятся сзади - подключаются к контролируемому участку сети параллельно. Напряжение подаётся напрямую - без трансформаторов или делителей. Монтаж требует отключения питания и соблюдения правил безопасности. Не рекомендуется использовать в условиях постоянной вибрации или ударных нагрузок - это может вызвать смещение стрелки и потерю точности.

Безопасность и стандарты

Прибор соответствует ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008. Внесён в Госреестр средств измерений РФ, имеет официальный сертификат утверждения типа. Это гарантирует соответствие метрологическим требованиям и возможность использования в коммерческом учёте энергии.

Преимущества

• Простота и надёжность механической конструкции - нет электроники, которая выходит из строя от перепадов напряжения
• Не требует внешнего питания - работает от измеряемого сигнала
• Чёткая визуальная индикация - легко считывать показания даже при плохом освещении
• Защита от внешних магнитных полей благодаря металлическому экрану вокруг катушки
• Долгий срок службы - 10 лет без обслуживания

Ограничения применения

• Не подходит для измерения постоянного тока - только переменный
• IP20 - нельзя использовать во влажных, запылённых или наружных установках
• Не рассчитан на высокие уровни вибрации - не применяется на движущихся машинах или вибрирующих станках
• Требуется прямое подключение к цепи - нельзя применять для измерения напряжений выше 600 В без трансформаторов
• Нет цифрового вывода - невозможно подключить к АСКУЭ или SCADA-системам

Примеры использования

• Контроль напряжения в этажных распределительных щитах многоквартирных домов
• Индикация напряжения в шкафах управления насосными станциями
• Панель наблюдения за питанием в производственных линиях с напряжением 380/220 В
• Щиты аварийного освещения и резервного питания

Практические советы

• При замене старого вольтметра проверьте габариты - корпус 72×72 мм совместим с большинством стандартных щитов
• Подключайте провода плотно - слабый контакт может вызвать перегрев и неверные показания
• Не используйте в местах с частыми скачками напряжения свыше 600 В - возможен выход из строя
• Проверяйте целостность стекла и стрелки после транспортировки - механический удар может деформировать механизм
• Для точного считывания показаний смотрите на стрелку перпендикулярно - эффект параллакса исказит результат
