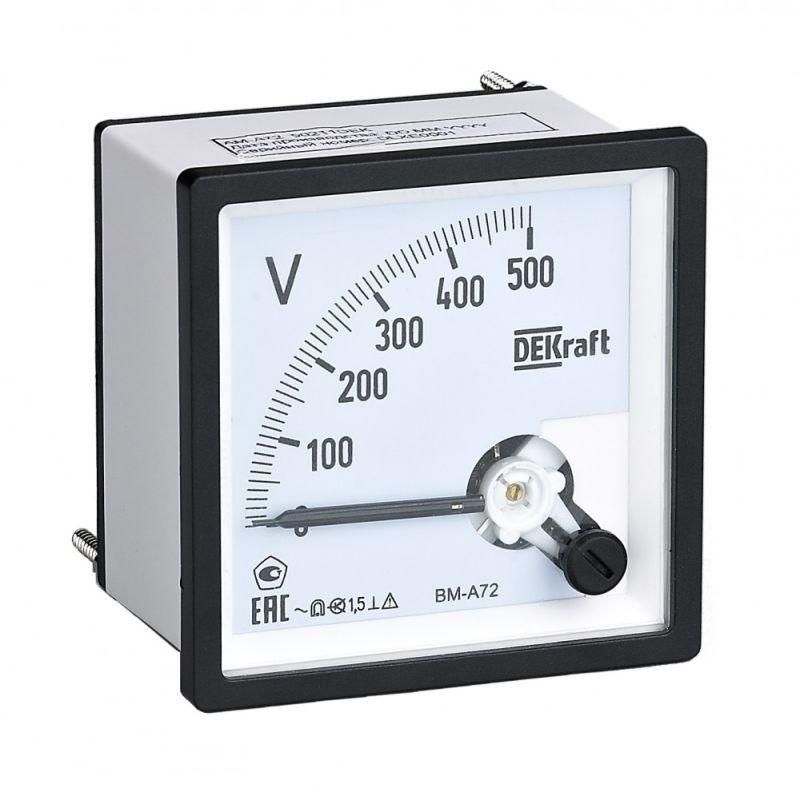

Вольтметр аналоговый шкала 500В AC класс точн. 1.5 96х96мм DEKraft 50247DEK APC

Вольтметр аналоговый шкала 500В переменного тока 96х96мм класс точности 1,5 от DEKraft (арт. 50247dek) - прибор для визуального контроля напряжения в сетях переменного тока. Установка на панель позволяет легко интегрировать его в щиты управления, пульты и оборудование с необходимостью постоянного наблюдения за уровнем напряжения.

Назначение и область применения

Вольтметр аналоговый шкала 500В переменного тока 96х96мм класс точности 1,5 предназначен для измерения действующего значения переменного напряжения в пределах 0–500 В. Применяется в распределительных щитах, пультах управления, на производственных линиях, в системах автоматизации и других местах, где требуется наглядный, непрерывный контроль уровня напряжения без необходимости подключения к компьютеру или цифровой системе сбора данных.

Технические характеристики

• Класс точности: 1,5 - максимальная погрешность измерения составляет +-1,5% от верхнего предела шкалы (500 В), то есть до +-7,5 В в любой точке диапазона;
• Тип напряжения: только переменный ток (AC); не предназначена для измерения постоянного напряжения;
• Диапазон измерения: 0 – 500 В - оптимально для сетей 220/380 В, а также высоковольтных цепей до 500 В;
• Габариты: 96×96 мм - стандартный формат для установки в панели;
• Измерительная система: магнитомягкое железо - обеспечивает устойчивость показаний, хорошую перегрузочную способность и долгий срок службы;
• Угол отклонения стрелки: 90° - компактная шкала с четкой разбивкой, удобная для быстрого считывания;
• Способ монтажа: на лицевую панель - фиксируется через круглое отверстие 92 мм с помощью крепежной гайки;
• Количество модулей DIN: 6 - соответствует стандартному размеру 6×17,5 мм = 105 мм в ширину, что важно при планировании расположения в DIN-рейке;
• Сертификация: да - соответствие требованиям ГОСТ и сертифицирован для использования в промышленных условиях.

Совместимость и монтаж

Вольтметр аналоговый шкала 500В переменного тока 96х96мм класс точности 1,5 устанавливается в подготовленное отверстие 92 мм в стенке щита или панели. Для подключения используются два клемма на задней части корпуса - L (фаза) и N (нулевой провод). Подключается напрямую к сети без внешних преобразователей. Крепление надежное, не требует дополнительных инструментов. Обязательно соблюдать полярность при подключении - хотя прибор работает на переменном токе, внутренняя схема рассчитана на правильное соединение входов. Максимальное рабочее напряжение - 500 В, превышение недопустимо.

Безопасность и стандарты

Прибор имеет сертификат соответствия и выполнен в соответствии с требованиями безопасности для электрооборудования. Защита от случайного контакта обеспечивается конструкцией корпуса и изоляцией клемм. Напряжение выше 500 В запрещено - возможен пробой изоляции и выход из строя. Работает в температурном диапазоне, типичном для промышленных помещений (не указано явно, но исходя из типа исполнения - от -10C до +50C). Не рекомендуется использовать во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Надежность механической системы - нет батареек, процессора или программного обеспечения, которые могут выйти из строя;
• Четкая визуальная индикация - стрелка хорошо видна даже при плохом освещении или в условиях вибраций;
• Высокая перегрузочная способность благодаря магнитомягкой системе - кратковременные скачки напряжения не повредят прибор;
• Стандартный размер 96×96 мм - совместим с большинством существующих щитов и панелей;
• Не требует обслуживания - после установки работает годами без регулировок.

Ограничения применения

• Работает только с переменным током - нельзя применять для измерения постоянного напряжения (DC);
• Нет возможности подключения к АСКУЭ или другим системам сбора данных - только визуальный контроль;
• Точность ниже, чем у цифровых приборов - не подходит для лабораторных работ или высокоточных измерений;
• Не герметичен - не предназначен для работы в сырых, пыльных или агрессивных средах без дополнительного кожуха;
• Запрещено подключать к цепям с напряжением свыше 500 В - риск повреждения и опасность для персонала.

Примеры использования

• Контроль напряжения на вводе в производственный цех с оборудованием 380 В;
• Панель управления насосной станцией для отслеживания колебаний сети;
• Щит освещения в административном здании - чтобы оператор мог сразу заметить проседание напряжения;
• Оборудование для тестирования электросетей на объектах капитального ремонта;
• Автомобильные заводы, где используется силовое оборудование с питанием 400–500 В.

Практические советы

• При замене старого вольтметра проверьте диаметр отверстия - он должен быть точно 92 мм, иначе потребуется доработка панели;
• Подключайте кольца клемм плотно - слабый контакт вызывает перегрев и неверные показания;
• Не используйте в помещениях с частыми перепадами температуры или повышенной влажностью - это снижает срок службы механизма;
• Если нужна запись данных - параллельно установите цифровой регистратор, так как этот вольтметр не передает сигнал;
• Проверяйте целостность шкалы и стрелки перед первым включением - при транспортировке возможно смещение стрелки, которое можно поправить осторожным воздействием.
