Переключатель кулачковый ПК-1-64 10А для вольтметра EKF PROxima | pk-1-64-10

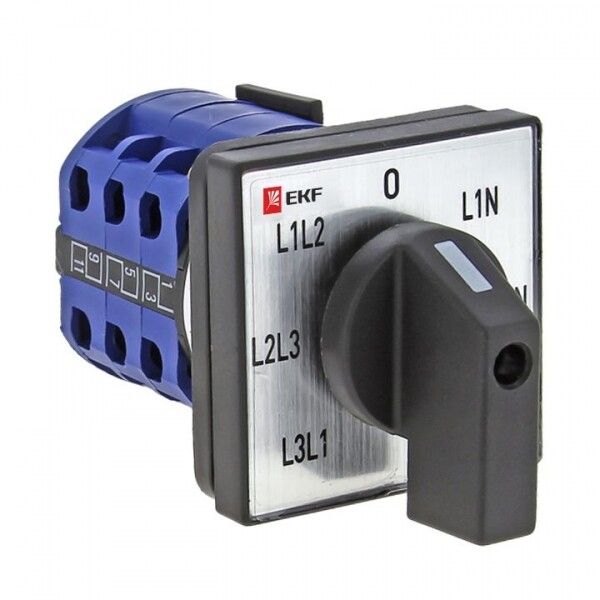

Переключатель кулачковый ПК-1-64 10А для вольтметра от EKF PROxima - это механический коммутационный аппарат с семью положениями и четырьмя полюсами, предназначенный для переключения измерительных цепей вольтметров в распределительных щитах и пультах управления. Номинальный ток 10 А и напряжение до 400 В позволяют использовать его в промышленных системах контроля напряжения.

Назначение и область применения

Переключатель кулачковый ПК-1-64 10А для вольтметра используется для переключения между несколькими точками измерения напряжения в однофазных и трёхфазных сетях. Подходит для работы с вольтметрами, тестерами и другими измерительными приборами, где требуется ручное переключение фаз или цепей. Применяется в электрощитах, пультах управления, на станках, конвейерах и других объектах с необходимостью периодического контроля напряжения.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 400 В
• Частота: 50/60 Гц
• Количество положений: 7
• Количество полюсов: 4
• Тип элемента управления: поворотная рукоятка
• Наличие нейтрального положения: да
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Способ монтажа: на лицевую панель
• Крепление: винтовое
• Размер передней панели: 48×48 мм
• Модульная ширина: 3 модуля
• Материал корпуса: пластик
• Цвет: черный
• Климатическое исполнение: УХЛ4 (для эксплуатации в помещениях с умеренным и холодным климатом, без конденсации влаги)
• Соответствие стандарту: ГОСТ Р 50030.3-99

Совместимость и монтаж

Переключатель кулачковый ПК-1-64 10А для вольтметра устанавливается в панели щита через круглое отверстие 48×48 мм. Крепится винтами с тыльной стороны. Для монтажа требуются провода сечением до 2,5 мм2 - подходят под стандартные клеммы. Совместим со всеми типами вольтметров, имеющими входные клеммы для подключения нескольких цепей. Не предназначен для установки в условиях высокой запылённости или влажности - IP20 не обеспечивает защиту от пыли и брызг.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-99, который регламентирует безопасность коммутационных аппаратов для низковольтных систем. Конструкция исключает случайное прикосновение к токоведущим частям благодаря защищённому корпусу. Серебросодержащие контакты снижают риск нагрева и окисления, что увеличивает срок службы и надёжность при многократных переключениях.

Преимущества

• Высокая долговечность контактов благодаря повышенному содержанию серебра
• Наличие нейтрального положения позволяет полностью отключить измерительную цепь
• Удобная поворотная рукоятка с чёткими фиксированными позициями
• Стандартный размер 48×48 мм совместим с большинством щитовых решений
• Простая замена без необходимости демонтажа всей панели

Ограничения применения

• Не применяется в открытых или влажных помещениях - степень защиты IP20 недостаточна
• Не рассчитан на частые аварийные отключения - предназначен для ручного переключения, а не для автоматической защиты
• Не подходит для коммутации мощных нагрузок выше 10 А
• Запрещено использование в взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Переключение фаз в трёхфазной сети для проверки напряжения на каждой фазе вольтметром
• Выбор источника питания между основной и резервной линией в щите управления
• Контроль напряжения на различных участках технологической линии
• Обслуживание и диагностика распределительных щитов в промышленных цехах

Практические советы

• При монтаже убедитесь, что отверстие в панели точно соответствует габаритам 48×48 мм - иначе переключатель будет болтаться
• Используйте кабели с жилами, зачищенными на 8–10 мм, чтобы они плотно фиксировались в клеммах
• При работе с высоким напряжением всегда отключайте питание перед переключением - даже при наличии нейтрального положения
• Для удобства обслуживания пометьте каждое положение рукоятки (например, L1, L2, L3, OFF) этикетками
• Переключатель ПК-1-64 10А для вольтметра - часть серии EKF PROxima, поэтому он совместим с другими изделиями этой линейки по форм-фактору и принципам монтажа
