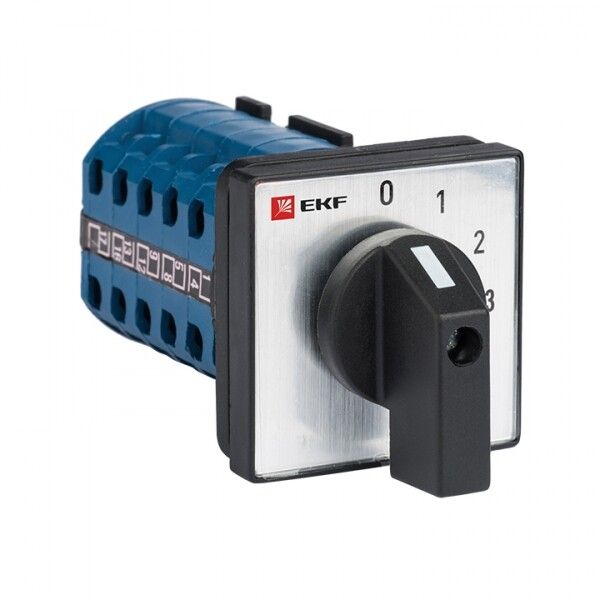

Переключатель кулачковый ПК-1-103 3п 10А "0-1-2-3" EKF pk-1-103-10

Переключатель кулачковый ПК-1-103 10А 3P «0-1-2-3» от EKF PROxima - это механический коммутационный аппарат с четырьмя фиксированными положениями, предназначенный для ручного управления трёхфазными цепями до 400 В и 10 А. Подходит для установки в распределительных щитах, пультах управления и других устройствах с передней монтажной панелью.

Назначение и область применения

Переключатель кулачковый ПК-1-103 10А 3P «0-1-2-3» используется для ручного включения, выключения и переключения трёхфазных электрических цепей. Каждое из четырёх положений рукоятки соответствует определённому состоянию цепи: «0» - выключено, «1», «2», «3» - различные варианты подключения нагрузки. Применяется в системах автоматизации, на станках, конвейерах, насосных станциях и другом оборудовании, где требуется надёжное и наглядное управление питанием.

Технические характеристики

• Количество полюсов: 3 - управляет всеми тремя фазами одновременно
• Номинальный ток: 10 А - допустимая нагрузка при постоянной работе
• Номинальное напряжение: 400 В - работает в сетях переменного тока до 400 В, 50/60 Гц
• Число положений: 4 - «0» (выкл.), «1», «2», «3» (вкл.)
• Наличие нейтрального положения: да - позиция «0» полностью размыкает все цепи
• Количество переключающих контактов: 4 - каждое положение активирует свою комбинацию контактов
• Количество нормально открытых (НО) контактов: 0 - все контакты замыкаются при переключении
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Тип элемента управления: поворотная рукоятка - удобна для ручного управления
• Размер передней панели: 48×48 мм - совместим со стандартными отверстиями для монтажа
• Модульная ширина: 3 модуля - позволяет компактно размещать в щитах

Совместимость и монтаж

Переключатель кулачковый ПК-1-103 10А 3P «0-1-2-3» предназначен для встраивания в переднюю панель щита или пульта. Монтаж осуществляется через прямоугольное отверстие 48×48 мм. Устройство фиксируется с помощью двух зажимных лапок сзади - после вставки в отверстие достаточно повернуть рукоятку, чтобы зафиксировать корпус. Для подключения используются клеммы с болтовым зажимом, рассчитанные на провода сечением до 2,5 мм2. Совместим с любыми щитами, имеющими стандартные отверстия под кулачковые переключатели. Не требует специальных инструментов для установки.

Безопасность и стандарты

Переключатель кулачковый ПК-1-103 10А 3P «0-1-2-3» соответствует требованиям к механической прочности и электробезопасности для бытовых и промышленных устройств. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от пыли и влаги - поэтому не применяется во влажных или запылённых помещениях без дополнительной оболочки. Конструкция выполнена с использованием материалов, устойчивых к термическим и электроударам.

Преимущества

• Высокое содержание серебра в контактах снижает переходное сопротивление и увеличивает срок службы
• Чёткая фиксация каждого положения - исключает случайное переключение
• Удобная визуальная индикация положения рукоятки - легко определить текущий режим работы
• Компактный форм-фактор (3 модуля) экономит место в щите
• Надёжная механическая конструкция - не требует обслуживания при правильной эксплуатации

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна
• Не рекомендуется использовать в цепях с частыми включениями/отключениями более 10–15 раз в час - возможен износ контактов
• Не подходит для автоматического управления - только ручное управление
• Не имеет функции аварийного отключения или блокировки - не заменяет автоматические выключатели
• Запрещено открывать корпус во время работы - внутренние части находятся под напряжением

Примеры использования

• Выбор режима работы трёхфазного двигателя: «1» - медленный ход, «2» - основной режим, «3» - реверс
• Переключение между источниками питания: основной - «1», резервный - «2», выключен - «0»
• Ручное управление конвейером: включение - «1», остановка - «0», тестовый режим - «3»
• Использование в качестве главного рубильника в малогабаритных щитах

Практические советы

• При монтаже проверьте точность размера отверстия - 48×48 мм должно точно совпадать с габаритами корпуса
• Не затягивайте клеммы слишком сильно - это может повредить медные контакты
• Перед первым включением убедитесь, что все провода правильно подсоединены к соответствующим фазам
• Для длительной эксплуатации в условиях вибраций используйте дополнительную фиксацию проводов
• Если нужна защита от пыли и влаги - выбирайте модель ПК-3 с IP54 вместо ПК-1
• Не используйте переключатель в качестве замены автоматического выключателя - он не обеспечивает защиту от перегрузок и КЗ
