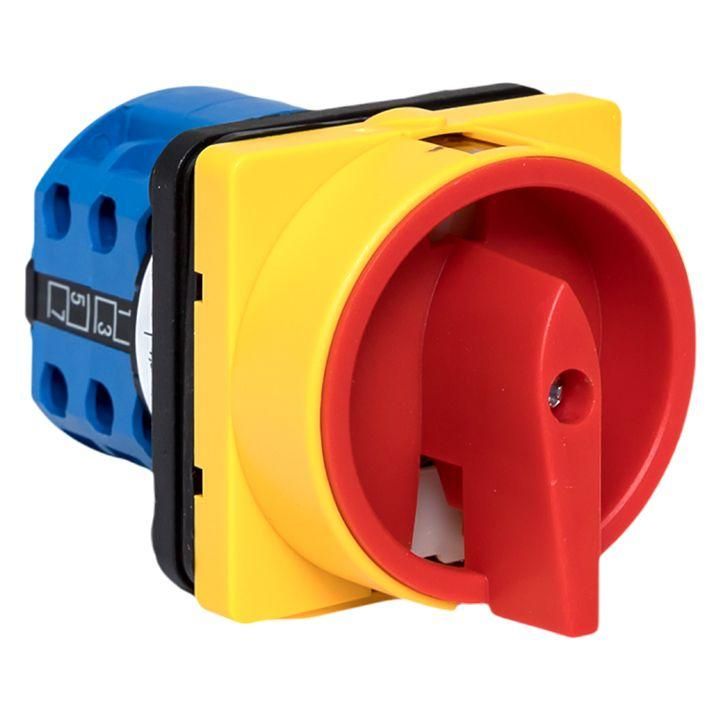

Переключатель кулачковый ПК-1-13 10А 3P "0-1" с блокировкой IP65 PROxima |pk-1-13-10-a65| EKF

Переключатель кулачковый ПК-1-13 10А 3P "0-1" с блокировкой IP65 от EKF - это надёжный механический коммутатор для управления трёхфазными цепями в условиях запылённой или влажной среды. Артикул pk-1-13-10-a65 предназначен для установки в шкафах и пультах управления, где требуется жёсткая фиксация положения и высокая степень защиты.

Назначение и область применения

Переключатель кулачковый ПК-1-13 10А 3P "0-1" с блокировкой IP65 используется для включения и отключения трёхфазных электрических цепей. Он применяется как выключатель-разъединитель в системах распределения энергии, на испытательных стендах, в пультах управления, сварочных аппаратах и других устройствах, требующих ручного контроля питания.

Из-за наличия нейтрального положения ("0") и двухпозиционного переключения ("0-1"), он идеально подходит для задач, где важно полностью отключить питание перед обслуживанием - например, при ремонте оборудования или проверке цепей.

Технические характеристики

• Количество полюсов: 3 - управляет всеми тремя фазами одновременно
• Номинальный ток: 10 А - допустимая нагрузка при длительной работе
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока, 50 Гц
• Число положений: 2 ("0" - OFF, "1" - ON) + нейтральное положение между ними
• Тип управления: поворотная рукоятка короткая - удобна для компактных шкафов
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Конструкция: встраиваемое устройство - монтируется в панель через отверстие

Совместимость и монтаж

Переключатель кулачковый ПК-1-13 10А 3P "0-1" с блокировкой IP65 рассчитан на монтаж в металлические или пластиковые щиты. Для установки необходимо просверлить круглое отверстие соответствующего диаметра - размеры совпадают со стандартными габаритами аналогичных устройств серии EKF.

Монтаж выполняется с помощью фланца и зажимных болтов. Клеммы предназначены для подключения медных проводов сечением до 2,5 мм2. Устройство имеет встроенную блокировку - предотвращает случайное переключение при закрытом корпусе.

Безопасность и стандарты

Устройство соответствует требованиям к механической прочности и защите от внешних воздействий. Степень защиты IP65 обеспечивает безопасную работу в помещениях с повышенной влажностью, на открытых площадках или рядом с технологическим оборудованием, где возможны брызги воды или скопление пыли.

Контакты изготовлены с повышенным содержанием серебра - снижают нагрев и увеличивают срок службы при частых включениях.

Преимущества

• Высокая надёжность благодаря серебросодержащим контактам - меньше окисления и искрения
• Физическая блокировка исключает случайное включение при обслуживании
• IP65 позволяет использовать в сложных условиях, где обычные рубильники выходят из строя
• Компактная рукоятка экономит место в плотно укомплектованных шкафах
• Нейтральное положение "0" даёт возможность точно контролировать состояние цепи

Ограничения применения

Не предназначен для автоматического управления - только ручное переключение.

Не рекомендуется для частых операций включения/выключения более 10–15 раз в час - это может снизить долговечность контактов.

Не подходит для цепей постоянного тока выше 48 В - устройство рассчитано исключительно на переменный ток 50 Гц.

Не является заменой автоматическому выключателю - не обеспечивает защиту от перегрузок или коротких замыканий.

Примеры использования

• Отключение питания трёхфазного станка перед техобслуживанием
• Выбор режима работы на испытательном стенде (ON/OFF)
• Ручное управление подачей электроэнергии на сварочный аппарат
• Распределение питания между двумя источниками в пульте управления
• Установка в наружных щитах на производстве с высоким уровнем пыли

Практические советы

• При монтаже убедитесь, что отверстие в панели точно соответствует габаритам переключателя - иначе нарушится герметичность IP65
• Затягивайте клеммы с усилием, указанным в документации - недостаточно или слишком сильно затянутые провода вызывают перегрев
• Не используйте устройство в качестве основного средства защиты - всегда сочетайте его с автоматическим выключателем или предохранителем
• Проверяйте целостность блокировки перед каждым включением - особенно в условиях вибрации
• Для многократного использования в промышленных условиях выбирайте модели с блокировкой - как этот артикул pk-1-13-10-a65
