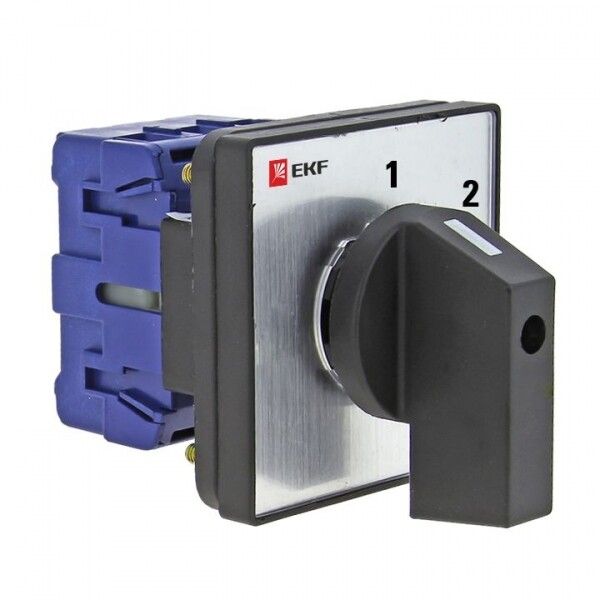

Переключатель кулачковый ПК-1-53 10А 3P "1-2" EKF PROxima | pk-1-53-10

Переключатель кулачковый ПК-1-53 10А 3П '1-2' от EKF PROxima - это механический трёхполюсный коммутатор для управления цепями переменного тока до 400 В. Подходит для установки на лицевую панель щитового оборудования, используется там, где требуется надёжное переключение нагрузки без автоматизации.

Назначение и область применения

Переключатель кулачковый ПК-1-53 10А 3П '1-2' предназначен для ручного переключения трёх фаз в двух положениях: «вкл./выкл.» или «переключение между двумя источниками». Применяется в распределительных щитах, пультах управления, на станках, насосах, вентиляторах и других устройствах, где нужна простая и долговечная коммутация без автоматических элементов.

Технические характеристики

• Тип: кулачковый переключатель
• Количество полюсов: 3
• Номинальный ток: 10 А
• Номинальное напряжение: 400 В AC (50/60 Гц)
• Количество положений: 2 ("1–2")
• Размер передней панели: 48×48 мм
• Модульная ширина: 3 модуля (стандарт DIN)
• Способ монтажа: на монтажную плату (переднее крепление через панель)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Материал корпуса: пластик
• Цвет: чёрный
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным и холодным климатом, в том числе с высокой влажностью
• Нормативный документ: ГОСТ Р 50030.3-99

Совместимость и монтаж

Переключатель кулачковый ПК-1-53 10А 3П '1-2' устанавливается в отверстие 48×48 мм на лицевой панели щита. Крепится за счёт фланца с зажимами сзади - после вставки в отверстие фиксируется гайками. Совместим со стандартными монтажными панелями толщиной до 4 мм. Для подключения используются винтовые клеммы - провода до 2,5 мм2. Не требует специальных инструментов для монтажа. Подходит для сборки в шкафах с DIN-рейкой благодаря ширине 3 модуля.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-99, что гарантирует соответствие нормам безопасности для коммутационных аппаратов в электроустановках. Конструкция обеспечивает изоляцию токоведущих частей, предотвращает случайное прикосновение к контактам при выключенном состоянии. IP20 позволяет использовать только внутри закрытых щитов - не предназначено для открытых площадок или сырых помещений.

Преимущества

• Высокое содержание серебра в контактах снижает нагрев и увеличивает срок службы при частых переключениях
• Жесткая конструкция исключает люфт рукоятки - точное позиционирование положений
• Простая механическая схема - отказоустойчивость даже при скачках напряжения
• Совместимость с системами стандартизированного монтажа (DIN 3 модуля)
• Чёткая визуальная индикация положения - рукоятка легко определяет состояние “вкл.” / “выкл.”

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, сырости или на улице - степень защиты IP20 недостаточна
• Не рассчитан на частые аварийные отключения - не является выключателем нагрузки с дугогашением
• Запрещено использовать в цепях постоянного тока выше 48 В
• Не рекомендован для автоматизированных систем - требует ручного управления
• Не совместим с монтажом на DIN-рейку без панели - обязательно требуется установка на жёсткую поверхность

Примеры использования

• Переключение питания двигателя между основным и резервным источником
• Ручное управление вентилятором или насосом в технологическом щите
• Выбор режима работы станка (ручной / автоматический) через внешний переключатель
• Отключение группы освещения в мастерской при обслуживании

Практические советы

• При монтаже проверьте глубину отверстия - корпус переключателя ПК-1-53 10А 3П '1-2' имеет выступ сзади, который должен свободно входить в щит
• Не затягивайте клеммы слишком сильно - риск повреждения медных контактов
• Для длительной эксплуатации в условиях вибраций используйте контргайки на креплениях
• Если требуется защита от пыли и влаги - выбирайте модель ПК-3 с IP54 вместо этого варианта
• Обязательно отключите питание перед заменой или обслуживанием - механический переключатель не создаёт видимого разрыва, но контакты остаются под напряжением при включении
