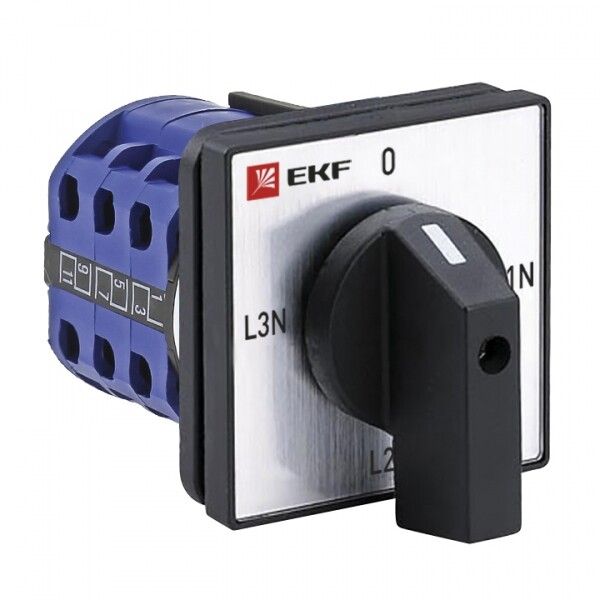

Переключатель кулачковый ПК-1-84 4п 10А для вольтметра (для фазного напряжения) PROxima EKF pk-1-84-10

Переключатель кулачковый ПК-1-84 10А 4П для вольтметра (для фазного напряжения) от EKF PROxima предназначен для ручного переключения между четырьмя положениями в цепях измерения фазного напряжения, особенно удобен при подключении вольтметров в трёхфазных сетях. Артикул pk-1-84-10 соответствует стандартному исполнению серии PROxima.

Назначение и область применения

Переключатель кулачковый ПК-1-84 10А 4П используется для выбора одной из трёх фаз или нулевого положения при измерении фазного напряжения в трёхфазных электрических сетях. Часто применяется в щитовых устройствах для подключения вольтметров, позволяя оператору вручную переключать измеряемую фазу без необходимости переподключения проводов. Подходит для установки в распределительных щитах, пультах управления и контрольных панелях промышленного оборудования.

Технические характеристики

• Тип: кулачковый переключатель с поворотной рукояткой
• Количество полюсов: 4
• Номинальный ток: 10 А
• Номинальное напряжение: 400 В (переменный ток, 50/60 Гц)
• Число положений переключателя: 4 (три фазы + нейтральное положение)
• Конструкция: встраиваемое устройство с передним монтажом
• Размер передней панели: 48×48 мм
• Модульная ширина: 3 модуля (стандарт DIN)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Количество нормально открытых (НО) контактов: 0
• Количество переключающих контактов: 0 (все контакты - переключающие, без постоянных замкнутых)
• Контакты: с высоким содержанием серебра - снижают переходное сопротивление и увеличивают срок службы

Совместимость и монтаж

Устройство устанавливается в отверстие 48×48 мм на лицевой стороне щита или панели. Крепится за счёт фиксирующего кольца сзади - не требует сверления дополнительных отверстий. Совместим со всеми стандартными щитовыми панелями, где есть место под модуль шириной 3 единицы (DIN 35 мм). Для подключения используются клеммы с зажимом под провода сечением до 2,5 мм2. Монтаж возможен только в вертикальном положении - горизонтальная установка не рекомендована.

Безопасность и стандарты

Переключатель кулачковый ПК-1-84 10А 4П соответствует требованиям к механической прочности и электробезопасности для бытовых и промышленных устройств. Серия PROxima прошла внутренние тестирования EKF на соответствие ГОСТ Р 50030.5.1 и IEC 60947-5-1. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от попадания пыли или влаги - не предназначена для установки во влажных или запылённых помещениях без дополнительной защиты корпуса.

Преимущества

• Высокая надёжность контактов благодаря увеличенной доле серебра - меньше нагрев и окисление
• Нейтральное положение позволяет полностью отключить вольтметр от сети - безопасно при обслуживании
• Фиксация каждого положения - исключает самопроизвольное переключение
• Стандартный размер 48×48 мм совместим с большинством существующих щитов
• Простая и понятная механическая конструкция - минимум отказов, легко ремонтируется

Ограничения применения

• Не предназначен для коммутации силовых цепей - только для сигнальных и измерительных цепей
• IP20 не допускает использование в условиях повышенной влажности, пыли, агрессивной среды
• Нет автоматического возврата в нейтральное положение - требуется ручное управление
• Не рассчитан на частое переключение более 10–15 раз в час - длительная работа в режиме переключения может снизить срок службы
• Не поддерживает дистанционное управление - только ручное вращение рукоятки

Примеры использования

• Измерение фазного напряжения в трёхфазной сети 380 В через вольтметр - переключение между L1, L2, L3 и OFF
• Контроль напряжения на входе в оборудование при наладке и диагностике
• Панель управления в цехе для проверки наличия напряжения на каждой фазе перед работой
• Щитовые комплекты для систем автоматизации, где требуется ручной выбор фазы для измерения

Практические советы

• При монтаже используйте провода с жилами не более 2,5 мм2 - большие сечения плохо фиксируются в клеммах
• Обязательно отключите питание перед подключением или изменением схемы - даже при нейтральном положении часть контактов остаётся под потенциалом
• Проверьте посадочное отверстие 48×48 мм перед установкой - не все щиты имеют точные габариты
• Для работы в запылённых помещениях установите переключатель внутри закрытого корпуса с герметичной крышкой
• При использовании в многоканальных системах пометьте каждое положение рукоятки (L1/L2/L3/OFF) - предотвратит ошибки при работе
• Не используйте для управления двигателями или мощными нагрузками - этот переключатель не является выключателем нагрузки
