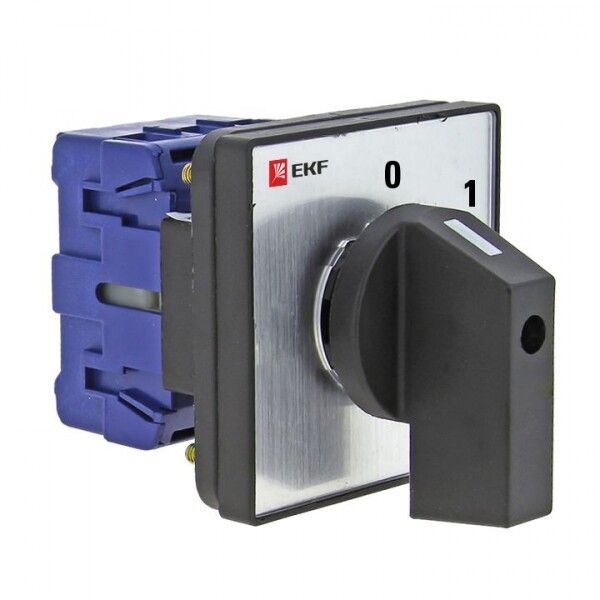

Переключатель кулачковый ПК-1-14 10А 4P "0-1" EKF PROxima | pk-1-14-10

Переключатель кулачковый ПК-1-14 10А 4P 0-1 от EKF PROxima - это механический четырёхполюсный выключатель с нейтральным положением, предназначенный для коммутации цепей переменного тока до 400 В. Подходит для установки на монтажную плату в распределительных щитах, пультах управления и других устройствах, где требуется надёжное управление несколькими цепями одновременно.

Назначение и область применения

Переключатель кулачковый ПК-1-14 10А 4P 0-1 используется для включения и отключения четырёх независимых электрических цепей одним движением рычага. Наличие нейтрального положения позволяет полностью отключить все цепи без риска случайного включения. Применяется в системах автоматизации, на станках, конвейерах, в пультах управления промышленным оборудованием, где нужна простая и надёжная ручная коммутация.

Технические характеристики

• Количество полюсов: 4 - управляет четырьмя отдельными цепями
• Номинальный ток: 10 А - допустимая нагрузка на каждый полюс
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока
• Частота: 50/60 Гц - совместим с промышленными и бытовыми сетями
• Количество положений: 2 (ВКЛ / ОТКЛ) + нейтральное - три физических позиции рычага
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Размер передней панели: 48×48 мм - стандартный габарит для монтажа в панелях
• Модульная ширина: 3 М - соответствует стандартному модульному шагу для DIN-рейки
• Способ монтажа: на монтажную плату - крепится через отверстия в панели, не требует DIN-рейки
• Материал корпуса: пластик - устойчив к химическим воздействиям, не проводит ток
• Цвет: чёрный - снижает бликование, подходит для промышленной эргономики
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C и высокой влажности
• Нормативный документ: ГОСТ Р 50030.3-99 - соответствие требованиям к коммутационным аппаратам

Совместимость и монтаж

Переключатель кулачковый ПК-1-14 10А 4P 0-1 устанавливается в отверстие 48×48 мм в металлической или композитной панели. Крепление осуществляется с помощью фланца и зажимных лапок с тыльной стороны. Для монтажа не нужны специальные инструменты - достаточно отвертки. Устройство не предназначено для установки на DIN-рейку, так как имеет переднее крепление. Совместим с другими элементами из серии EKF PROxima, если они имеют аналогичные габариты и тип крепления.

Безопасность и стандарты

Переключатель соответствует ГОСТ Р 50030.3-99, который регламентирует безопасность коммутационных аппаратов. Конструкция исключает доступ к токоведущим частям при закрытой панели благодаря степени защиты IP20. Контакты содержат повышенное количество серебра - это снижает нагрев и риск сваривания при коммутации. Однако устройство не защищено от попадания пыли и влаги - не применяйте в условиях открытого производства или сырых помещениях без дополнительной защиты.

Преимущества

• Нейтральное положение обеспечивает полное отключение всех цепей - безопасно при обслуживании
• Повышенное содержание серебра в контактах увеличивает срок службы и снижает потери энергии
• Однорычажное управление четырьмя цепями - экономит место и время оператора
• Унифицированный размер 48×48 мм - легко заменяется на аналоги
• Изготовлен из прочного пластика - устойчив к механическим ударам и химическому воздействию

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влажности или агрессивной среды - степень защиты IP20 недостаточна
• Не устанавливается на DIN-рейку - требует подготовки отверстия в панели
• Не рекомендован для частых циклов включения/отключения более 1000 раз в час - возможен износ контактов
• Не подходит для управления мощностью выше 4 кВт при 400 В (10 А × 400 В = 4 кВт)

Примеры использования

• Управление питанием трёх двигателей и одного освещения в одном цикле
• Выбор режима работы станка: “работа”, “останов”, “обслуживание” (нейтральное положение)
• Отключение нескольких цепей в пульте управления насосной станцией
• Ручной перевод системы между источниками питания (резервный и основной)

Практические советы

• При монтаже проверьте точность отверстия - размер 48×48 мм должен быть точно соблюдён, иначе переключатель не зафиксируется
• Не затягивайте крепёж слишком сильно - это может деформировать пластиковую рамку
• Для долгой службы избегайте перегрузок: даже при 10 А не стоит постоянно работать на пределе
• Если требуется защита от пыли и влаги - используйте переключатель ПК-3 в корпусе IP54 вместо ПК-1-14
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - особенно при работе с индуктивными нагрузками
