Переключатель кулачковый ПК-1-194 10А 4P с ключом для амперметра PROxima | pk-1-194-10 EKF

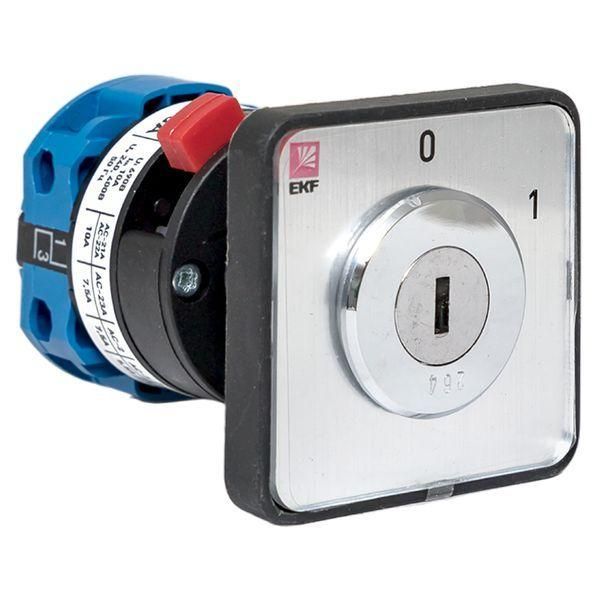

Переключатель кулачковый ПК-1-194 10А 4P с ключом для амперметра от EKF PROxima - это четырёхполюсное механическое устройство для коммутации цепей переменного тока до 400 В. Подходит для управления нагрузкой в распределительных щитах, пультах управления и системах контроля, где требуется точный выбор режима работы через фиксированные положения. Ключевой особенностью является наличие нейтрального положения и встроенного замка, что делает его удобным для обслуживания и безопасного отключения.

Назначение и область применения

Переключатель кулачковый ПК-1-194 10А 4P с ключом для амперметра предназначен для ручного переключения между несколькими состояниями электрической цепи. Четыре положения позволяют выбирать режимы: включение, выключение, нейтральное состояние и альтернативный контур - например, переключение между основным и резервным источником питания. Применяется в системах с амперметрами, где необходимо временно отключить измерительный канал без потери работоспособности всей системы. Также используется в промышленных пультах, станках, конвейерах и других устройствах, требующих надёжного ручного управления.

Технические характеристики

• Количество полюсов: 4 - позволяет одновременно коммутировать четыре независимые цепи;
• Номинальный ток: 10 А - максимальный допустимый ток при длительной работе;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 В переменного тока, 50/60 Гц;
• Число положений: 4 - включает три активных и одно нейтральное (обесточенное) положение;
• Наличие нейтрального положения: да - обеспечивает полное отключение всех полюсов без нагрузки;
• Тип элемента управления: поворотная рукоятка - простое и интуитивное управление;
• Конструкция: встраиваемое устройство - монтируется в панель, не выступает за её поверхность;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Монтаж: универсальный - подходит для установки на переднюю панель щита или пульта;
• Замок с ключом - предотвращает случайное переключение, нужен для доступа к сервисному режиму.

Совместимость и монтаж

Переключатель кулачковый ПК-1-194 10А 4P с ключом для амперметра устанавливается в отверстие диаметром 28–30 мм, типичное для стандартных кулачковых переключателей EKF PROxima. Монтаж выполняется спереди - устройство фиксируется гайкой с внутренней стороны панели. Для подключения используются клеммы с зажимами под провода сечением до 2,5 мм2. Все полюса имеют одинаковые клеммы, поэтому можно использовать любую схему подключения. Убедитесь, что панель имеет достаточную жёсткость - слабая панель может вызвать люфт рукоятки. Ключ не снимается в рабочем состоянии, только в нейтральном положении.

Безопасность и стандарты

Переключатель соответствует требованиям к механической прочности и электробезопасности для бытовых и промышленных устройств. Напряжение 400 В и ток 10 А обеспечивают соответствие классу IEC 60947-5-1. Отсутствие герметизации (IP20) означает, что устройство нельзя устанавливать во влажных, пыльных или открытых помещениях. Серебросодержащие контакты снижают риск нагрева и окисления, увеличивая срок службы в условиях частых переключений.

Преимущества

• Высокая долговечность благодаря высокому содержанию серебра в контактах - меньше искрения и износ;
• Нейтральное положение позволяет полностью отключить цепь без риска аварийного включения;
• Фиксация ключом исключает несанкционированное вмешательство - важно для обслуживающего персонала;
• Универсальная конструкция совместима со многими типами щитов и пультов;
• Простота визуальной диагностики - положение рукоятки сразу показывает текущий режим.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или на улице - степень защиты IP20 недостаточна;
• Не рекомендован для частого переключения более 100 раз в час - возможен ускоренный износ контактов;
• Не подходит для автоматических систем - только ручное управление;
• Не используйте для коммутации индуктивных нагрузок выше 10 А - возможна дуга и повреждение контактов;
• Ключ не снимается при включенном положении - это ограничивает возможность быстрого доступа к другим операциям.

Примеры использования

• Переключение между двумя источниками питания (основной + резервный) в системе освещения или насоса;
• Подключение амперметра в тестовый режим - нейтральное положение отключает измерительный шунт;
• Выбор режима работы станка: “работа”, “ожидание”, “обслуживание” и “отключено”;
• Локальное управление вентиляцией или нагревом в щите с несколькими зонами контроля.

Практические советы

• При монтаже проверьте глубину отверстия - устройство должно входить плотно, без зазора;
• Используйте кабельные вводы с зажимами, чтобы избежать перегрузки клемм;
• Обязательно отключите питание перед подключением - даже при нейтральном положении есть риск напряжения на выводах;
• Для частого обслуживания храните ключ в доступном месте, но вне зоны действия оборудования;
• Проверяйте температуру корпуса после первых 10–15 переключений - если он горячий, проверьте качество соединений.
