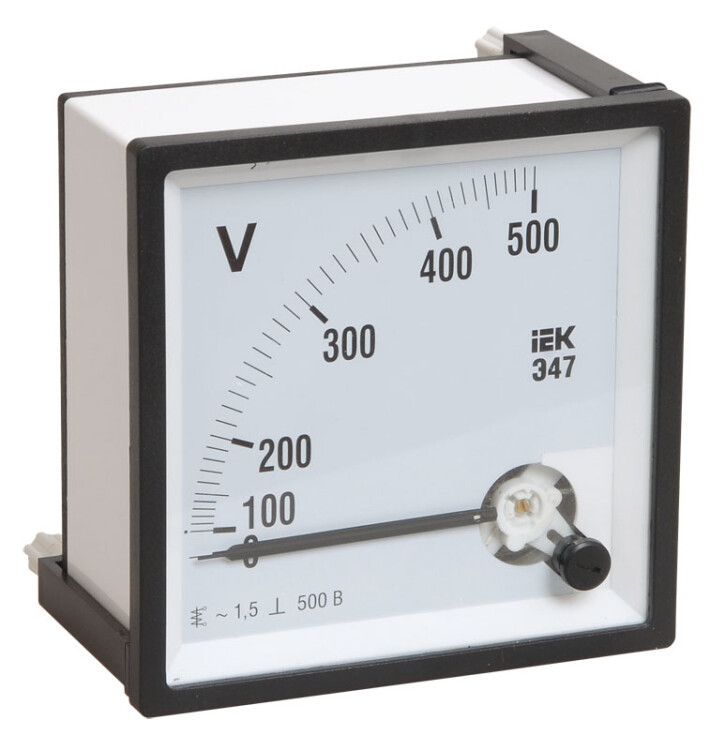

Вольтметр 500В 72х72 AC непосредственного включения Э47 - IPV10-6-0500-E IEK

Вольтметр Э47 72×72 мм 500В класс точности 1.5 - аналоговый прибор для измерения напряжения в сетях переменного тока до 500 В. Применяется в щитах управления на предприятиях, в ЖКХ и коммерческих зданиях. Бренд IEK, артикул ipv10-6-0500-e.

Назначение и область применения

Вольтметр Э47 предназначен для контроля уровня напряжения в одинофазных цепях переменного тока. Устанавливается в распределительных шкафах, щитах автоматики и комплектных устройствах низкого напряжения. Подходит для постоянного наблюдения за состоянием сети в условиях производства, офисов, торговых центров и многоквартирных домов.

Технические характеристики

• Диапазон измерения: 0–500 В - позволяет контролировать напряжение в бытовых и промышленных сетях до 500 В
• Класс точности: 1.5 - максимальная погрешность +-1.5% от верхнего предела измерения (+-7.5 В при 500 В)
• Измерительная система: вращающаяся катушка с электромагнитным принципом работы - обеспечивает стабильную работу без батареек и внешнего питания
• Индикация: аналоговая, со стрелкой - наглядное отображение значения без необходимости цифрового интерфейса
• Тип тока: переменный - работает только в цепях AC, не DC
• Количество фаз: одна - рассчитан на измерение напряжения между фазой и нулём или между двумя фазами в трёхфазной системе
• Способ монтажа: на переднюю панель - встраивается в дверцу щита через прямоугольное отверстие 72×72 мм
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Климатическое исполнение: УХЛ4 - допустимый температурный режим от −25C до +40C, устойчив к повышенной влажности
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Максимальный угол отклонения стрелки: 90° - шкала имеет равномерную градацию

Совместимость и монтаж

Вольтметр Э47 монтируется в панели щита через вырез 72×72 мм. Клеммы для подключения находятся сзади - провода подключаются к выводам L и N. Напряжение подаётся непосредственно - без трансформаторов или делителей. Обязательно использовать медные провода сечением не менее 1.5 мм2. Монтаж возможен только в закрытом корпусе, так как степень защиты IP20 исключает использование на открытых участках.

Безопасность и стандарты

Прибор соответствует ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008. Внесен в Госреестр средств измерений РФ и имеет официальное утверждение типа. Это гарантирует соответствие нормам безопасности и возможность легального использования в энергообъектах.

Преимущества

• Не требует внешнего питания - работает от измеряемого напряжения
• Высокая надёжность механической системы - мало подвержен отказам при перегрузках
• Чёткая шкала с ярко выраженной стрелкой - легко считывать показания даже при плохом свете
• Защита от внешних магнитных полей - металлический экран снижает влияние помех от соседней аппаратуры
• Поддержание метрологической точности в течение всего срока службы

Ограничения применения

• Работает только с переменным током - нельзя применять в цепях постоянного тока
• Не подходит для установки вне закрытых щитов - IP20 не защищает от воды, пыли и воздействия окружающей среды
• Не рекомендован для частых колебаний напряжения выше 500 В - риск повреждения механизма
• Запрещено вскрытие корпуса - ремонт невозможен пользователем, требуется замена
• Не совместим с цифровыми системами сбора данных - только визуальный контроль

Примеры использования

• Контроль напряжения в этажном распределительном щите многоквартирного дома
• Индикация входного напряжения в силовом шкафе станка
• Наблюдение за уровнем напряжения в щите АВР на предприятии
• Фиксация скачков напряжения в торговом центре с высокой нагрузкой

Практические советы

• При монтаже проверьте глубину щита - задняя часть прибора выступает на 50–60 мм, нужен свободный объем
• Обеспечьте хорошую вентиляцию внутри щита - перегрев сокращает срок службы
• Не используйте прибор в помещениях с температурой ниже −25C или выше +40C
• Проверяйте целостность контактов каждые 2 года - окисление может вызвать неверные показания
• Выбирая вольтметр Э47, учтите, что он не заменяет цифровой анализатор - для записи данных нужны другие решения
