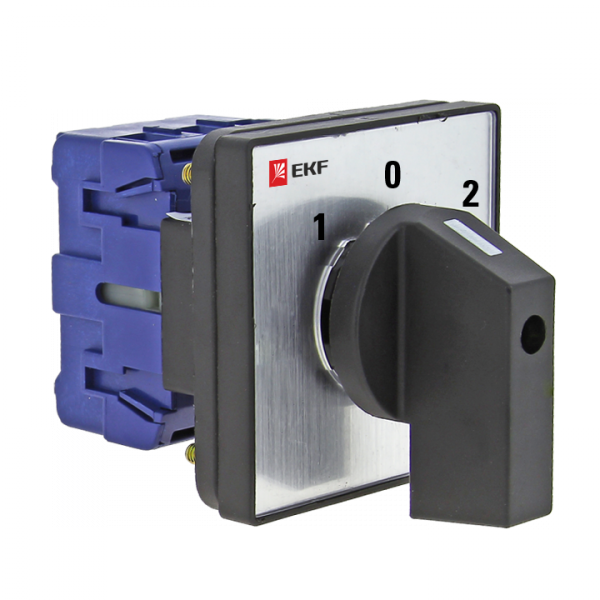

Переключатель кулачковый ПК-1-22 10А 2P "1-0-2" EKF PROxima | pk-1-22-10

Переключатель кулачковый ПК-1-22 10А 2П (1-0-2) от EKF PROxima - это двухполюсный механический выключатель с нейтральным положением, предназначенный для ручного переключения цепей переменного тока до 400 В. Подходит для управления двигателями, нагревателями и другими нагрузками в распределительных щитах и пультах управления.

Назначение и область применения

Переключатель кулачковый ПК-1-22 10А 2П (1-0-2) используется для ручного включения, отключения и переключения между двумя рабочими состояниями с возможностью установки в нейтральное положение «0». Применяется в системах автоматизации, на станках, конвейерах, вентиляционных установках и других устройствах, где требуется надёжное и простое управление электрической цепью без автоматических элементов.

Технические характеристики

• Номинальный ток: 10 А - способен безопасно коммутировать нагрузки до 4 кВт при 400 В
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока 50/60 Гц
• Количество полюсов: 2 - одновременно размыкает две фазы или один фазный и нулевой проводник
• Количество положений: 3 (1–0–2) - два рабочих положения + нейтральное (выключенное)
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды
• Тип подключения: винтовые зажимы - подходят для медных жил сечением до 2,5 мм2
• Материал корпуса: пластик - устойчив к механическим воздействиям, не проводит ток
• Цвет: черный - соответствует промышленному дизайну щитов
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допустима высокая влажность
• Ширина модуля: 3 модуля - занимает 54 мм по стандарту DIN
• Размер передней панели: 48×48 мм - совместим с типовыми отверстиями в щитах
• Нормативный документ: ГОСТ Р 50030.3-99 - соответствие требованиям к коммутационным аппаратам

Совместимость и монтаж

Переключатель кулачковый ПК-1-22 10А 2П (1-0-2) монтируется на лицевую панель через круглое отверстие 48×48 мм. Крепится с помощью фланца и гайки сзади. Для установки не требуются специальные инструменты - достаточно отвертки для затяжки винтовых клемм. Совместим со всеми стандартными щитами и панелями, имеющими место под установку модульных устройств шириной 3 модуля. Не предназначен для монтажа внутри закрытых ящиков без доступа к рукоятке.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.3-99, который регламентирует требования к низковольтным коммутационным аппаратам. Конструкция исключает случайное замыкание контактов благодаря четкому фиксированному положению рычага. Наличие нейтрального положения снижает риск ошибочного включения. Серебросодержащие контакты обеспечивают долгий срок службы даже при частых переключениях. Однако из-за степени защиты IP20 запрещено использование во влажных, пыльных или взрывоопасных средах.

Преимущества

• Высокая надёжность контактов благодаря увеличенной доле серебра - меньше нагрев и окисление
• Чёткая фиксация трёх положений - предотвращает неверное переключение
• Простота монтажа и обслуживания - нет необходимости в специальных креплениях
• Универсальная схема (1–0–2) - позволяет выбирать между двумя источниками питания или режимами работы
• Совместимость с промышленными щитами - легко интегрируется в существующие системы

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц
• Запрещена установка в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна
• Не подходит для частого автоматического переключения - предназначен для ручного управления
• Не имеет функции защиты от перегрузки или короткого замыкания - необходимо использовать с автоматическими выключателями
• Не рекомендован для использования вне помещений - отсутствует герметизация

Примеры использования

• Переключение между основным и резервным питанием насосной станции
• Выбор режима работы теплового аппарата (нагрев / выключение)
• Ручное управление направлением вращения маломощного двигателя (через изменение фаз)
• Отключение цепи для техобслуживания - нейтральное положение обеспечивает явное отсоединение
• Контроль ввода в работу конвейерной линии с возможностью остановки в любом состоянии

Практические советы

• При монтаже проверьте, что отверстие в панели точно соответствует размеру 48×48 мм - иначе переключатель не будет плотно сидеть
• Затягивайте винты клемм равномерно, не переусердствуйте - можно повредить пластиковые детали
• Для удобства эксплуатации размещайте рукоятку в доступном месте - она должна быть видна и легко достижима
• Обязательно используйте ПК-1-22 10А 2П (1-0-2) в паре с автоматическим выключателем - он не защищает от аварийных токов
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - особенно при частых переключениях
• Не заменяйте этот переключатель на обычный рубильник - его трёхпозиционная схема уникальна и необходима для точного управления
