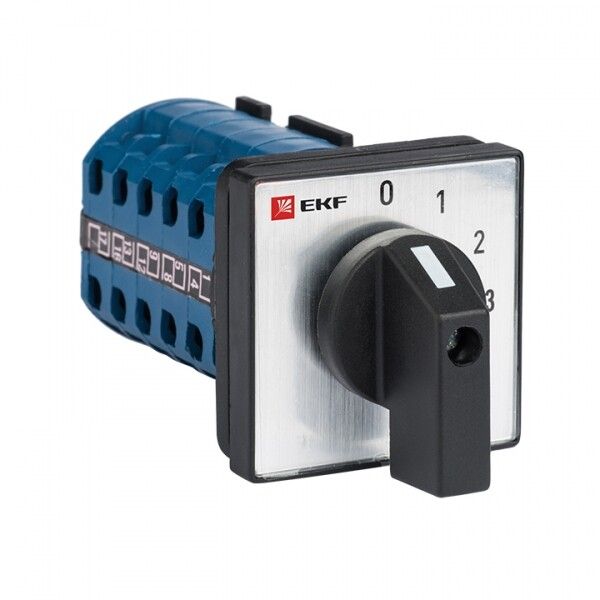

Переключатель кулачковый ПК-1-121 1п 10А "0-1-2-3" EKF pk-1-121-10

Переключатель кулачковый ПК-1-121 10А 1П 0-1-2-3 от EKF PROxima - это однополюсное механическое устройство с четырьмя фиксированными положениями и нейтральным состоянием, предназначенное для ручного переключения однофазных цепей до 10 А и 400 В. Подходит для установки в распределительных щитах, пультах управления и других устройствах с панельным монтажом.

Назначение и область применения

Переключатель кулачковый ПК-1-121 10А 1П 0-1-2-3 используется для ручного переключения между несколькими режимами работы электрооборудования. Четыре положения позволяют выбирать: выключенное состояние (0), два рабочих режима (1 и 2) и запасное положение (3). Наличие нейтральной позиции обеспечивает безопасное отключение цепи без автоматического замыкания. Применяется в системах управления маломощными двигателями, нагревателями, освещением, тестовым оборудованием и другими бытовыми или промышленными устройствами, где требуется простое и надёжное ручное управление.

Технические характеристики

• Номинальный ток: 10 А - способен коммутировать нагрузки до 10 ампер без перегрузки;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока до 400 В, 50/60 Гц;
• Число положений: 4 (0–1–2–3) - позволяет выбрать один из трёх активных режимов и одну позицию “выкл”;
• Количество полюсов: 1 - управляет одной электрической цепью;
• Наличие нейтрального положения: да - позиция “0” полностью размыкает цепь, предотвращает случайное включение;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен - требует установки внутри корпуса;
• Габариты передней панели: 48×48 мм - совместим со стандартными отверстиями для модульных устройств;
• Модульная ширина: 3 М - соответствует DIN-рейке 3 модуля (54 мм шириной);
• Управление: поворотная рукоятка - удобна для операторского контроля, имеет четкую фиксацию в каждом положении;
• Конструкция: встраиваемое устройство - монтируется через отверстие в панели, крепится сзади;
• Контакты: нет нормально открытых (НО) и переключающих контактов - все контакты являются коммутирующими, функциональность определяется внутренней схемой.

Совместимость и монтаж

Переключатель кулачковый ПК-1-121 10А 1П 0-1-2-3 устанавливается в панель с отверстием 48×48 мм. Крепление осуществляется с тыльной стороны с помощью двух гаек и шайб, входящих в комплект. Для правильного монтажа необходимо:

• Вырезать отверстие точно по размеру - допуск +-0,5 мм;
• Не затягивать крепления слишком сильно - риск деформации пластиковой рамки;
• Изолировать провода после подключения - так как степень защиты IP20 не предусматривает защиту от попадания влаги;
• Обеспечить свободный доступ к рукоятке - она должна поворачиваться без препятствий.

Совместим с любыми щитами, имеющими место под модуль 3M. Не рекомендуется использовать в условиях высокой влажности, пыли или агрессивной среды без дополнительной защиты.

Безопасность и стандарты

Переключатель кулачковый ПК-1-121 10А 1П 0-1-2-3 соответствует требованиям к механической прочности и теплостойкости, характерным для изделий EKF PROxima. Конструкция выполнена в соответствии с отраслевыми стандартами РФ и ЕЭС для коммутационных аппаратов низкого напряжения. Серебросодержащие контакты обеспечивают долговременную работоспособность даже при частых переключениях. Однако устройство не имеет сертификата UL, CE или IECEx - не предназначено для экспорта в страны с жесткими требованиями к безопасности.

Преимущества

• Высокая надёжность контактов благодаря увеличенному содержанию серебра - снижает нагрев и окисление;
• Чёткая фиксация каждого положения - исключает случайные переключения;
• Простота обслуживания - нет сложных механизмов, легко диагностируется;
• Совместимость с типовыми панелями - можно заменить аналоги без доработки корпуса;
• Цены ниже, чем у импортных аналогов - экономически выгодное решение для базовых задач.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц;
• Запрещено использование вне закрытых корпусов - IP20 не защищает от воды, пыли, химических веществ;
• Не подходит для частого аварийного отключения - не является выключателем нагрузки, не рассчитан на частые коммутации при максимальной мощности;
• Отсутствие сигнализации - нельзя использовать там, где нужен визуальный индикационный сигнал текущего положения;
• Нет возможности удаленного управления - только ручное управление.

Примеры использования

• Выбор режима работы насоса: “0” - выключено, “1” - медленный режим, “2” - обычный, “3” - усиленный;
• Переключение между двумя источниками питания (например, основной + резервный) с возможностью отключения;
• Ручной выбор температурного режима в термокамере или сушильной камере;
• Тестирование оборудования - временный вывод из сети или изменение направления тока (при наличии второго переключателя);
• Управление световыми сценами в учебных лабораториях.

Практические советы

• Проверьте схему подключения до монтажа - каждое положение рукоятки меняет соединение контактов, схема указана на корпусе;
• Для многократного использования в промышленных условиях - периодически проверяйте зажимы и чистоту контактов;
• Если планируете заменить старый переключатель - сверьте количество положений и тип крепления: ПК-1 отличается от ПК-2 и ПК-3;
• Не используйте этот переключатель вместо автомата - он не выполняет функции защиты от перегрузки или КЗ;
• При сборке щита - располагайте его рядом с кнопками и индикаторами, чтобы оператор мог видеть и контролировать положение.
