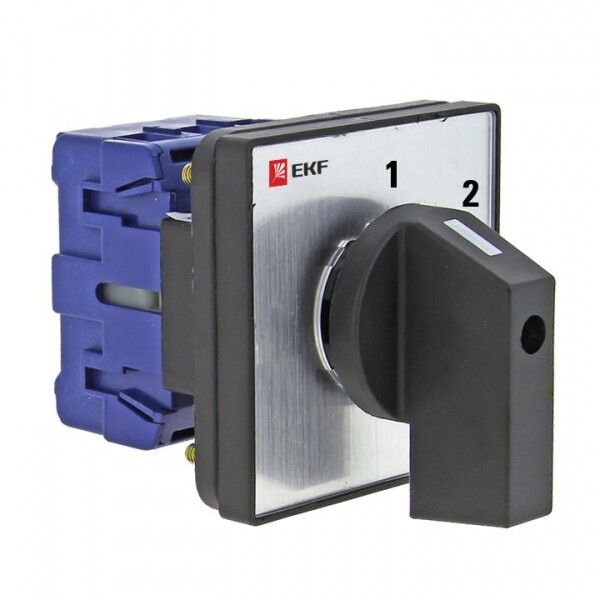

Переключатель кулачковый ПК-1-31 10А 1P "1-2" EKF PROxima | pk-1-31-10

Переключатель кулачковый ПК-1-31 10А 1П '1-2' от EKF PROxima — это однополюсный механический выключатель для коммутации цепей переменного тока до 400 В. Подходит для установки на лицевую панель щитов и пультов управления, обеспечивает надёжное переключение в условиях промышленной автоматизации.

Назначение и область применения

Переключатель кулачковый ПК-1-31 10А 1П '1-2' предназначен для ручного включения и отключения однофазных цепей с током до 10 А. Используется там, где требуется физический контроль состояния цепи — например, для запуска/останова маломощных двигателей, нагревателей, освещения или вспомогательных цепей в панелях управления. Применяется в системах автоматизации, на станках, конвейерах, в бытовых и промышленных распределительных щитах.

Технические характеристики

• Тип: кулачковый переключатель
• Количество полюсов: 1
• Номинальный ток: 10 А
• Максимальное рабочее напряжение: 400 В AC
• Частота: 50/60 Гц
• Количество положений: 2 («вкл./выкл.»)
• Количество клавиш: 1
• Рукоятка: рычаг поворотный
• Способ монтажа: на монтажную плату (переднее крепление)
• Размер передней панели: 48×48 мм
• Модульная ширина: 3 модуля
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Материал корпуса: пластик
• Цвет: черный
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 °C до +40 °C, допускает высокую влажность)
• Нормативный документ: ГОСТ Р 50030.3-99

Совместимость и монтаж

Переключатель кулачковый ПК-1-31 10А 1П '1-2' устанавливается в отверстие 48×48 мм на лицевой панели щита или пульта. Крепится через фланец с зажимами — не требует сверления дополнительных отверстий. Совместим со стандартными монтажными панелями толщиной до 4 мм. Для подключения используются клеммы с зажимом под провода сечением до 2,5 мм². Монтаж возможен как на вертикальной, так и на горизонтальной поверхности. Не совместим с DIN-рейкой — для крепления на рейку используйте другие модели из серии, например, ПК-3.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-99, что гарантирует соответствие нормам безопасности для коммутационных аппаратов. Конструкция исключает случайное включение благодаря жесткому фиксированному положению рычага. Контакты содержат повышенное количество серебра — снижают риск залипания и увеличивают срок службы при частых переключениях. IP20 не обеспечивает защиту от пыли и влаги — не применяйте в сырых или пыльных помещениях без дополнительной оболочки.

Преимущества

• Высокая надёжность контактов благодаря серебряному покрытию — меньше нагрев и износ при работе под нагрузкой
• Простая и понятная конструкция — легко диагностируется и обслуживается
• Фиксированные положения предотвращают случайные переключения
• Стандартный размер 48×48 мм — совместим с большинством существующих панелей
• Устойчив к вибрациям и перепадам температуры в рамках UHL4

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивной среды — степень защиты IP20 недостаточна
• Не подходит для частого включения-отключения мощных индуктивных нагрузок (например, больших двигателей) — риск дуги и износа контактов
• Не имеет функции аварийного отключения или блокировки — не заменяет кнопочные станции или устройства защиты
• Не монтируется на DIN-рейку — требует наличия панели с отверстием 48×48 мм

Примеры использования

• Ручное управление насосом в системе водоснабжения
• Включение/отключение тепловентилятора в электрощите
• Коммутация цепи питания контроллера в автоматической линии
• Запуск маломощного двигателя на тестовой площадке
• Обеспечение ручного режима в системе автоматического управления

Практические советы

• При монтаже проверьте глубину отверстия — корпус переключателя ПК-1-31 10А 1П '1-2' выступает назад, не забудьте оставить место для проводов
• Используйте кабель с медными жилами сечением 0,75–2,5 мм² — более толстые провода не войдут в клемму
• Если нужна защита от пыли и влаги — установите переключатель внутри закрытого корпуса или выберите модель ПК-3 с IP54
• Для многократных операций (более 1000 в день) рекомендуются переключатели с усиленными контактами — здесь используется базовая версия
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации — особенно при работе с индуктивными нагрузками
