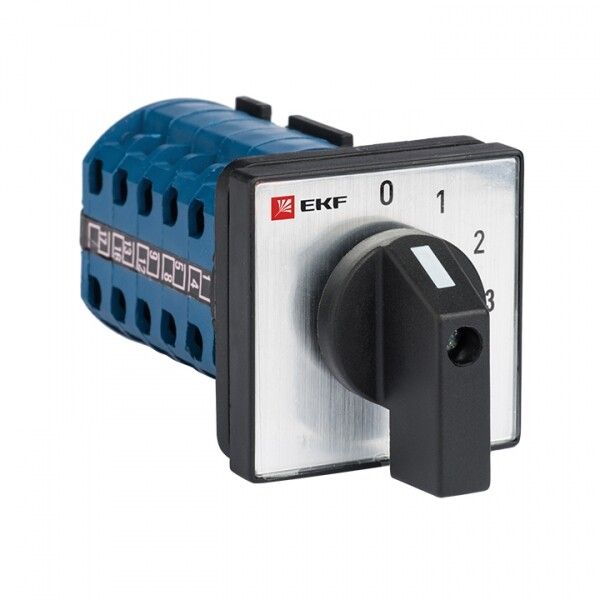

Переключатель кулачковый ПК-1-101 1п 10А "0-1-2-3" EKF pk-1-101-10

Переключатель кулачковый ПК-1-101 10А 1П '0-1-2-3' от EKF PROxima - это однополюсное механическое устройство для ручного переключения цепей постоянного или переменного тока до 400 В. Подходит для управления оборудованием в распределительных щитах, пультах управления и других местах, где требуется надёжное и наглядное управление режимами работы.

Назначение и область применения

Переключатель кулачковый ПК-1-101 10А 1П '0-1-2-3' предназначен для коммутации однофазных цепей с четырьмя фиксированными положениями: «0» (выкл.), «1», «2», «3». Каждое положение замыкает один из четырёх контактов, что позволяет выбирать между несколькими рабочими режимами - например, включение трёх различных потребителей или последовательное переключение скоростей двигателя. Применяется в системах автоматизации, на станках, конвейерах, вентиляционных установках и другом промышленном оборудовании, где нужна простая и долговечная ручная коммутация.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка при длительной работе;
• Номинальное напряжение: 400 В - максимальное напряжение сети переменного тока 50/60 Гц;
• Число полюсов: 1 - управляет одной электрической цепью;
• Число переключающих контактов: 4 - четыре отдельных замыкаемых цепи в зависимости от положения рукоятки;
• Количество положений: 4 - «0» (нейтральное), «1», «2», «3»;
• Наличие нейтрального положения: да - положение «0» полностью размыкает все контакты;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли;
• Тип управления: поворотная рукоятка - удобное и интуитивное переключение;
• Монтажная ширина: 3 модуля - совместим со стандартными DIN-рейками шириной 17,5 мм каждый;
• Габариты передней панели: 48×48 мм - соответствует типовым отверстиям в панелях щитов;
• Количество нормально открытых (НО) контактов: 0 - все контакты замыкающие (нормально закрытые).

Совместимость и монтаж

Переключатель кулачковый ПК-1-101 10А 1П '0-1-2-3' устанавливается во встраиваемую нишу на передней панели шкафа или пульта. Для монтажа необходимо вырезать отверстие 48×48 мм. Устройство фиксируется с помощью двух зажимных лапок сзади - после вставки в отверстие достаточно повернуть рукоятку на 90°, чтобы зафиксировать корпус. Совместим с любыми DIN-рейками благодаря ширине 3 модуля. Подключение проводов осуществляется через винтовые клеммы, расположенные с тыльной стороны. Максимальное сечение жилы - 2,5 мм2 (по стандарту EKF).

Безопасность и стандарты

Переключатель кулачковый ПК-1-101 10А 1П '0-1-2-3' соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-5-1 для коммутационных аппаратов малой мощности. Конструкция обеспечивает безопасную работу при температуре от -25C до +55C. Отсутствие степени защиты выше IP20 требует установки внутри закрытых щитов - использование вне помещений или в условиях высокой запылённости недопустимо.

Преимущества

• Высокое содержание серебра в контактах снижает переходное сопротивление и увеличивает срок службы даже при частых переключениях;
• Удобная поворотная рукоятка с чёткими фиксированными позициями исключает случайное переключение;
• Компактные габариты позволяют экономить место в щите;
• Простая механическая конструкция - минимальное количество отказов, ремонтопригодность;
• Совместимость с другими изделиями серии EKF PROxima - легко интегрируется в готовые решения.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 не обеспечивает защиту от жидкости и частиц;
• Не подходит для частого включения-выключения двигателей большой мощности - возможна эрозия контактов при индуктивных нагрузках свыше 5 кВт;
• Не имеет функции аварийного отключения или блокировки - требует внешних средств безопасности при необходимости;
• Не рекомендуется использовать в сетях постоянного тока выше 250 В - специфика контактов рассчитана на переменный ток.

Примеры использования

• Выбор одного из трёх насосов в системе водоснабжения;
• Переключение режимов работы вентилятора (низкий / средний / высокий уровень);
• Ручное управление питанием трёх светильников в одном помещении;
• Изменение направления вращения двигателя через внешние контакторы (при использовании в качестве командного устройства).

Практические советы

• При выборе места установки учтите, что рукоятка должна свободно поворачиваться - минимум 30 мм свободного пространства вокруг;
• Обязательно проверьте соответствие сечения провода и номинала автомата в цепи - для 10 А используйте автомат на 10–16 А;
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую основу;
• Если требуется защита от пыли и влаги - выбирайте модель ПК-3 с IP54 вместо ПК-1;
• Для контроля текущего положения можно использовать этикетки на рукоятке - особенно важно при обслуживании нескольких устройств.
