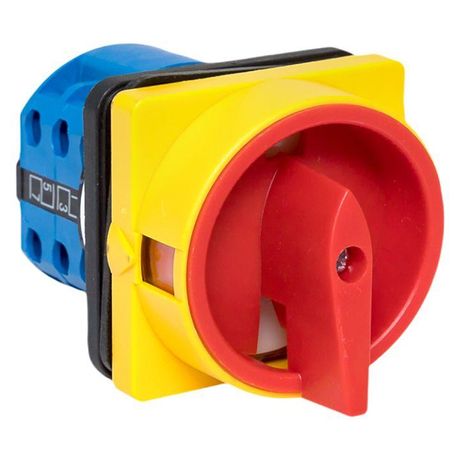

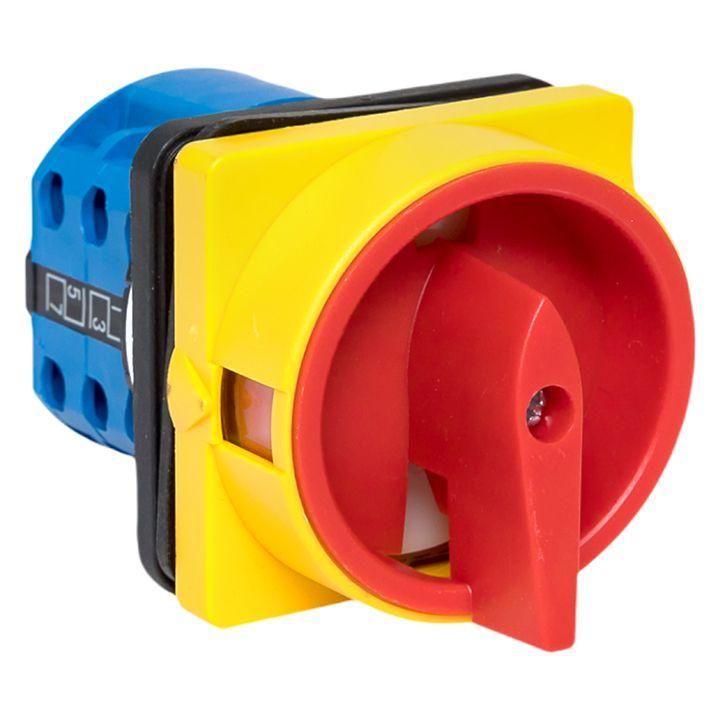

Переключатель кулачковый ПК-1-14 10А 4P "0-1" с блокировкой IP65 PROxima |pk-1-14-10-a65| EKF

Переключатель кулачковый ПК-1-14 10А 4P "0-1" с блокировкой IP65 от EKF - это надёжный механический коммутатор для управления и распределения электроэнергии в промышленных системах. Он сочетает функции выключателя и разъединителя, обеспечивает безопасную изоляцию цепей и подходит для установки в шкафах и пультах управления.

Назначение и область применения

Переключатель кулачковый ПК-1-14 10А 4P "0-1" с блокировкой IP65 применяется там, где требуется ручное управление электрической цепью с возможностью полной изоляции нагрузки. Подходит для:

• щитового оборудования диспетчеризации и распределения энергии;
• пультов управления станков, конвейеров и сварочных установок;
• испытательных стендов и контрольных панелей;
• систем, требующих физического отключения питания для обслуживания.

Используется как выключатель-разъединитель - то есть не только включает/выключает ток, но и создаёт видимый разрыв цепи для безопасности персонала.

Технические характеристики

• Количество полюсов: 4 - позволяет одновременно коммутировать три фазы и нейтраль (или четыре отдельные цепи);
• Номинальный ток: 10 А - максимальный постоянный ток, который может проходить через контакты без перегрева;
• Номинальное напряжение: 400 В AC - рассчитан на работу в трёхфазных сетях 380–400 В, частотой 50 Гц;
• Число положений: 2 ("0" и "1") - переключение между состояниями "Выкл." и "Вкл.";
• Наличие нейтрального положения: да - рукоятка имеет центральное положение "0", когда цепь разомкнута; при этом переключатель не зафиксирован в "Вкл." автоматически - нужна явная активация;
• Тип управления: поворотная короткая рукоятка - удобна для ручного оперирования, компактна в установке;
• Степень защиты: IP65 - полностью герметичен от пыли и защищён от струй воды с любого направления;
• Конструкция: встроенное устройство - предназначен для монтажа в панель или шкаф, не является портативным;
• Материал контактов: с высоким содержанием серебра - снижает переходное сопротивление, увеличивает срок службы и устойчивость к окислению.

Совместимость и монтаж

Переключатель кулачковый ПК-1-14 10А 4P "0-1" с блокировкой IP65 совместим со стандартными панелями и шкафами с отверстием под монтаж. Установка выполняется путём ввода корпуса в подготовленное отверстие и фиксации гайками с тыльной стороны. Для правильного монтажа важно:

• обеспечить зазор вокруг устройства для теплоотвода (не плотно прижимать к металлическим поверхностям);
• использовать провода с сечением, соответствующим току 10 А (обычно 1,5–2,5 мм2);
• не допускать перекоса при затяжке клемм - это предотвращает нагрев и искрение;
• при использовании в условиях вибрации рекомендуется дополнительно закрепить рукоятку или использовать противоскольжение.

Безопасность и стандарты

Устройство соответствует требованиям к механическим коммутационным аппаратам для промышленного использования. Конструкция обеспечивает:

• видимый разрыв цепи при переводе в положение "0" - важное условие для работы по технике безопасности;
• защиту IP65 - исключает попадание пыли и брызг воды внутрь, что особенно актуально в цехах с влажной средой;
• блокировку - предотвращает случайное включение при обслуживании, если используется в связке с замком или сигнализацией.

Преимущества

• Высокая долговечность благодаря серебросодержащим контактам - меньше износа даже при частых переключениях;
• Надёжная герметизация IP65 - работает в запылённых, влажных и агрессивных средах, где обычные выключатели выходят из строя;
• Простота визуальной проверки состояния - положение рукоятки сразу показывает, включена ли цепь;
• Функция нейтрального положения - позволяет точно контролировать состояние системы и избежать аварийного включения;
• Совместимость с типовой конструкцией шкафов EKF - легко интегрируется в существующие решения.

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой выше 10 А - для таких задач нужны контакторы или автоматические выключатели;
• Не рассчитан на работу в цепях постоянного тока - только переменный ток 50 Гц до 400 В;
• Не следует использовать в качестве основного аппарата защиты от КЗ - он не имеет тепловой или электромагнитной защиты;
• Поворотная рукоятка не предназначена для дистанционного управления - только ручное управление;
• Не подходит для установки вне помещений без дополнительной защиты от прямого солнца и осадков - хотя IP65 защищает от брызг, длительное воздействие погоды может повредить материалы.

Примеры использования

• Отключение трёхфазного двигателя на конвейере перед техобслуживанием;
• Выбор режима работы сварочного аппарата (варка / пауза) с полным отключением сети;
• Ручное переключение между источниками питания (основной / резервный) в щите управления;
• Тестирование оборудования на стенде - быстрое отключение всех фаз для диагностики.

Практические советы

• При замене старого переключателя - обязательно проверьте соответствие количества полюсов и типа рукоятки. ПК-1-14 10А 4P "0-1" с блокировкой IP65 от EKF нельзя заменить на 3-полюсный аналог без изменения схемы;
• Перед первым включением после монтажа проверьте, чтобы рукоятка свободно перемещалась между "0" и "1". Заедание указывает на неправильную сборку или деформацию;
• Для систем с несколькими переключателями используйте цветовые метки на рукоятках - красная = "Вкл.", чёрная = "Выкл." - это ускоряет реакцию персонала;
• При работе в условиях высокой влажности периодически протирайте поверхность рукоятки сухой тканью - конденсат может вызвать коррозию креплений;
• Артикул pk-1-14-10-a65 - это точный идентификатор для заказа запасных частей или аналогов. Сохраняйте его в документации объекта.
