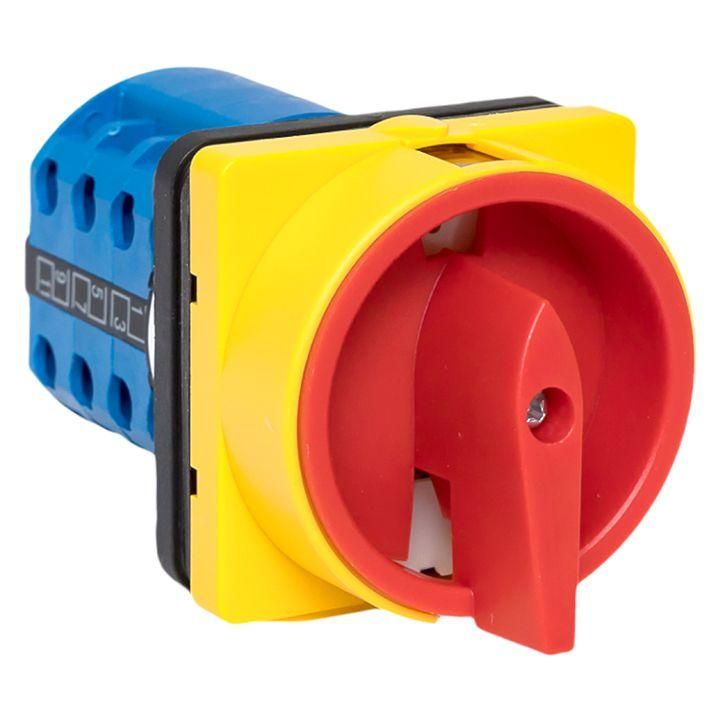

Переключатель кулачковый ПК-1-23 10А 3P "1-0-2" с блокировкой IP65 PROxima |pk-1-23-10-a65| EKF

Переключатель кулачковый ПК-1-23 10А 3P "1-0-2" с блокировкой IP65 от EKF - это надёжный трёхпозиционный коммутационный аппарат для управления направлением работы оборудования в промышленных системах. Устройство предназначено для частых переключений в цепях до 400 В и подходит для установки в шкафах управления, на пультах и в испытательных стендах.

Назначение и область применения

Переключатель кулачковый ПК-1-23 10А 3P "1-0-2" с блокировкой IP65 используется для изменения направления движения электродвигателей, переключения режимов работы оборудования и отключения цепей. Его применяют в:

• Щитах управления и диспетчеризации
• Сварочных аппаратах
• Конвейерах и станках с реверсивным приводом
• Испытательных стендах
• Пультах операторского контроля

Устройство работает как выключатель-разъединитель - обеспечивает физическое отключение цепи в нейтральном положении «0». Подходит для частых переключений благодаря прочной механической конструкции.

Технические характеристики

• Количество полюсов: 3 - позволяет одновременно коммутировать три фазы сети
• Номинальный ток: 10 А - максимальный постоянный ток, который может безопасно проходить через контакты
• Номинальное напряжение: 400 В AC - рассчитан на работу в трёхфазных сетях 50 Гц
• Число положений: 3 ("1-0-2") - два активных положения для реверса + нейтральное «выкл»
• Наличие нейтрального положения: да - полностью размыкает все цепи, исключает случайное включение
• Степень защиты: IP65 - герметичная конструкция защищает от пыли и струй воды из любого направления
• Конструкция: встраиваемое устройство - монтируется в панель или шкаф через отверстие

Совместимость и монтаж

Переключатель кулачковый ПК-1-23 10А 3P "1-0-2" с блокировкой IP65 устанавливается в панели с отверстием подходящего размера - типовой посадочный диаметр соответствует стандартным требованиям для кулачковых переключателей EKF. Для монтажа требуется только отвертка и фиксирующая гайка сзади корпуса. Клеммы рассчитаны на провода сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении фаз - не допускается подключение нулевого провода к контактам этого устройства.

Безопасность и стандарты

Переключатель кулачковый ПК-1-23 10А 3P "1-0-2" с блокировкой IP65 соответствует требованиям к механической прочности и электробезопасности для промышленного оборудования. Конструкция обеспечивает предотвращение случайного включения благодаря механической блокировке между положениями. Серия EKF прошла внутренние тесты на долговечность и соответствие ГОСТ Р 50030.5.1.

Преимущества

• Высокое содержание серебра в контактах снижает нагрев и увеличивает срок службы при частых включениях
• Механическая блокировка исключает переход между положениями «1» и «2» без промежуточного «0» - защищает оборудование от короткого замыкания при реверсе
• Защита IP65 позволяет использовать в запылённых и влажных помещениях без дополнительных кожухов
• Простая и проверенная конструкция требует минимального обслуживания

Ограничения применения

• Не предназначен для автоматического управления - только ручное переключение
• Не рекомендуется для цепей с высокими импульсными нагрузками (например, частотные преобразователи)
• Не следует использовать в качестве основного защитного автомата - он не имеет функции отключения при перегрузке или КЗ
• Работает только в сетях переменного тока 50 Гц, 400 В - не совместим с постоянным током или напряжением выше 400 В

Примеры использования

• Реверсивный привод ленточного конвейера: положение «1» - движение вперёд, «0» - останов, «2» - назад
• Выбор режима работы сварочного аппарата: «1» - ручная дуговая, «0» - выключен, «2» - полуавтомат
• Тестирование двигателя на стенде: переключение между двумя схемами подключения

Практические советы

• Перед монтажом проверьте, что отверстие в панели точно соответствует габаритам корпуса - не используйте силу при установке
• Обеспечьте доступ к рычагу переключения для оператора - не закрывайте его крышками или другими элементами
• При использовании в условиях высокой влажности регулярно осматривайте контакты на окисление - даже IP65 не гарантирует абсолютную защиту от конденсата внутри шкафа
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую часть корпуса
• Для длительной эксплуатации в агрессивной среде рекомендуется периодическая смазка механизма переключения специальной силиконовой смазкой
