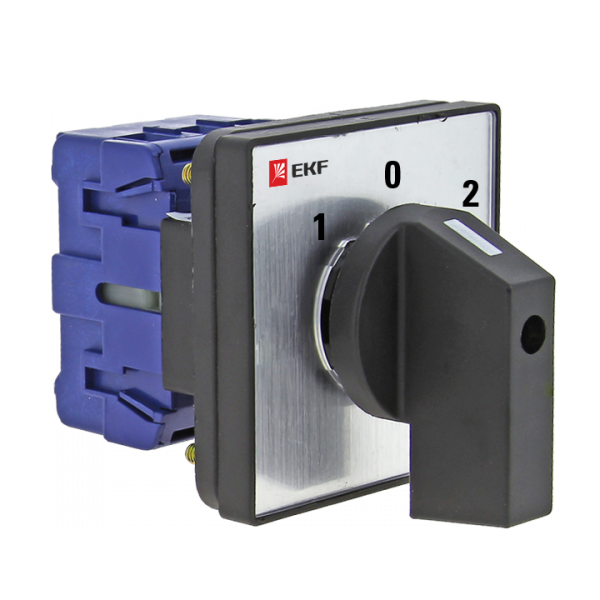

Переключатель кулачковый ПК-1-23 10А 3P "1-0-2" EKF PROxima | pk-1-23-10

Переключатель кулачковый ПК-1-23 10А 3П 1-0-2 от EKF PROxima - это трёхполюсный механический коммутатор с нейтральным положением, предназначенный для ручного переключения цепей переменного тока до 400 В. Подходит для установки в распределительных щитах и пультах управления, где требуется надёжное и долговечное управление нагрузкой.

Назначение и область применения

Переключатель кулачковый ПК-1-23 10А 3П 1-0-2 используется для ручного включения, выключения и переключения трёх фаз электрической цепи между двумя рабочими состояниями с возможностью остановки в нейтральном положении «0». Применяется в системах управления двигателями, нагревателями, конвейерами, насосами и другим оборудованием, требующим безопасного отключения питания без автоматических функций.

Технические характеристики

• Номинальный ток: 10 А - допустимая постоянная нагрузка без перегрева;
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока 50/60 Гц;
• Количество полюсов: 3 - одновременно коммутирует все три фазы;
• Количество положений: 3 (1–0–2) - два рабочих и одно нейтральное (выключенное);
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды;
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов до 2,5 мм2;
• Монтажная ширина: 3 модуля - совместим со стандартными DIN-рейками и панелями;
• Размер передней панели: 48×48 мм - соответствует типовым отверстиям в корпусах;
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим агрессивным средам;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C и влажности до 98 % при 25 C;
• Тип рукоятки: рычаг поворотный - обеспечивает чёткую фиксацию в каждом положении;
• Наличие нейтрального положения: да - позволяет полностью отключить питание без случайного включения;
• Нормативный документ: ГОСТ Р 50030.3-99 - соответствие требованиям к коммутационным аппаратам.

Совместимость и монтаж

Переключатель кулачковый ПК-1-23 10А 3П 1-0-2 предназначен для монтажа на монтажную плату через отверстие 48×48 мм. Крепится с лицевой стороны, что исключает необходимость доступа сзади. Для установки потребуется подготовленное отверстие в панели, а также свободное место внутри шита для вывода проводов. Винтовые зажимы позволяют подключать медные провода сечением до 2,5 мм2 - как одножильные, так и многожильные с наконечниками. Не рекомендуется использовать с алюминиевыми проводами без специальных переходных наконечников.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.3-99, который регламентирует требования к низковольтным коммутационным аппаратам. Конструкция предотвращает случайное прикосновение к токоведущим частям благодаря изолирующему корпусу и расположению контактов внутренне. Нейтральное положение снижает риск аварийного запуска оборудования после отключения. Однако IP20 не обеспечивает защиту от пыли и влаги - использование вне закрытых щитов не допускается.

Преимущества

• Высокое содержание серебра в контактах - снижает переходное сопротивление, увеличивает срок службы и устойчивость к окислению;
• Чёткая фиксация в трёх положениях - минимизирует вероятность некорректного переключения;
• Компактный форм-фактор (3 модуля) - экономит место в щите;
• Простота обслуживания - замена контактов не требуется, при правильной эксплуатации служит десятки тысяч циклов;
• Совместимость с другими изделиями серии EKF PROxima - легко интегрируется в стандартизированные решения.

Ограничения применения

• Не предназначен для работы в условиях высокой запылённости, влажности или агрессивной среды - степень защиты IP20 недостаточна;
• Запрещено использовать для частого включения-выключения двигателей с большой инерционной нагрузкой - риск дугового износа контактов;
• Не подходит для автоматизации - требует ручного управления;
• Не имеет встроенной защиты от перегрузок или коротких замыканий - необходимо применять в паре с автоматическими выключателями;
• Не следует монтировать в местах с вибрацией выше нормы - возможна потеря контакта.

Примеры использования

• Переключение направления вращения трёхфазного электродвигателя (вперёд / стоп / назад);
• Выбор режима работы нагревательного элемента (низкая / выкл / высокая мощность);
• Ручное переключение между основным и резервным источником питания в малых системах;
• Управление конвейерной линией в цехах с минимальной автоматизацией.

Практические советы

• При монтаже проверьте, чтобы отверстие в панели точно соответствовало габаритам 48×48 мм - иначе переключатель будет болтаться;
• Затягивайте винты равномерно, без усилия - переусилие может повредить пластиковые зажимы;
• Для многожильных проводов используйте наконечники типа НШВИ - это повысит надёжность контакта;
• Обязательно отключите питание перед работой с переключателем - даже в нейтральном положении часть контактов может находиться под напряжением;
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - особенно при работе с индуктивными нагрузками.
