Кнопка BA31 зеленая NO EKF PROxima | xb2-ba31

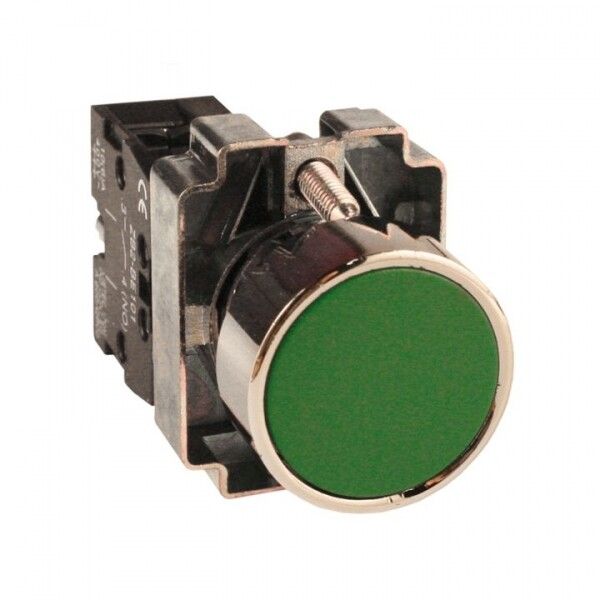

Кнопка BA31 зеленая NO от EKF - это однокнопочный управляемый элемент с нормально замкнутым контактом, предназначенная для ручного управления электрическими цепями в промышленном оборудовании. Артикул xb2-ba31 соответствует серии PROxima и используется там, где требуется надежный, простой и визуально различимый способ запуска или остановки процесса.

Назначение и область применения

Кнопка BA31 зеленая NO служит для включения оборудования через замыкание электрической цепи при нажатии. Цвет зеленый указывает на функцию «пуск» согласно стандартам безопасности. Применяется в системах управления: постах кнопочных, распределительных щитах, станциях управления приводами, конвейерах, насосах и других установках, требующих ручного старта.

Технические характеристики

• Номинальный ток: 7,5 А - выдерживает нагрузку типичных слаботочных цепей управления
• Напряжение: до 660 В переменного тока (AC) / до 400 В постоянного тока (DC)
• Частота: 50 Гц - оптимизирована для сетей в России и странах СНГ
• Количество контактов: один нормально открытый (НО) - замыкает цепь при нажатии, размыкает при отпуске
• Степень защиты: IP40 - защищает от предметов больше 1 мм, но не от воды и пыли
• Материал корпуса: пластик - легкий, износостойкий, не проводящий
• Климатическое исполнение: УХЛ3 - работает в помещениях с умеренным климатом, без экстремальных перепадов температур
• Диапазон температур: от -10C до +40C - не рекомендуется для холодных цехов или улицы
• Габариты: 22×22×12 мм - совместим со стандартными отверстиями 22 мм
• Тип толкателя: цилиндрический - удобен для нажатия пальцем
• Фиксация: без фиксации - кнопка возвращается в исходное положение после отпускания
• Конструкция линзы: круглая - равномерное освещение при использовании с индикаторами

Совместимость и монтаж

Кнопка BA31 зеленая NO монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Подходит для установки в шкафы управления, пульты, стенды. Крепление осуществляется с помощью резьбового фланца внутри корпуса - достаточно затянуть гайку с тыльной стороны. Совместима с другими изделиями серии PROxima от EKF, включая сигнальные лампы и другие кнопки. Для подключения используются клеммы на задней части кнопки - подходят провода сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1-2003) и ГОСТ 12.2.007.13-2000 - что гарантирует соответствие нормам промышленной безопасности и надежности коммутационных устройств. Соответствие стандартам позволяет использовать кнопку в сертифицированных системах управления.

Преимущества

• Ярко выраженная цветовая индикация - зеленый цвет сразу указывает на функцию «пуск»
• Простая механическая конструкция - минимум деталей, высокая отказоустойчивость
• Стандартный размер 22 мм - легко заменить аналогичную кнопку без доработки панели
• Подходит для AC/DC - универсальное применение в различных схемах управления
• Произведена EKF - известный российский бренд с гарантированной доступностью запчастей

Ограничения применения

• Не предназначена для работы во влажных средах - степень защиты IP40 не обеспечивает защиту от брызг и пыли
• Не подходит для установки на улице или в неотапливаемых помещениях - ограниченный диапазон температур (-10…+40 C)
• Не имеет фиксации - нельзя использовать как аварийную остановку (для этого нужны кнопки с фиксацией)
• Не содержит встроенной индикации - для световой индикации нужна отдельная лампа
• Не рассчитана на силовые цепи - максимальный ток 7,5 А подходит только для управления, а не для питания двигателей

Примеры использования

• Запуск конвейера на сборочном участке
• Включение насоса в системе водоснабжения
• Старт станка ЧПУ через пульт управления
• Активация системы вентиляции в помещении
• Ручной запуск резервного источника питания (АВР)

Практические советы

• При монтаже проверьте глубину отверстия - корпус кнопки BA31 зеленая NO имеет толщину 12 мм, чтобы она не торчала слишком сильно
• Используйте только провода с медными жилами и сечением до 2,5 мм2 - большие провода могут повредить клеммы
• Если требуется индикация состояния, сочетайте эту кнопку с лампой EKF того же форм-фактора
• Для условий с повышенной запыленностью выбирайте модели с более высокой степенью защиты (например, IP65)
• Проверяйте соответствие напряжения сети - не используйте в цепях выше 660 В AC или 400 В DC
• Артикул xb2-ba31 - точный идентификатор для заказа запасных частей; сохраняйте его в технической документации
