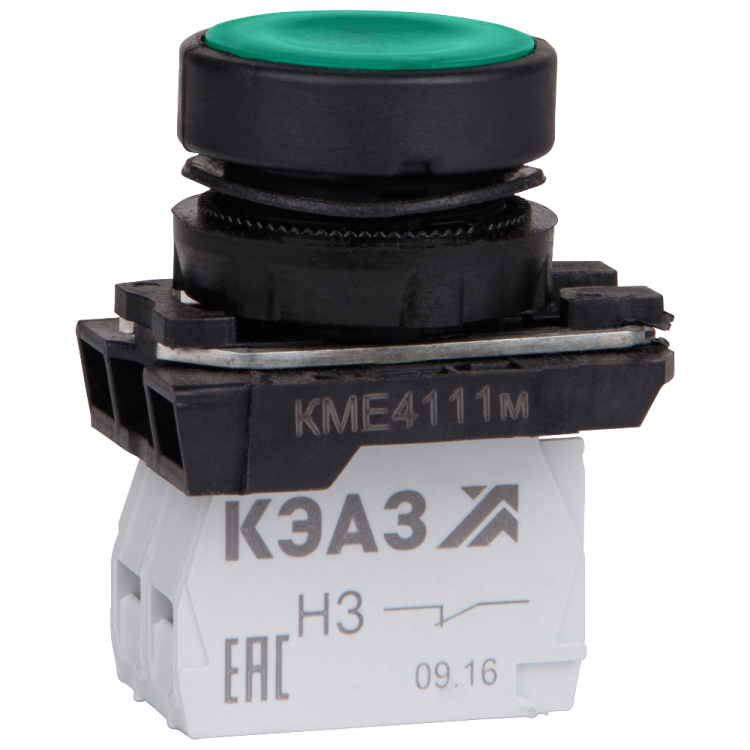

Кнопка управления КМЕ4111м 1но+1нз IP40 цилиндр зел. КЭАЗ 248242

Кнопка управления 1но+1нз цилиндр зелёная IP40 от КЭАЗ (артикул 248242) - это надёжный управляющий элемент для включения и выключения цепей управления в промышленном оборудовании. Простая конструкция, зелёный цвет и цилиндрический толкатель делают её удобной для операторского контроля, а степень защиты IP40 обеспечивает безопасную работу в условиях пыли и механических воздействий.

Назначение и область применения

Кнопка управления 1но+1нз цилиндр зелёная IP40 используется для ручного управления электрическими цепями: запуска, остановки, сброса или сигнализации. Подходит для систем автоматизации, станков, конвейеров, пультов управления и распределительных щитов. Цвет зелёный соответствует стандарту безопасности - указывает на команду «пуск» или «включение». Устройство не имеет самоблокировки, поэтому работает только во время нажатия.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Общее количество переключающих контактов: 2
• Номинальное напряжение: до 660 В переменного тока (AC), 50/60 Гц
• Коммутируемый ток: 10 А
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• Тип толкателя: цилиндрический, плоский
• Способ монтажа: установка в отверстие диаметром 23 мм на лицевую панель
• Фиксация: без фиксации - кнопка возвращается в исходное положение после отпускания
• Подключение: винтовые зажимы для проводов
• Рабочий температурный диапазон: от -25 C до +40 C
• Климатическое исполнение: УХЛ3 - для работы в помещениях с умеренным и холодным климатом
• Цвет кнопки: зелёный; цвет переднего кольца: чёрный
• Конструкция линзы: круглая
• Нормативный документ: ГОСТ IEC 60947-1

Совместимость и монтаж

Кнопка управления 1но+1нз цилиндр зелёная IP40 устанавливается в подготовленное отверстие диаметром 23 мм. Для монтажа требуется доступ к тыльной стороне панели. Конструкция не требует специальных инструментов - достаточно затянуть контактные зажимы и зафиксировать корпус в отверстии. Переднее черное кольцо плотно прилегает к поверхности панели, предотвращая попадание пыли внутрь. Совместима с любыми панелями из металла, пластика или композита толщиной до 5–6 мм. Не подходит для установки в водонасыщенные среды или наружные условия.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-1, что гарантирует соответствие международным нормам для аппаратов управления. Цветовая маркировка (зелёный) соответствует рекомендациям по безопасности: зелёный - «включение», красный - «остановка». Отсутствие фиксации снижает риск случайного включения. IP40 обеспечивает защиту от крупной пыли и случайного прикосновения инструментами, но не защищает от брызг воды или влаги.

Преимущества

• Простая и проверенная конструкция - высокая надёжность при частых срабатываниях
• Два типа контактов (НО и НЗ) позволяют использовать кнопку в сложных схемах управления
• Цилиндрический толкатель легко нажимается даже в перчатках
• Чёткая визуальная индикация благодаря контрастному сочетанию зелёной кнопки и чёрного кольца
• Винтовое подключение - совместимо с медными и алюминиевыми проводами различного сечения

Ограничения применения

• Не применяется в условиях повышенной влажности, дождя, мытья струёй воды - IP40 не защищает от жидкости
• Не предназначен для установки вне помещений или в сырых цехах без дополнительной защиты
• Работает только в диапазоне температур от -25 C до +40 C - ниже или выше возможны отказы
• Отсутствие фиксации делает её непригодной для функций «удержания» - только импульсное управление
• Не подходит для коммутации нагрузок свыше 10 А или напряжений выше 660 В AC

Примеры использования

• Пуск станка на производстве - зелёная кнопка активирует двигатель через контактор
• Сигнализация «готово» на конвейере - замыкание НО контакта включает индикатор
• Остановка аварийного режима - размыкание НЗ контакта отключает питание
• Пульт управления насосной станцией - одновременное использование обоих контактов для логической схемы

Практические советы

• Перед монтажом проверьте точный диаметр отверстия - он должен быть 23 мм, иначе кнопка не будет плотно сидеть
• При подключении используйте провода сечением 0,5–2,5 мм2 - оптимально для винтовых зажимов
• Не затягивайте винты слишком сильно - можно повредить изоляцию или контактные площадки
• Для длительной эксплуатации в пыльных условиях периодически протирайте поверхность кнопки
• Если нужна фиксация - выбирайте другую модель с фиксацией (например, с защёлкой); эта кнопка только импульсная
• Проверяйте целостность контактов при первом включении - особенно если устройство хранилось долго
