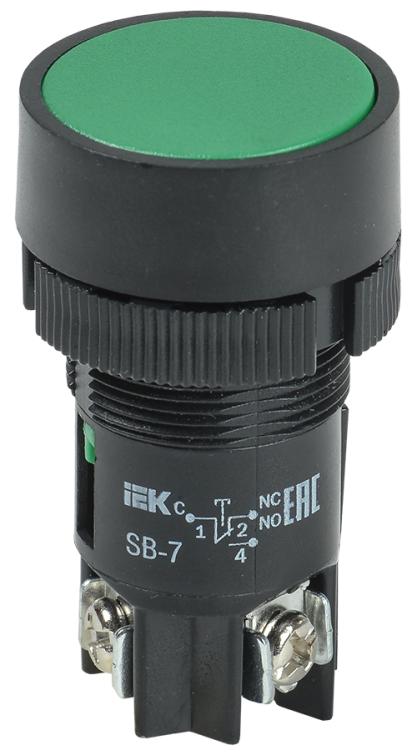

Кнопка управления СВ-7 Пуск, 22 мм, 240 В, 1 НО + 1 НЗ, зеленая GENERICA BBT40-SB7-K06

Кнопка пуск зеленая 1з+1р диаметр 22 мм - устройство для ручного управления электрическими цепями, выпускаемое брендом IEK под артикулом bbt40-sb7-k06. Подходит для запуска оборудования через контакторы и реле, особенно там, где требуется однократное действие без фиксации.

Назначение и область применения

Кнопка пуск зеленая 1з+1р используется для включения электрических устройств: магнитных пускателей, реле автоматики, станков, насосов, конвейеров. Цвет зеленый соответствует нормам безопасности - обозначает команду «пуск». Устройство работает в цепях переменного тока до 660 В и постоянного - до 400 В. Применяется в распределительных щитах, на пультах управления и панелях промышленного оборудования.

Технические характеристики

• Диаметр отверстия для установки: 22 мм
• Тип механизма: с самовозвратом (не фиксируется в нажатом положении)
• Номинальный ток: 7,5 А
• Напряжение: AC/DC до 660 В (переменный ток), до 400 В (постоянный ток)
• Количество контактов: 1 замыкающий (НО) + 1 размыкающий (НЗ)
• Тип толкателя: цилиндрический, плоский
• Цвет кнопки: зеленый
• Способ подключения: винтовые зажимы
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Срок службы: 10 лет
• Климатическое исполнение: УХЛ4 - для работы в помещениях с умеренным и холодным климатом, без воздействия осадков
• Соответствие стандартам: ГОСТ 30011.1, ГОСТ 30011.5.1

Совместимость и монтаж

Кнопка пуск зеленая 1з+1р монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Конструкция состоит из двух частей: внешней головки и внутреннего контактного модуля. Модуль можно легко снять для обслуживания без демонтажа всей кнопки. Для подключения используются винтовые клеммы - подходят провода сечением до 2,5 мм2. Установка требует предварительного выключения питания и соблюдения правил электробезопасности.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 30011.1 и ГОСТ 30011.5.1, которые регламентируют безопасность и надежность кнопочных аппаратов. Цветовая маркировка (зеленый - пуск) соответствует международным практикам. IP40 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - не применяйте во влажных средах или на улице.

Преимущества

• Модульная конструкция: контактный узел меняется без замены всей кнопки
• Четкая визуальная идентификация: зеленый цвет сразу указывает на функцию «пуск»
• Высокий ресурс: срок службы 10 лет при штатных нагрузках
• Поддержка как переменного, так и постоянного тока
• Простое винтовое подключение - совместимо с большинством стандартных проводов

Ограничения применения

• Не предназначен для использования в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP40 недостаточна
• Не подходит для автономного управления мощными двигателями без промежуточных контакторов
• Не имеет встроенной подсветки - нельзя использовать как сигнальную кнопку
• Работает только в температурном диапазоне, предусмотренном для исполнения УХЛ4

Примеры использования

• Запуск станка ЧПУ на производстве
• Активация конвейера в пищевой промышленности
• Включение насоса в системе водоснабжения
• Ручной пуск вентилятора в HVAC-панели
• Управление пуском электродвигателя через магнитный пускатель

Практические советы

• Перед монтажом проверьте глубину панели - корпус кнопки должен полностью войти, не задевая за внутренние элементы щита
• При подключении используйте кольцевые наконечники на проводах - это повысит надежность винтового соединения
• Не затягивайте винты слишком сильно - есть риск повредить пластиковую часть клеммника
• Для многократного использования рекомендуется контролировать состояние контактов каждые 1–2 года
• Если нужна световая индикация - выбирайте другую модель с лампой; эта кнопка не предусматривает подсветку
