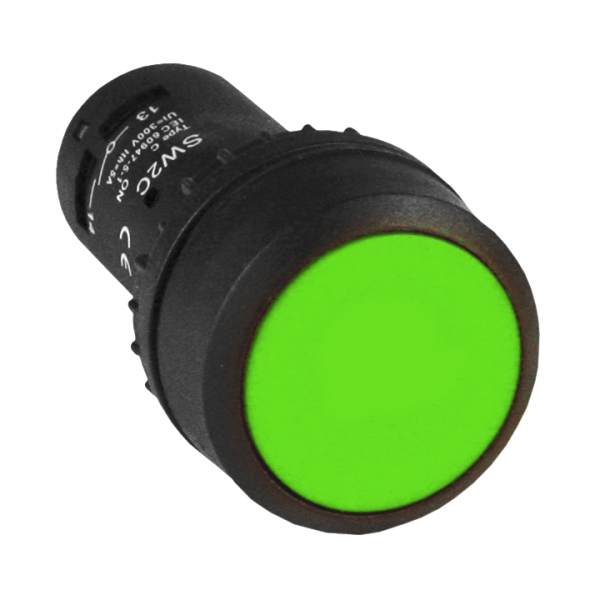

Кнопка SW2C-11 возвратная зеленая NO+NC EKF PROxima | sw2c-11s-g

Кнопка возвратная зеленая NO+NC SW2C-11 от EKF - это устройство управления с одним нормально разомкнутым и одним нормально замкнутым контактами, предназначенное для ручного включения и выключения оборудования в промышленной автоматизации. Модель SW2C-11 обеспечивает надежную работу в условиях повышенной запыленности и влаги благодаря защите IP54.

Назначение и область применения

Кнопка возвратная зеленая NO+NC SW2C-11 используется для ручного управления технологическими процессами: запуска, остановки, сброса аварийных ситуаций. Подходит для установки в кнопочные посты, щиты управления, распределительные устройства и системы автоматического включения резерва. Цвет зеленый соответствует стандарту на команды «пуск» или «включение». Применяется в системах с переменным током до 660 В и постоянным до 400 В, частотой 50 Гц.

Технические характеристики

• Номинальный ток: 7,5 А
• Напряжение: до 660 В AC / до 400 В DC
• Частота: 50 Гц
• Контакты: 1 НО (нормально разомкнутый) + 1 НЗ (нормально замкнутый)
• Тип толкателя: цилиндрический
• Тип кнопки: плоская
• Крепление: винтовое
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Материал корпуса: пластик
• Диапазон температур: от -10 C до +40 C
• Климатическое исполнение: УХЛ3 - для работы в умеренном и холодном климате с возможностью воздействия влажности
• Габариты: 22×22×29 мм
• Конструкция линзы: круглая
• Способ монтажа: на лицевую панель

Совместимость и монтаж

Кнопка SW2C-11 монтируется через отверстие диаметром 22 мм в панели. Крепление осуществляется с помощью двух винтов на задней части корпуса - после вставления кнопки в отверстие они затягиваются изнутри. Для подключения используются клеммы с зажимом провода до 2,5 мм2. Совместима с любыми стандартными панелями толщиной до 8 мм. Не требует специальных инструментов - достаточно отвертки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1-2003) и ГОСТ 12.2.007.13-2000 - нормативам для аппаратов управления в электроустановках. Соответствие гарантирует безопасность при работе в промышленных условиях и совместимость с другими компонентами автоматических систем.

Преимущества

• Комбинированные контакты НО+NC позволяют использовать одну кнопку для управления двумя цепями одновременно - например, включить двигатель и отключить световой сигнал.
• Защита IP54 делает её пригодной для установки в помещениях с высокой влажностью или пылью - на заводах, в цехах, на открытых площадках под навесом.
• Плоская форма и цилиндрический толкатель обеспечивают удобное нажатие даже в перчатках.
• Пластиковый корпус устойчив к механическим повреждениям и химически агрессивным средам, характерным для промышленной среды.

Ограничения применения

• Не рекомендуется для установки вне помещений под открытым небом - защита IP54 не предохраняет от длительного воздействия дождя или струй воды.
• Работает только в диапазоне температур от -10 C до +40 C - при более низких температурах материал становится хрупким, при более высоких - риск деформации.
• Не имеет фиксации - кнопка всегда возвращается в исходное положение. Не подходит для функций «удержание» или «блокировка».
• Не рассчитана на частые импульсные нагрузки выше 7,5 А - превышение тока снижает срок службы контактов.

Примеры использования

• Запуск насоса на водозаборе - зеленая кнопка активирует питание, а НЗ-контакт отключает сигнализацию «остановка».
• Остановка конвейера в аварийной ситуации - кнопка возвращает систему в режим ожидания, одновременно включая красный индикатор.
• Управление пуском станка с ЧПУ - комбинация НО и НЗ позволяет передать два сигнала: «вкл.» и «выкл.» в контроллер.

Практические советы

• При монтаже проверьте глубину отверстия в панели - габариты кнопки SW2C-11 составляют 29 мм, поэтому необходимо минимум 30–35 мм свободного пространства сзади.
• Подключайте провода плотно - слабый контакт при токе 7,5 А вызывает нагрев и окисление клемм.
• Для многократного использования в шкафах управления выбирайте модели с маркировкой SW2C-11S-G - такая версия имеет усиленные контакты и лучшую долговечность.
• Не используйте кнопку в качестве основного рубильника - она предназначена только для управления, а не для отключения питания под нагрузкой.
