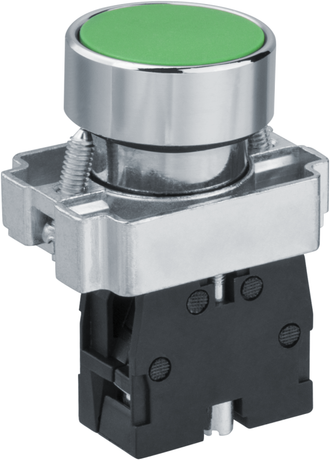

Кнопка d22мм NO 82 818 NBI-B-08-G зел. Navigator 82818 24427

Кнопка NBI-B-08-G зеленая d22мм нормально открытая (NO) от бренда Navigator - это однопостовая управляющая кнопка с нормально открытым контактом, предназначенная для включения цепей управления в промышленном оборудовании. Артикулы 82818 и 24427 соответствуют этой модели, которая легко монтируется на панели и подходит для работы в условиях температур от -25C до +55C.

Назначение и область применения

Кнопка NBI-B-08-G используется для ручного управления электрическими цепями: запуска, остановки или сигнализации в системах автоматизации. Подходит для комплектации пультов управления, шкафов, панелей и постов в стационарных установках. Работает с переменным током до 660 В/50 Гц или постоянным током до 400 В. Часто применяется на станках, конвейерах, насосных станциях и других устройствах, где требуется надежный и простой способ активации команды.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Тип контакта: нормально открытый (НО), один контакт
• Максимальное напряжение: 660 В переменного тока, 400 В постоянного тока
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Температурный диапазон: от -25 C до +55 C
• Цвет кнопки: зеленый
• Тип толкателя: цилиндрический
• Конструкция: плоская кнопка с круглой линзой
• Количество постов: 1
• Фиксация: без механической фиксации - кнопка не защелкивается
• Способ монтажа: через отверстие в лицевой панели

Совместимость и монтаж

Кнопка NBI-B-08-G устанавливается в подготовленное отверстие диаметром 22 мм на передней панели оборудования. Кабель подключается к клеммам снизу - провода фиксируются винтами. Для сборки не требуются специальные инструменты. Благодаря отсутствию фиксации, кнопка легко заменяется или извлекается - удобно при обслуживании. Убедитесь, что толщина панели позволяет плотно закрепить корпус без люфта.

Безопасность и стандарты

Изделие соответствует требованиям к управляемому оборудованию в промышленной среде. Степень защиты IP40 обеспечивает безопасную работу в помещениях с минимальными рисками попадания пыли или крупных частиц. Не предназначена для использования во влажных, пыльных или наружных условиях. Работает в рамках допустимых значений напряжения - превышение может повредить контакты.

Преимущества

• Быстрая установка и замена благодаря стандартному диаметру 22 мм и отсутствию сложной фиксации
• Устойчивость к широкому диапазону температур - подходит для холодных цехов и нагреваемых зон
• Четкая визуальная индикация цветом: зеленый цвет соответствует стандарту IEC для кнопок “пуск” или “включение”
• Простая конструкция снижает вероятность отказа и упрощает диагностику

Ограничения применения

• Не использовать в условиях повышенной влажности, брызг, дождя или мытья струей воды - IP40 не обеспечивает защиту от жидкости
• Не применять в местах с высоким уровнем пыли, особенно металлической - возможен забив контактов
• Не рассчитана на автономное удержание положения - после нажатия возвращается в исходное состояние
• Подходит только для цепей управления, не для силовых нагрузок выше указанных значений

Примеры использования

• Кнопка старта на пульте управления станком с ЧПУ
• Активация конвейера в логистическом комплексе
• Сигнальная кнопка “вкл.” на распределительном щите
• Ручной запуск насоса в системе водоснабжения

Практические советы

• Перед монтажом проверьте глубину отверстия - корпус кнопки должен полностью входить, чтобы линза была flush с поверхностью панели
• При подключении используйте провода сечением не более 2,5 мм2 - клеммы рассчитаны на этот диапазон
• Для многократного использования в вибрационных средах рекомендуется дополнительно закрепить провода хомутами
• Если нужна фиксация в нажатом состоянии - выбирайте другую модель с функцией “самофиксации”, так как эта кнопка не имеет такой возможности
• Проверяйте соответствие напряжения сети - превышение даже на 10 % может вызвать сваривание контактов
