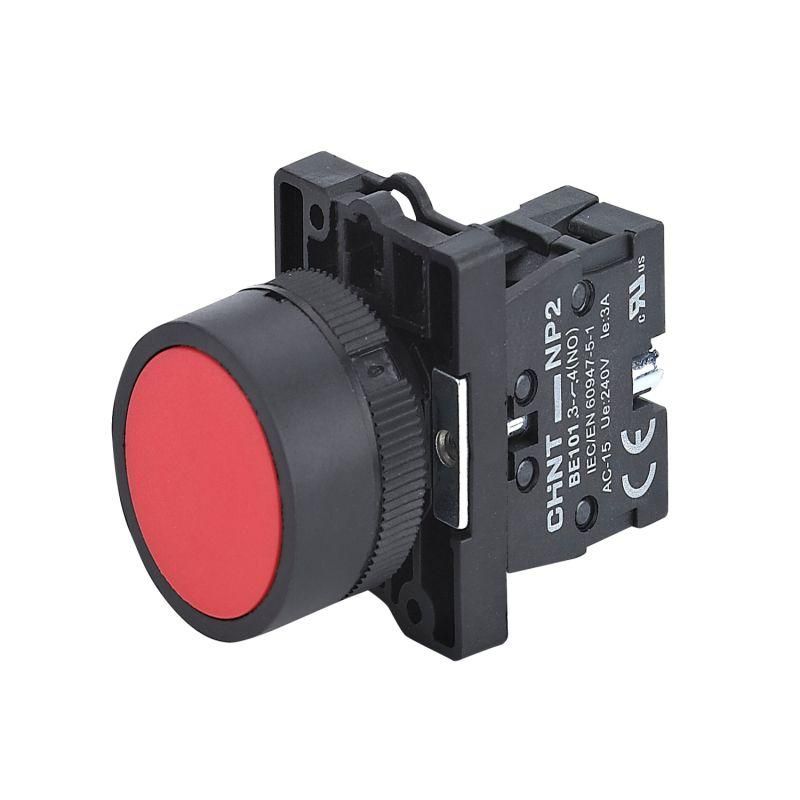

Кнопка управления NP2-EA41 без подсветки красная 1НО, IP40 (R) | 574628 CHINT

Кнопка управления NP2-EA41 без подсветки 1НО, IP40, красная - это простой и надёжный элемент управления для ручного включения оборудования. Бренд CHINT предлагает эту модель в артикуле 574628 для установки на панели управления там, где требуется однократное нажатие без удержания.

Назначение и область применения

Кнопка управления NP2-EA41 предназначена для ручного включения устройств через замыкание одного нормально разомкнутого контакта. Подходит для систем, где не нужна постоянная активация - например, запуск двигателя, включение насоса или срабатывание аварийной цепи. Часто используется в панелях управления станков, конвейеров, вентиляционных систем и другого промышленного оборудования.

Технические характеристики

• Количество нормально разомкнутых (НО) контактов: 1 - замыкает цепь при нажатии, размыкает при отпускании
• Степень защиты: IP40 - защищает от твёрдых предметов больше 1 мм, но не от воды и пыли
• Цвет кнопки: красный - стандартный цвет для команд «включить» или «запуск»
• Диаметр монтажного отверстия: 22 мм - совместим со стандартными круглыми корпусами и панельными cut-outs
• Форма: круглая, плоская - удобна для нажатия пальцем, не выступает из поверхности
• Тип фиксации: без фиксации - возвращается в исходное положение после отпускания
• Материал переднего кольца: пластик - легкий, устойчивый к коррозии, не проводит ток
• Количество постов: 1 - одна кнопка в одном корпусе
• Количество переключающих контактов: 0 - не имеет NO/NC комбинаций, только один НО контакт

Совместимость и монтаж

Кнопка управления NP2-EA41 монтируется в панель через отверстие диаметром 22 мм. Переднее кольцо плотно фиксируется за счёт зажимов внутри корпуса. Для подключения используются клеммы на задней части устройства - подходят провода до 2,5 мм2. Установка возможна в любую вертикальную или горизонтальную поверхность, но требует жесткой фиксации панели, чтобы избежать люфта при частом использовании.

Безопасность и стандарты

Изделие соответствует базовым требованиям безопасности для промышленного оборудования. Степень защиты IP40 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не рассчитана на работу во влажной среде или в условиях пылевой нагрузки. Не предназначен для взрывоопасных зон.

Преимущества

• Простая конструкция - минимум деталей, высокая надёжность
• Универсальный монтаж - стандартный диаметр 22 мм подходит ко многим панелям
• Чёткая визуальная индикация - красный цвет легко распознаётся даже в условиях плохого освещения
• Нет подсветки - снижает энергопотребление и сложность схемы

Ограничения применения

• Не использовать в помещениях с повышенной влажностью, брызгами воды или мытьём шлангом - IP40 не защищает от жидкости
• Не применять в местах с сильным пылеобразованием - пыль может попасть внутрь механизма
• Не подходит для функций «удержания» или «переключения состояния» - только импульсное включение
• Пластиковое переднее кольцо не выдерживает механических ударов или воздействия растворителей

Примеры использования

• Запуск станка с ЧПУ - нажатие кнопки включает двигатель, отпускание не влияет на работу
• Активация конвейера вручную - оператор нажимает кнопку, чтобы начать движение
• Подача сигнала на пульт управления - включение светового или звукового оповещения
• Ручной запуск воздушного компрессора в мастерской

Практические советы

• Перед установкой проверьте глубину панели - корпус кнопки NP2-EA41 требует свободного места сзади для кабельного вывода
• Используйте кабельные вводы с герметичными уплотнениями, если провода проходят через стенку панели
• Не затягивайте крепления слишком сильно - пластиковое кольцо может треснуть
• Для длительной работы в условиях вибрации рекомендуется дополнительно закрепить корпус клеем или хомутами
• Если нужна подсветка или двойной контакт - выбирайте другие модели серии NP2, например, с индексом EA42
