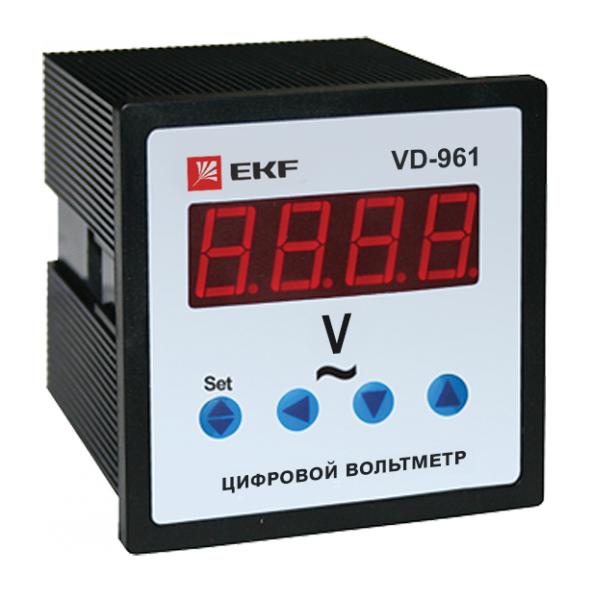

Вольтметр VM-D961 цифровой на панель 96х96 однофазный EKF PROxima | vd-961

Вольтметр цифровой на панель 96×96 однофазный EKF PROxima (артикул vd-961) предназначен для точного измерения напряжения в сетях переменного тока и монтируется в щитовое оборудование. Устройство сочетает высокую точность, компактную форму и возможность подключения через трансформаторы, что делает его универсальным решением для промышленных и бытовых объектов.

Назначение и область применения

Вольтметр цифровой на панель 96×96 однофазный EKF PROxima используется для контроля уровня напряжения в электрических цепях переменного тока. Применяется в распределительных щитах промышленных установок, жилых домах, офисных зданиях и коммунальной инфраструктуре. Подходит для мониторинга напряжения на входе, в групповых линиях или на выводах оборудования. Особенно эффективен там, где требуется точный цифровой показатель вместо аналогового индикатора.

Технические характеристики

• Класс точности: 0,5 - обеспечивает минимальную погрешность измерения, что важно для энергоаудита и балансировки нагрузок;
• Тип напряжения: переменный ток (AC) - работает только в сетях с синусоидальной формой сигнала, частотой 50–60 Гц;
• Диапазон измерений: 0…9999 В - способен отображать высокие значения, в том числе при использовании внешних трансформаторов напряжения;
• Индикация: цифровая ЖК-панель - четкий, контрастный экран, легко читается даже при слабом освещении;
• Исполнение: на переднюю панель - монтируется в вырез 96×96 мм, фиксируется за счет зажимов сзади;
• Трансформаторное включение: да - можно подключать через измерительные трансформаторы напряжения (ТИ) для работы с высокими напряжениями до 10 кВ и выше;
• Потребляемая мощность: 8 Вт - требует подключения к сети управления или вспомогательному питанию; не является пассивным прибором;
• Модульная ширина: 2 модуля - совместим с DIN-рейкой стандартной ширины 17,5 мм (2 × 17,5 = 35 мм);
• Сертификация: есть - соответствует требованиям РФ и ЕАЭС, имеет документы на соответствие ГОСТ и ТР ТС.

Совместимость и монтаж

Установка вольтметра цифрового на панель 96×96 однофазный EKF PROxima выполняется в подготовленный прямоугольный вырез 96×96 мм в дверце или стенке щита. Для надежной фиксации используются два пластиковых зажима с тыльной стороны корпуса. При трансформаторном подключении необходимо подвести провода от вторичной обмотки трансформатора напряжения (например, ТЛ-0,5 или аналогичного). Напряжение питания прибора берётся от самой измеряемой цепи - внешний источник не нужен. Клеммы обозначены: L (фаза), N (ноль). Обязательно соблюдать полярность при подключении к трансформатору.

Безопасность и стандарты

Вольтметр цифровой на панель 96×96 однофазный EKF PROxima сертифицирован в соответствии с требованиями безопасности ЕАЭС и ГОСТ Р 50030.2. Он рассчитан на работу в условиях, не выходящих за пределы нормальных температур (от -10C до +40C) и влажности (до 80%). Защита IP20 - допускает использование только внутри закрытых щитов, исключающих доступ к токоведущим частям. Не предназначен для установки во влажных, взрывоопасных или агрессивных средах.

Преимущества

• Высокий класс точности 0,5 - значительно лучше, чем у старых стрелочных приборов (обычно 1,5–2,5);
• Поддержка трансформаторного включения - позволяет использовать один тип прибора для сетей 220 В и 10 кВ;
• Четкая цифровая индикация - минимизирует ошибки считывания, особенно в условиях плохого света;
• Стандартный габарит 96×96 мм - совместим с большинством существующих щитов и панелей;
• Низкое энергопотребление (8 Вт) - не нагружает систему управления.

Ограничения применения

• Не работает с постоянным током (DC) - только для AC;
• Требует подключения к измеряемой цепи - нельзя использовать как автономный монитор;
• Не защищен от попадания воды и пыли (IP20) - запрещена установка вне щитов или в сырых местах;
• Потребляет 8 Вт - не подходит для маломощных систем с ограниченным резервом питания;
• Не имеет функций регистрации, протоколирования или связи - только отображение текущего значения.

Примеры использования

• Контроль напряжения на вводе в распределительном щите многоэтажного дома;
• Мониторинг напряжения после трансформатора 10/0,4 кВ в промышленном цехе;
• Установка в автоматическом щите насосной станции для защиты от перенапряжения;
• Контрольный прибор в щите АВР (автоматического ввода резерва);
• Измерение в щитах управления станками, конвейерами, HVAC-системами.

Практические советы

• При подключении через трансформатор напряжения проверьте коэффициент трансформации - он влияет на масштабирование показаний. Например, при ТН 10000/100 В на экране будет отображаться реальное напряжение в сети, если прибор правильно настроен;
• Обязательно используйте изолированные провода сечением не менее 1,5 мм2 для подключения к трансформаторам - ток в цепи вторичной обмотки может достигать нескольких ампер;
• При замене старого аналогового вольтметра учтите, что новый прибор потребляет больше энергии - проверьте нагрузку на цепь питания;
• Не затягивайте клеммы слишком сильно - пластиковые контакты могут треснуть;
• Для удобства обслуживания рекомендуется размещать прибор на уровне глаз в щите - чтобы показания были видны без наклона головы.
