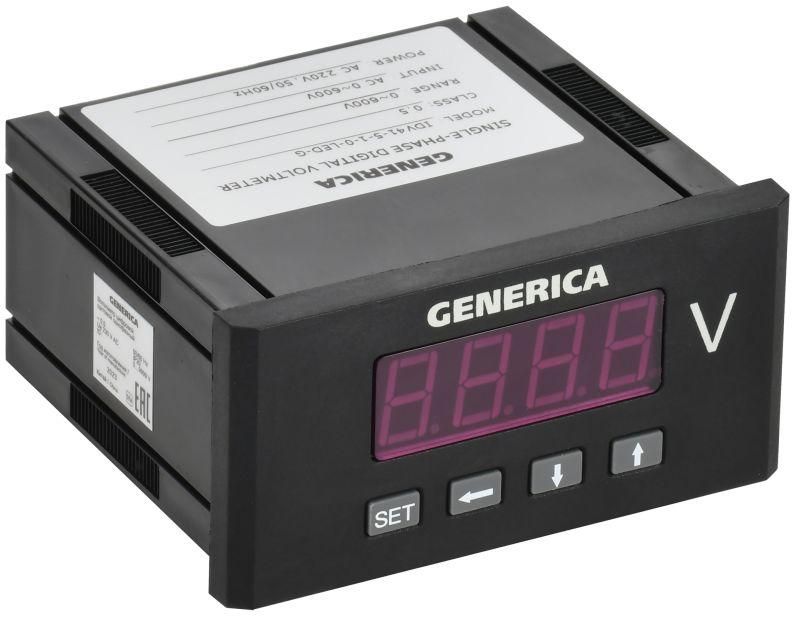

Вольтметр цифровой щитовой однофазный 48х96мм LED | IDV41-5-1-0-LED-G GENERICA IEK

Вольтметр цифровой щитовой однофазный 48×96 мм LED от GENERICA (артикул idv41-5-1-0-led-g) предназначен для точного измерения напряжения в сетях переменного тока и устанавливается в шкафы управления на переднюю панель. Устройство совместимо с трансформаторами тока ТТИ IEK и подходит для промышленных, коммерческих и жилых объектов.

Назначение и область применения

Вольтметр цифровой щитовой однофазный 48×96 мм LED используется для контроля уровня напряжения в распределительных электросетях до 1000 В. Применяется в щитах автоматики, силовых шкафах, системах учёта и управления на предприятиях, в офисах, ЖКХ и других объектах с однофазным питанием. Подходит для постоянного наблюдения за состоянием сети, особенно там, где важна точность показаний.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Диапазон измерений: до 9999 В - позволяет контролировать высокие значения напряжения, включая линейные напряжения в трёхфазных системах через внешние трансформаторы
• Класс точности: 0.5 - погрешность не более +-0.5% от верхнего предела измерения, что соответствует промышленному уровню точности
• Индикация: светодиодная (LED), яркая, хорошо видна даже при слабом освещении
• Измерительная система: цифровая - исключает механические погрешности, обеспечивает стабильность показаний
• Трансформаторное включение: да - устройство рассчитано на работу с внешними трансформаторами напряжения (например, ТТИ IEK), что позволяет измерять высокие напряжения безопасно
• Исполнение: на переднюю панель - монтируется в проём 48×96 мм, как стандартные щитовые приборы
• Модульное исполнение: да - легко интегрируется в модульные щиты и панели
• Потребляемая мощность: 1 Вт - минимальное энергопотребление, не нагружает сеть
• Сертификация: есть - соответствие ТР ТС 004/2011 (электромагнитная совместимость) и ТР ТС 020/2011 (безопасность оборудования)

Совместимость и монтаж

Вольтметр цифровой щитовой однофазный 48×96 мм LED требует подключения через внешний трансформатор напряжения (например, ТТИ IEK). Непосредственно к сети 220/380 В он не подключается - необходимо использовать делители напряжения. Монтаж осуществляется в стандартный прямоугольный проём 48×96 мм. Крепление фиксируется двумя боковыми зажимами. Для подключения используются клеммы на задней панели - провода сечением до 2.5 мм2. Обязательно соблюдать полярность при подключении вторичной обмотки трансформатора.

Безопасность и стандарты

Устройство сертифицировано в соответствии с техническими регламентами ЕАЭС: ТР ТС 004/2011 (EMC) и ТР ТС 020/2011 (низковольтное оборудование). Это гарантирует безопасную работу в условиях электромагнитных помех и соответствие нормам защиты персонала. Корпус выполнен из самозатухающего пластика, не поддерживающего горение.

Преимущества

• Высокая точность класса 0.5 - надёжно для контроля качества электроэнергии
• Яркий LED-дисплей - удобен для удалённого наблюдения
• Поддержка трансформаторного включения - расширяет возможности измерения без изменения схемы
• Малое энергопотребление (1 Вт) - снижает нагрузку на источник питания
• Стандартный форм-фактор 48×96 мм - совместим со всеми типовыми щитами

Ограничения применения

• Не предназначена для прямого подключения к сети 220/380 В - обязательно использование трансформатора напряжения
• Не работает с постоянным током - только переменный ток
• Не имеет функций регистрации или передачи данных - только индикация текущего значения
• Не рекомендовано применение во взрывоопасных средах - отсутствует взрывозащита

Примеры использования

• Щиты управления насосными станциями
• Распределительные пункты (РП) и подстанции (ПП) в жилых комплексах
• Шкафы автоматизации конвейеров и станков
• Панели учёта электроэнергии в торговых центрах
• Системы мониторинга напряжения в серверных помещениях

Практические советы

• Выбирайте трансформатор напряжения с коэффициентом преобразования, соответствующим вашему максимальному измеряемому напряжению - например, 10 кВ / 100 В
• Проверьте посадочный размер 48×96 мм перед установкой - некоторые щиты имеют допуски +-1 мм
• При использовании нескольких приборов в одном щите убедитесь, что все они подключены к одной фазе, чтобы избежать ошибочных показаний
• Не закрывайте лицевую панель плотной крышкой - это может затруднить считывание значений и вызвать перегрев
• При замене старого аналогового вольтметра - проверьте, совпадают ли цепи подключения вторичной обмотки трансформатора
