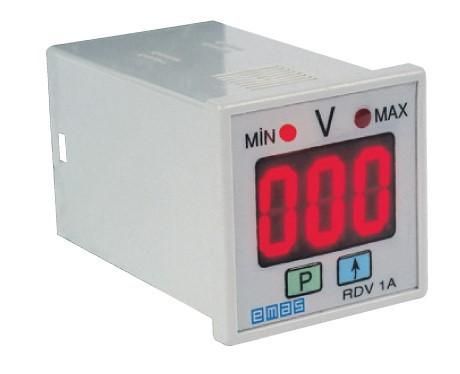

Вольтметр цифровой программируемый 0-600В 230В (1 перекл. контакт) EMAS RDV1A

Цифровой вольтметр EMAS RDV1A - щитовой прибор для измерения и контроля напряжения в пределах 0–600 В с одним переключающим контактом. Устройство сочетает точную индикацию с функцией автоматического управления при достижении порогового значения, что делает его удобным решением для систем автоматизации и защиты оборудования.

Назначение и область применения

EMAS RDV1A предназначен для постоянного мониторинга напряжения в распределительных щитах, панелях управления и силовых цепях. При достижении заданного уровня напряжения (например, 230 В +- допуск) встроенный реле замыкает или размыкает один контакт - это позволяет автоматически отключить нагрузку, запустить аварийную сигнализацию или активировать резервный источник питания.

Подходит для использования в промышленных системах: станки, насосы, конвейеры, системы освещения, HVAC, где важна стабильность напряжения и быстрая реакция на отклонения.

Технические характеристики

• Диапазон измерения: 0–600 В переменного тока
• Уставки: programmable порог срабатывания (например, 230 В)
• Выход: 1 переключающий контакт (SPDT)
• Номинальный ток контакта: 5 А
• Макс. коммутируемая мощность: 1250 ВА
• Макс. напряжение контактов: 250 В переменного тока
• Питание устройства: 12–24 В постоянного/переменного тока или 200 В переменного тока
• Потребление: до 2 ВА (перем. ток) / 2 Вт (пост. ток)
• Точность установки: +-2%
• Время срабатывания: менее 100 мс
• Рабочая температура: –25 C до +80 C
• Степень защиты: IP30 (защита от доступа пальцев и крупных частиц, но не от воды)
• Частота сети: 50–60 Гц
• Электрический и механический ресурс: 1 000 000 операций
• Макс. частота включений: 6000 раз в час
• Вес: 60 г
• Стандарт: TS3537

Совместимость и монтаж

EMAS RDV1A устанавливается в электрическом шкафу двумя способами:

• На DIN-рейку 35 мм - через отдельную крепёжную колодку с 8 выводами (не входит в комплект, требуется дополнительно);
• С помощью гибкого хомута - для фиксации на плоской поверхности внутри щита.

Питание подаётся на клеммы устройства: можно использовать как переменный, так и постоянный ток в указанных пределах. Контакты реле - нормально разомкнутые/замкнутые, подходят для подключения сигналов, реле, световых индикаторов или маломощных нагрузок.

Не требует внешнего программирования - уставка задаётся внутренними переключателями или потенциометрами (конструктивно закрыты, не пользовательские).

Безопасность и стандарты

EMAS RDV1A соответствует стандарту TS3537, который регламентирует требования к щитовым приборам в промышленных системах. Степень защиты IP30 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от влаги - применение вне герметичных корпусов возможно только в сухих помещениях.

Преимущества

• Цифровая индикация - чёткое отображение текущего напряжения, исключает ошибки считывания;
• Один контакт - простота интеграции в существующие схемы управления;
• Широкий диапазон рабочего напряжения (0,85–1,1 Ue) - устойчивость к просадкам и скачкам;
• Индикация состояния - светодиод показывает активность реле, упрощает диагностику;
• Высокий ресурс - надёжность при длительной работе в режиме частых включений;
• Малый вес и габариты - экономия места в плотных щитах.

Ограничения применения

• Не предназначен для работы во влажной среде - IP30 не защищает от брызг и пара;
• Контакт рассчитан на 5 А - нельзя использовать для прямого управления двигателем, нагревателем или другой мощной нагрузкой без промежуточного контактора;
• Не имеет настроек задержки включения/выключения - в описании производителя указаны такие возможности, но они относятся к другому продукту (реле времени EMAS), а не к этому вольтметру;
• Питание от 200 В переменного тока - не совместимо с сетями ниже 12 В или выше 200 В без преобразователя.

Примеры использования

• Автоматическое отключение насоса при падении напряжения ниже 190 В;
• Запуск резервного генератора при превышении 250 В в трёхфазной сети;
• Индикация и отключение световой рекламы при перебоях в питании;
• Защита чувствительного оборудования (ЧПУ, контроллеры) от высокого напряжения.

Практические советы

• Перед установкой проверьте соответствие напряжения питания в вашей системе - устройство работает только при 12–24 В или 200 В, но не на 380 В или 110 В;
• Если управляемая нагрузка >5 А, обязательно используйте промежуточное реле или контактор;
• При монтаже на DIN-рейку убедитесь, что колодка с 8 выводами совместима с моделью RDV1A - она продается отдельно;
• Не открывайте корпус - внутренняя настройка уставок недоступна пользователю; если нужна другая уставка - выбирайте другую модификацию;
• Учитывайте температурный режим: при температуре выше +60 C срок службы может снизиться - обеспечьте вентиляцию в щите.
