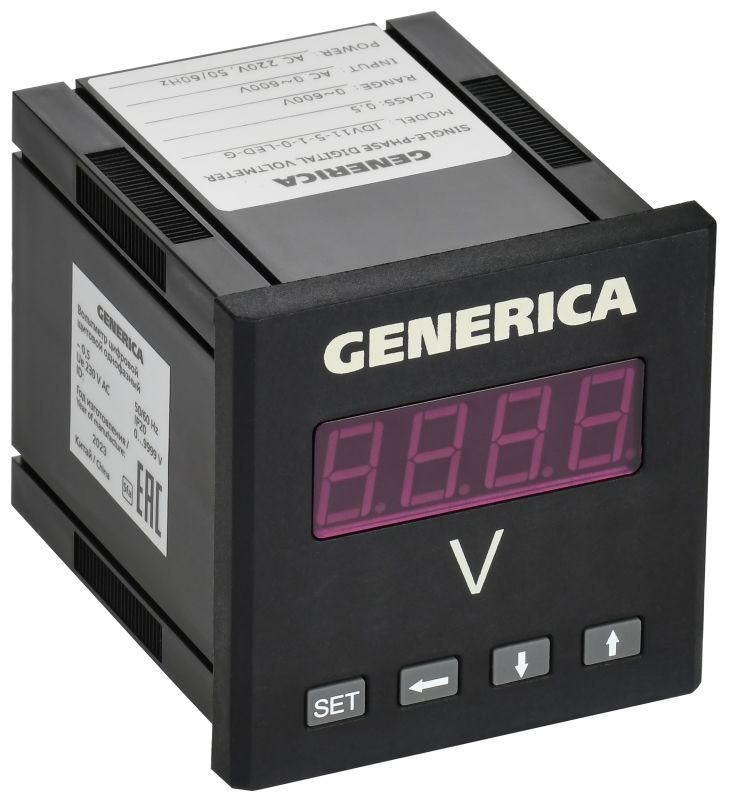

Вольтметр цифровой щитовой однофазный 72х72мм LED | IDV11-5-1-0-LED-G GENERICA IEK

Вольтметр цифровой щитовой однофазный 72×72 мм LED от GENERICA (артикул idv11-5-1-0-led-g) предназначен для точного измерения напряжения в сетях переменного тока и устанавливается в шкафы управления на переднюю панель. Устройство совместимо с трансформаторами тока ТТИ IEK и подходит для промышленных, коммерческих и жилых объектов.

Назначение и область применения

Вольтметр цифровой щитовой однофазный 72×72 мм LED используется для контроля уровня напряжения в распределительных электросетях до 1000 В. Применяется в комплектных устройствах: щитах автоматики, силовых шкафах, пунктах приема электроэнергии. Подходит для установки на предприятиях, в офисах, ЖЭКах, на производстве - там, где требуется постоянный мониторинг напряжения.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Диапазон измерений: до 9999 В - позволяет контролировать высокие значения напряжения, включая сети с повышением через трансформаторы
• Класс точности: 0.5 - погрешность не более +-0.5% от верхнего предела измерения, обеспечивает надежную информацию для технического учета
• Индикация: светодиодная (LED), яркая, хорошо видна даже при слабом освещении
• Измерительная система: цифровая - исключает механические погрешности, устойчив к вибрациям
• Трансформаторное включение: да - устройство рассчитано на работу через внешние трансформаторы напряжения (например, ТТИ IEK), что позволяет безопасно измерять высокие напряжения
• Исполнение: на переднюю панель - монтируется в отверстие 68×68 мм, фиксируется зажимами сзади
• Модульное исполнение: да - совместимо со стандартными DIN-рейками и модульными шкафами
• Потребляемая мощность: 1 Вт - минимальное энергопотребление, не нагружает сеть
• Сертификация: есть - соответствует ТР ТС 004/2011 (безопасность оборудования) и ТР ТС 020/2011 (электромагнитная совместимость)

Совместимость и монтаж

Вольтметр цифровой щитовой однофазный 72×72 мм LED требует подключения через трансформатор напряжения. Он не предназначен для прямого подключения к сети 380/220 В. Для работы необходимо использовать трансформаторы типа ТТИ IEK с выходным напряжением 100 В или 120 В. Монтаж осуществляется в панели с отверстием 68×68 мм. После вставки прибора фиксируется двумя пластиковыми зажимами с тыльной стороны. Клеммы для подключения проводов расположены сзади - доступны после установки. Работает с любыми стандартными трансформаторами напряжения, имеющими выход 100–120 В.

Безопасность и стандарты

Устройство сертифицировано в соответствии с техническими регламентами ЕАЭС: ТР ТС 004/2011 (низковольтное оборудование) и ТР ТС 020/2011 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности при использовании в промышленных и бытовых условиях. Наличие сертификата позволяет применять прибор в официально регистрируемых системах учета электроэнергии.

Преимущества

• Высокая точность класса 0.5 - идеально для технического контроля и бухгалтерского учета
• Яркий LED-дисплей - легко считывать показания даже при плохом освещении
• Минимальное потребление - 1 Вт, не влияет на нагрузку системы
• Поддержка трансформаторного включения - безопасное измерение высоких напряжений без прямого контакта
• Стандартный формат 72×72 мм - совместим с большинством существующих щитов и панелей
• Модульная конструкция - можно устанавливать рядом с другими приборами на DIN-рейке

Ограничения применения

• Не работает без внешнего трансформатора напряжения - нельзя подключать напрямую к сети 220/380 В
• Не предназначен для измерения постоянного тока - только переменный
• Не имеет защиты от перегрузок по входному сигналу - при превышении 120 В на входе возможен выход из строя
• Не рекомендован для открытого монтажа вне щита - не имеет степени защиты IP выше IP20

Примеры использования

• Щит управления насосной станцией - контроль напряжения питания
• Распределительный шкаф на заводе - наблюдение за уровнем напряжения в цепях автоматики
• Жилищно-коммунальный шкаф - проверка качества электроснабжения в многоквартирном доме
• Шкаф АВР - мониторинг напряжения при переключении между источниками

Практические советы

• Выбирайте трансформатор напряжения с коэффициентом преобразования, соответствующим вашему максимальному напряжению сети. Например, для 10 кВ используйте ТТИ 10000/100 В.
• Проверьте полярность подключения вторичной обмотки трансформатора - неверное подключение может дать отрицательные или некорректные показания.
• При замене старого аналогового вольтметра - новый цифровой 72×72 мм LED легко встанет на то же место, так как габариты одинаковые.
• Не допускайте попадания воды или пыли внутрь шкафа - хотя сам прибор не герметичен, он установлен внутри закрытого корпуса.
• При первом запуске - убедитесь, что на входе вольтметра нет напряжения выше 120 В, чтобы не вывести его из строя.
