Вольтметр цифровой щитовой однофазный DO RS-485 96х96мм LED | IDV21-5-1-3-LED-G GENERICA IEK

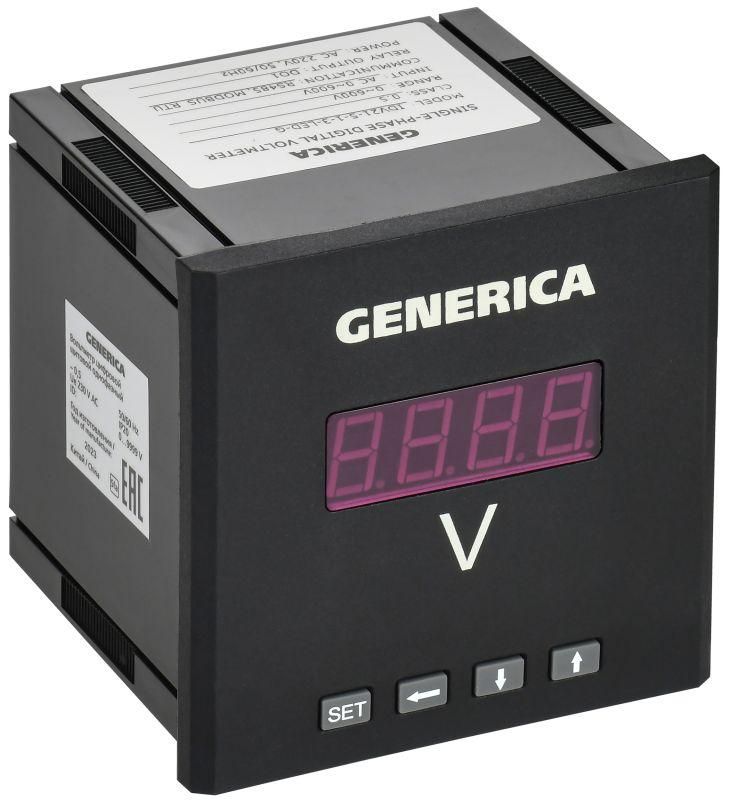

Вольтметр цифровой щитовой однофазный DO RS-485 96×96 мм LED от GENERICA (артикул idv21-5-1-3-led-g) предназначен для точного измерения напряжения в сетях переменного тока и вывода показаний на крупный светодиодный экран. Устройство устанавливается в шкафы управления и подключается к системам автоматизации через интерфейс RS-485.

Назначение и область применения

Вольтметр цифровой щитовой однофазный DO RS-485 96×96 мм LED используется для контроля напряжения в распределительных электросетях до 9999 В. Применяется в низковольтных комплектных устройствах на жилых, коммерческих и промышленных объектах. Подходит для установки в щитах управления, АВР, системах учёта и автоматизации. Цифровой выход RS-485 позволяет интегрировать прибор в SCADA-системы и удалённый мониторинг.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Диапазон измерений: до 9999 В
• Класс точности: 0.5 - обеспечивает погрешность не более +-0,5% от верхнего предела измерения
• Индикация: яркий светодиодный дисплей, хорошо виден при любом освещении
• Трансформаторное включение: да - возможно подключение через измерительные трансформаторы напряжения (например, ТТИ IEK)
• Потребляемая мощность: 1 Вт - минимальное энергопотребление, не нагружает сеть
• Габариты: 96 × 96 мм - стандартный размер для щитового монтажа
• Исполнение: на переднюю панель - монтируется в проём корпуса
• Модульное исполнение: да - совместим с DIN-рейками и модульными щитами
• Сертификация: соответствует ТР ТС 004/2011 (электромагнитная совместимость) и ТР ТС 020/2011 (безопасность оборудования)

Совместимость и монтаж

Вольтметр цифровой щитовой DO RS-485 96×96 мм LED устанавливается в панели с вырезом 91×91 мм. Клеммы для подключения входного напряжения расположены сзади - при подключении через трансформаторы напряжения (например, ТТИ IEK) соблюдайте полярность и класс точности трансформатора. Интерфейс RS-485 требует экранированного двужильного кабеля, заземления экрана в одной точке. Для работы с протоколом Modbus RTU используйте терминальную программу или ПЛК с поддержкой этого стандарта.

Безопасность и стандарты

Устройство сертифицировано в соответствии с техническими регламентами ЕАЭС: ТР ТС 004/2011 (EMC) и ТР ТС 020/2011 (низковольтное оборудование). Соответствие гарантирует безопасную работу в условиях электромагнитных помех и перепадов напряжения. Материалы корпуса не поддерживают горение, защищают от случайного контакта с токоведущими частями.

Преимущества

• Высокая точность (класс 0.5) - подходит для учета и контроля качества электроэнергии
• RS-485 - возможность подключения к сети без дополнительных преобразователей
• Поддержка трансформаторного включения - позволяет измерять высокие напряжения (до 10 кВ) через стандартные ТТИ
• Низкое энергопотребление (1 Вт) - не влияет на баланс нагрузки в щите
• Стандартный форм-фактор 96×96 мм - легко заменяет аналогичные приборы других производителей

Ограничения применения

• Не предназначена для постоянной работы при напряжении выше 9999 В - возможны повреждения датчиков
• Требуется внешний источник питания для RS-485 - сам прибор питается от измеряемой цепи, но для связи нужен отдельный источник 5–24 В DC
• Не имеет защиты IP - устанавливается только во внутренние закрытые щиты, исключающие попадание воды и пыли
• Не работает с постоянным током - только переменный ток (AC)

Примеры использования

• Контроль напряжения в распределительном щите ЖКХ
• Интеграция в систему автоматического ввода резерва (АВР) на промышленном предприятии
• Мониторинг напряжения на участках конвейера с частотными преобразователями
• Объединение нескольких приборов в единую сеть сбора данных через RS-485

Практические советы

• При использовании с трансформаторами напряжения проверьте коэффициент трансформации - он должен соответствовать диапазону вольтметра (например, 10 кВ / 100 В = 100:1)
• Для надёжной связи RS-485 используйте кабель с медной жилой 0,5–0,75 мм2 и оконечные резисторы 120 Ом на крайних устройствах
• При установке в щит с большим количеством устройств оставляйте минимум 10 мм свободного места вокруг прибора для теплоотвода
• При первом запуске убедитесь, что на дисплее отображаются реальные значения - если показания нулевые, проверьте подключение к трансформатору и целостность цепи
• Вольтметр цифровой щитовой DO RS-485 96×96 мм LED от GENERICA совместим с большинством решений IEK - можно использовать в составе унифицированных щитов
