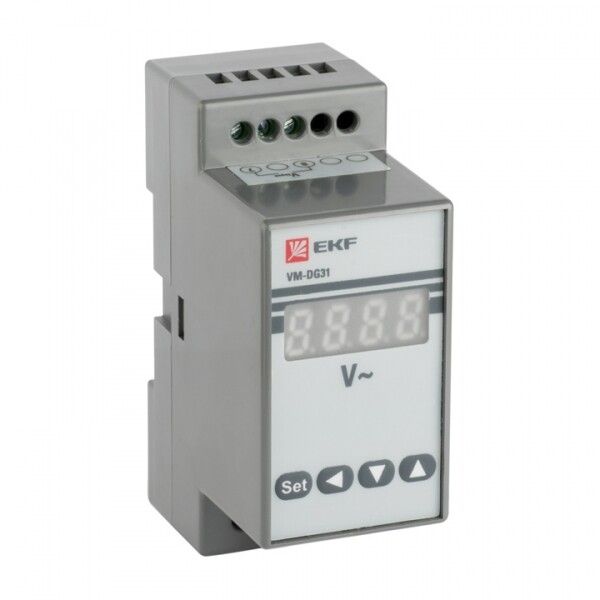

Вольтметр цифровой PROxima VM-DG31, 0.05-500В, 2 модуля EKF vd-g31

Вольтметр цифровой однофазный для DIN-рейки EKF PROxima vd-g31 предназначен для точного измерения напряжения в сетях переменного тока до 9999 В. Устройство монтируется на стандартную DIN-рейку и подходит для установки в распределительных щитах промышленных, коммерческих и жилых объектов.

Назначение и область применения

Вольтметр цифровой однофазный для DIN-рейки EKF PROxima vd-g31 используется для контроля уровня напряжения в электрических цепях переменного тока. Применяется в силовых щитах на предприятиях, в офисах, жилых домах и общественных зданиях. Подходит как для постоянного наблюдения за состоянием сети, так и для диагностики перегрузок, просадок или скачков напряжения.

Технические характеристики

• Класс точности: 0.5 - обеспечивает высокую точность измерений, значительно лучше аналоговых приборов;
• Тип напряжения: переменный ток (AC);
• Диапазон измерений: от 0 до 9999 В - позволяет контролировать напряжение даже в высоковольтных системах;
• Трансформаторное включение: да - возможно подключение через измерительные трансформаторы напряжения (ТИН);
• Индикация: цифровая - четкий ЖК-дисплей с ясным отображением значения;
• Модульная ширина: 2 модуля (36 мм) - занимает минимальное место на DIN-рейке;
• Потребляемая мощность: 8 Вт - энергоэффективное устройство, не нагружает сеть;
• Потеря мощности: 8 Вт - указывает на тепловыделение при работе; требуется учет при компоновке щита;
• Исполнение: DIN-рейка - монтаж осуществляется на стандартную рейку типа TS35;
• Модульное исполнение: да - совместимо с другими модульными устройствами в щите;
• Сертификация: есть - соответствует требованиям российских и международных норм безопасности.

Совместимость и монтаж

Вольтметр цифровой однофазный для DIN-рейки EKF PROxima vd-g31 устанавливается на DIN-рейку стандартной ширины 35 мм. Для подключения используются клеммы на задней панели. При использовании трансформаторного включения необходимо подключить вход устройства к вторичной обмотке измерительного трансформатора напряжения (ТИН). Напряжение питания для самого прибора берётся от измеряемой цепи - внешнего источника не требуется. Устройство не требует сверления или вырезания в панели - достаточно защелкнуть его на рейке.

Безопасность и стандарты

Устройство сертифицировано и соответствует требованиям ГОСТ и IEC по электробезопасности. Защита от случайного контакта обеспечена конструкцией корпуса и изолированными клеммами. Работает в условиях, где температура и влажность находятся в пределах норм для внутренних помещений. Не предназначен для установки во взрывоопасных средах или на открытых площадках без защиты.

Преимущества

• Высокая точность (класс 0.5) - идеально подходит для учёта и контроля качества электроэнергии;
• Цифровая индикация - исключает ошибки считывания, характерные для стрелочных приборов;
• Поддержка трансформаторного подключения - позволяет использовать в сетях с высокими напряжениями (например, 6–10 кВ) без прямого подключения;
• Экономичное потребление - всего 8 Вт снижают нагрузку на питание щита;
• Стандартная модульная форма - легко заменяет аналоговые вольтметры и сочетается с автоматами, УЗО и прочими модулями.

Ограничения применения

• Не предназначен для измерения постоянного тока - работает только с переменным напряжением;
• Требуется наличие измерительного трансформатора напряжения при работе в сетях выше 690 В - сам прибор не рассчитан на прямое подключение к таким напряжениям;
• Не имеет IP-защиты - допускается использование только внутри закрытых щитов;
• Потери мощности 8 Вт должны учитываться при проектировании теплообмена в плотно заполненных щитах - возможен перегрев при недостаточном воздушном пространстве вокруг прибора.

Примеры использования

• Контроль напряжения на вводе в распределительном щите многоэтажного дома;
• Мониторинг напряжения на выходе трансформаторной подстанции в промышленном цехе;
• Установка в АРМ оператора для отслеживания параметров сети в реальном времени;
• Интеграция в системы автоматизации и SCADA с помощью внешних интерфейсов (при наличии дополнительных модулей).

Практические советы

• При выборе модели убедитесь, что ваша сеть использует переменный ток - устройство не работает с постоянным напряжением;
• Если планируете подключение к сети 6–10 кВ, обязательно используйте подходящий трансформатор напряжения с коэффициентом преобразования, соответствующим диапазону 0–9999 В на входе вольтметра;
• При установке в плотно заполненный щит оставьте минимум 10 мм свободного пространства вокруг прибора для лучшего теплоотведения;
• Проверьте соответствие номинала трансформатора напряжения и диапазона вольтметра - при завышении входного сигнала возможна порча прибора;
• Вольтметр EKF PROxima vd-g31 можно заменить на другие модели серии PROxima с аналогичной шириной - они имеют одинаковый форм-фактор и клеммы.
