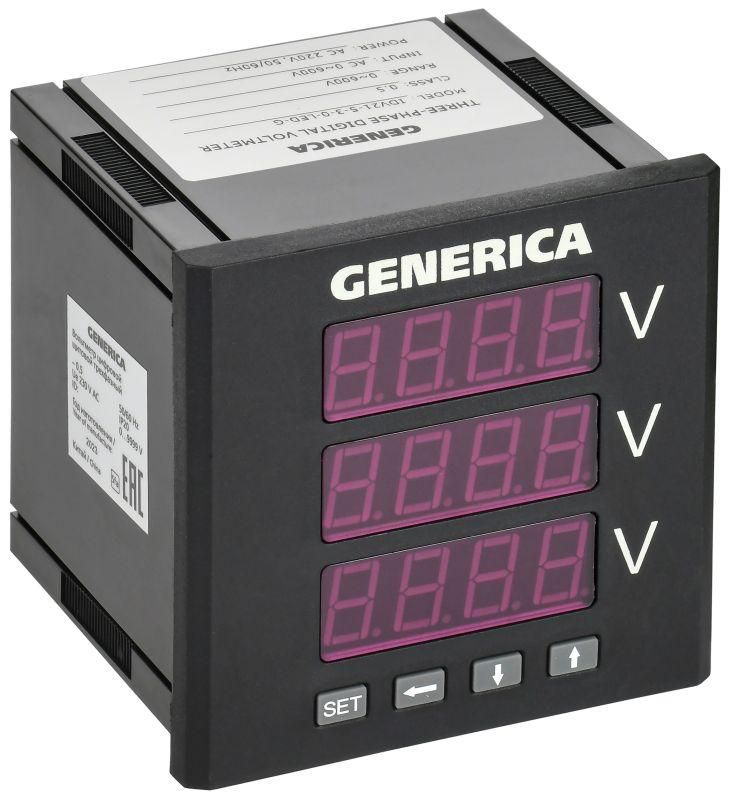

Вольтметр цифровой щитовой трехфазный LED 96х96мм, кл. 0.5 GENERICA IDV21-5-3-0-LED-G

Вольтметр цифровой щитовой трехфазный 96×96 мм LED от GENERICA (артикул idv21-5-3-0-led-g) предназначен для точного измерения напряжения в трёхфазных сетях переменного тока. Устройство устанавливается в шкафы управления и распределительные щиты, обеспечивая наглядную индикацию значений на крупном светодиодном дисплее.

Назначение и область применения

Вольтметр цифровой щитовой трехфазный 96×96 мм LED используется для контроля напряжения в распределительных электросетях с напряжением до 9999 В. Применяется в низковольтных комплектных устройствах на жилых, коммерческих и промышленных объектах. Подходит для установки в щитах автоматики, системах учёта энергии, на станках и конвейерах, где требуется постоянный мониторинг уровня напряжения.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Диапазон измерений: до 9999 В
• Класс точности: 0.5 - позволяет использовать устройство для контроля и учёта электроэнергии
• Тип индикации: цифровая, светодиодная (LED), яркая, видна даже при слабом освещении
• Тип измерительной системы: цифровая, с внутренней обработкой сигнала
• Трансформаторное включение: да - возможно подключение через измерительные трансформаторы напряжения (например, ТТИ IEK)
• Потребляемая мощность: 1 Вт - минимальное энергопотребление, не создаёт нагрузки на сеть
• Форм-фактор: прямоугольный, 96×96 мм - стандартный размер для щитового монтажа
• Исполнение: на переднюю панель - монтируется в отверстие корпуса щита
• Модульное исполнение: да - совместим с модульными щитами и DIN-рейками

Совместимость и монтаж

Вольтметр цифровой щитовой трехфазный 96×96 мм LED имеет стандартный посадочный размер 96×96 мм. Для установки необходимо вырезать отверстие в лицевой панели щита. Монтаж выполняется фиксацией с помощью зажимов сзади. Устройство работает в паре с внешними трансформаторами напряжения - например, с ТТИ IEK, которые снижают высокое напряжение сети до безопасного уровня для измерения. Подключаются три фазы и ноль по схеме, указанной в руководстве. Клеммы рассчитаны на провода сечением до 2.5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям технических регламентов ТР ТС 004/2011 (низковольтное оборудование) и ТР ТС 020/2011 (электромагнитная совместимость). Сертифицировано для использования в России и странах ЕАЭС. Защита от перегрузок и импульсных помех реализована внутри схемы. Напряжение на входе должно быть согласовано с подключенными трансформаторами - превышение допустимого значения может повредить прибор.

Преимущества

• Высокая точность класса 0.5 - подходит для коммерческого учёта и диагностики
• Яркий светодиодный экран - легко считывать показания с расстояния
• Поддержка трансформаторного включения - возможность измерения высоких напряжений без прямого подключения
• Низкое энергопотребление - 1 Вт не влияет на работу сети
• Стандартный форм-фактор - замена аналогичных приборов не требует доработки щита

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный ток
• Требует обязательного подключения через трансформаторы напряжения при работе с сетями выше 500 В
• Не защищён от прямого попадания воды или пыли - устанавливается только во внутренних помещениях
• Не является средством защиты - не отключает питание при аварийных значениях
• Не рекомендован для установки рядом с источниками сильных ЭМИ без экранирования

Примеры использования

• Щиты управления насосными станциями
• Распределительные пункты (РП) и подстанции (ПП) на заводах
• Шкафы АВР и систем бесперебойного питания
• Контроллеры энергосистем в торговых центрах и офисных зданиях
• Замена старых аналоговых вольтметров в модернизируемых щитах

Практические советы

• При подключении используйте трансформаторы напряжения с коэффициентом преобразования, указанным в паспорте прибора - например, 10000/100 В
• Проверьте посадочное отверстие перед монтажом - размер 96×96 мм должен точно соответствовать габаритам вольтметра
• Не подключайте напрямую к линиям 6–10 кВ - обязательно используйте измерительные трансформаторы
• При использовании в условиях повышенной вибрации закрепите прибор дополнительно хомутами или клеем
• Для долговечной работы избегайте установки рядом с частотниками, сварочными аппаратами и другими источниками помех
