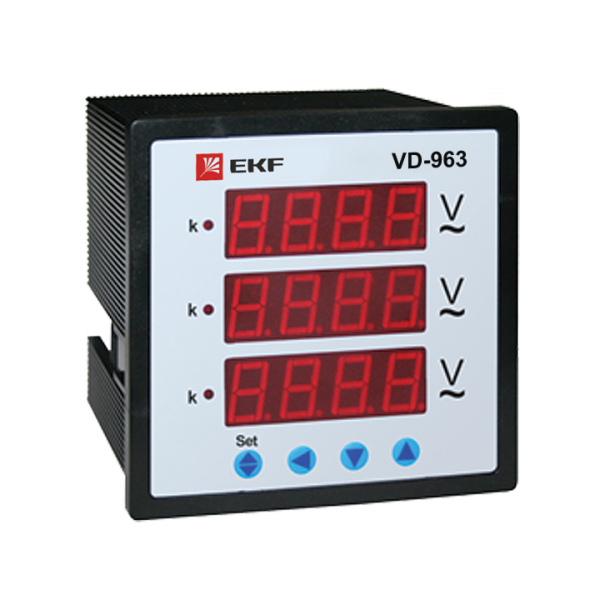

Вольтметр VM-D963 цифровой на панель 96х96 трехфазный EKF PROxima | vd-963

Вольтметр цифровой на панель 96×96 трехфазный PROxima от EKF предназначен для точного измерения напряжения в трёхфазных сетях переменного тока. Устройство устанавливается в распределительные щиты и обеспечивает высокую точность показаний за счёт микропроцессорной системы. Артикул vd-963 соответствует серии PROxima и подходит для промышленных и коммунальных объектов.

Назначение и область применения

Вольтметр цифровой на панель 96×96 трехфазный PROxima используется для контроля напряжения в трёхфазных электрических цепях переменного тока. Применяется в распределительных щитах промышленных предприятий, ЖЭКов, офисных зданий, производственных линий и других объектах с закрытым доступом. Подходит для систем, где требуется постоянный мониторинг уровня напряжения - например, на участках с чувствительным оборудованием или при наличии частотных преобразователей.

Технические характеристики

• Тип: Цифровой вольтметр, трёхфазный
• Диапазон измерения: 0–3200 В (переменный ток AC)
• Класс точности: 0,5 - обеспечивает минимальную погрешность +-0,5% от верхнего предела измерения
• Способ подключения: Трансформаторное (через измерительные трансформаторы напряжения), также возможен прямой ввод
• Потребляемая мощность: 8 Вт
• Габариты: 96 × 96 мм (лицевая панель, для установки в квадратный вырез)
• Модульная ширина: 4 модуля (стандарт DIN-рейки)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям) / IP50 (защита от пыли, но не от воды)
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Нормативный документ: ГОСТ 8711-93
• Сертификация: Соответствует требованиям РФ и ЕАЭС

Совместимость и монтаж

Вольтметр цифровой на панель 96×96 трехфазный PROxima монтируется в панели щитов через прямоугольный вырез 92×92 мм. Для подключения используются три входа напряжения: L1, L2, L3. При трансформаторном включении - подключаются ко вторичным обмоткам трансформаторов напряжения (например, НАМИ-0,66 или аналоги). Клеммы расположены сзади устройства, доступны после установки. Не требует внешнего питания - питание берётся из сети измеряемого напряжения. Совместим с большинством типов щитов, имеющих стандартный вырез 96×96 мм.

Безопасность и стандарты

Вольтметр цифровой на панель 96×96 трехфазный PROxima соответствует ГОСТ 8711-93 и имеет сертификат соответствия. Защита IP20 исключает случайное прикосновение к токоведущим элементам, IP50 предотвращает попадание пыли внутрь корпуса. Устройство не содержит открытых проводников - безопасно при работе в щитах с ограниченным доступом. Не рекомендуется использовать во взрывоопасных средах или местах с постоянным воздействием брызг воды.

Преимущества

• Высокая точность (класс 0,5) - в 2–5 раз лучше, чем у аналоговых приборов
• Цифровая индикация - чёткий, легко читаемый экран без параллакса
• Поддержка трансформаторного включения - позволяет работать с высокими напряжениями (до 3200 В) без прямого подключения к ЛЭП
• Небольшое энергопотребление (8 Вт) - снижает нагрузку на источник питания щита
• Универсальный форм-фактор - совместим с большинством стандартных щитов

Ограничения применения

• Не предназначен для работы на открытом воздухе - степень защиты IP20/IP50 не защищает от влаги
• Не подходит для измерения постоянного тока - только переменный (AC)
• Требует наличия трансформаторов напряжения при использовании в сетях выше 500 В
• Не рассчитан на работу при температурах ниже −25C или выше +40C
• Не имеет функций регистрации данных - только отображение текущего значения

Примеры использования

• Контроль напряжения на вводе в промышленный цех с ЧПУ-станками
• Мониторинг баланса фаз в распределительном щите многоэтажного дома
• Установка в АВР-панелях для сигнализации перекоса напряжения
• Интеграция в автоматические системы управления технологическими процессами (АСУ ТП)

Практические советы

• При монтаже проверьте размер выреза - он должен быть точно 92×92 мм, чтобы вольтметр плотно сел в панель без люфта
• Для трансформаторного подключения используйте измерительные трансформаторы напряжения с коэффициентом, соответствующим вашему напряжению сети (например, 10/0,1 кВ)
• Обязательно отключите питание перед подключением клемм - даже при малом потреблении есть риск поражения током
• Не устанавливайте рядом с источниками сильных ЭМП (частотники, сварочные аппараты) - возможны помехи в показаниях
• При замене старого аналогового вольтметра учтите, что новый прибор не требует подключения к дополнительному источнику питания
