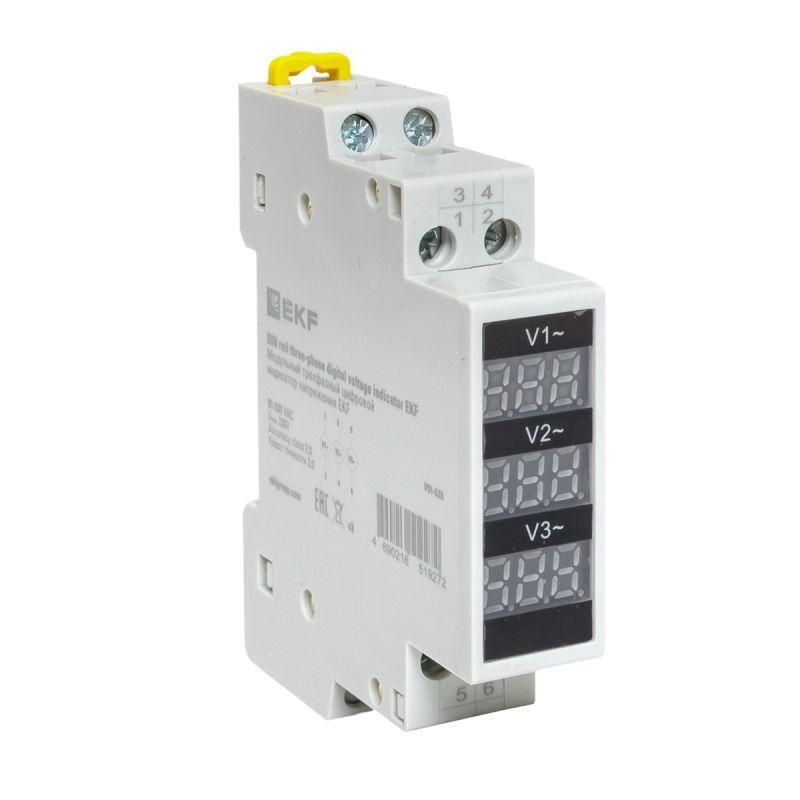

Индикатор напряжения VDI-G33 модульный трехфазный цифровой EKF VDI-G33

Индикатор напряжения модульный трехфазный цифровой EKF vdi-g33 предназначен для контроля уровня напряжения в трёхфазных сетях переменного тока. Устройство устанавливается на DIN-рейку в распределительных щитах и обеспечивает точную цифровую индикацию значений напряжения - идеально подходит для промышленных объектов, ЖКХ и коммерческих зданий.

Назначение и область применения

Индикатор напряжения модульный трехфазный цифровой EKF vdi-g33 используется для постоянного наблюдения за уровнем напряжения в трёх фазах электросети. Он позволяет оперативно выявить перекос фаз, проседание или завышение напряжения, что особенно важно для защиты оборудования и обеспечения стабильной работы автоматических систем.

Устройство применяется в электрощитах промышленных цехов, офисных зданий, жилых домов, торговых комплексов и других объектов с трёхфазным питанием. Подходит для установки в шкафах управления, распределительных пунктах и автоматизированных системах учёта.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Диапазон измерений: 80–500 В - покрывает стандартные сети 220/380 В и допускает колебания до предельных значений
• Тип измерительной системы: цифровой - отображает точные числовые значения, исключает человеческий фактор при считывании
• Класс точности: 2 - погрешность измерения не более +-2%, достаточна для большинства промышленных задач
• Тип монтажа: DIN-рейка - совместим с любыми стандартными щитами, легко заменяется и обслуживается
• Модульное исполнение: да - занимает один модуль (17,5 мм), компактен и не требует дополнительного места
• Потребляемая мощность: 8 Вт - устройство работает постоянно, потребление учитывается при проектировании питания щита
• Сертификация: есть - соответствие ГОСТ IEC 61010-1-2014 и ГОСТ Р МЭК 61326-1-2014 гарантирует безопасность и EMC-совместимость

Совместимость и монтаж

Индикатор напряжения модульный трехфазный цифровой EKF vdi-g33 устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются три входа по одной фазе (L1, L2, L3) и ноль (N). Клеммы рассчитаны на провода сечением до 2,5 мм2. Подключение выполняется после отключения питания. Нет необходимости в внешних преобразователях - прибор напрямую подключается к сети.

Работает без дополнительного питания - получает энергию прямо от измеряемой сети. Обязательно соблюдать полярность при подключении нулевого провода. Не рекомендуется использовать в условиях повышенной вибрации или частых скачков напряжения выше 500 В.

Безопасность и стандарты

Индикатор напряжения модульный трехфазный цифровой EKF vdi-g33 сертифицирован по двум основным нормам:

• ГОСТ IEC 61010-1-2014 - требования к безопасности измерительных приборов, включая электрическую прочность и защиту от поражения током
• ГОСТ Р МЭК 61326-1-2014 - электромагнитная совместимость, что гарантирует стабильную работу рядом с другим оборудованием

Оболочка устройства выполнена из самозатухающего пластика, класс защиты IP20 - подходит только для внутренней установки в закрытых щитах.

Преимущества

• Чёткая цифровая индикация - сразу видно реальное напряжение по каждой фазе, без интерпретаций
• Стандартный формат DIN - легко интегрируется в существующие щиты без переделок
• Высокая надёжность - проверенные компоненты от EKF, подходят для круглосуточной работы
• Нет механических деталей - не требуется калибровка, долгий срок службы
• Поддержка широкого диапазона напряжений - работает даже при снижении напряжения до 80 В

Ограничения применения

• Не предназначен для работы на постоянном токе - только переменный ток (AC)
• Запрещено использование во влажных, пыльных или взрывоопасных средах - класс защиты IP20 не обеспечивает защиту от воды и пыли
• Не имеет функций сигнализации или реле - только отображение, без аварийного отключения
• Не подходит для измерения высоких напряжений свыше 500 В - возможен выход из строя
• Потребляет 8 Вт - необходимо учитывать нагрузку на источник питания при проектировании щита

Примеры использования

• Контроль напряжения на вводе в административном здании - выявление перекоса фаз перед запуском серверов
• Мониторинг в цехе с ЧПУ станками - предотвращение отказов из-за просадки напряжения
• Установка в этажном щите многоквартирного дома - диагностика проблем с качеством электроснабжения
• Аудит электропитания в торговом центре - сбор данных для оптимизации нагрузки

Практические советы

• При монтаже в старый щит проверьте свободное место - индикатор занимает 1 модуль (17,5 мм), но требует доступа к клеммам
• Не подключайте к цепям с высокими импульсными помехами - используйте фильтры, если есть частые сбои показаний
• Проверяйте правильность подключения нуля - неверное подключение может давать некорректные данные
• При использовании нескольких индикаторов в одном щите убедитесь, что суммарная мощность (по 8 Вт каждый) не превышает допустимую нагрузку на источник
• Для длительной эксплуатации выбирайте щиты с хорошей вентиляцией - нагрев от 8 Вт может повлиять на температурный режим внутри корпуса
