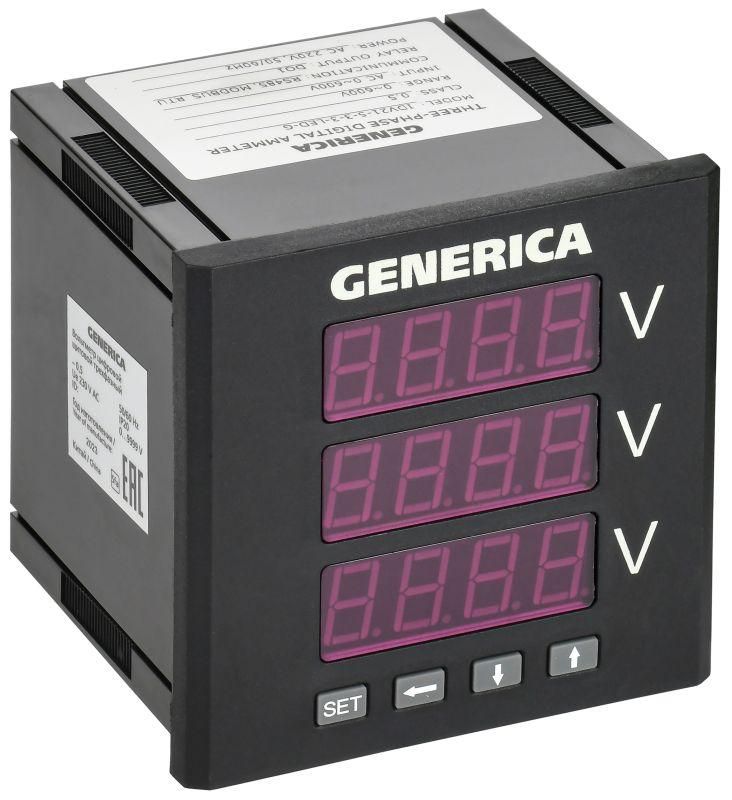

Вольтметр цифровой щитовой трехфазный DO RS-485 96х96мм LED | IDV21-5-3-3-LED-G GENERICA IEK

Вольтметр цифровой щитовой трехфазный RS-485 96×96 мм LED от GENERICA (артикул idv21-5-3-3-led-g) предназначен для точного измерения напряжения в трёхфазных сетях переменного тока с выводом показаний на светодиодный экран и возможностью удалённой передачи данных через интерфейс RS-485. Устройство устанавливается в шкафы управления и распределительные щиты на промышленных и коммерческих объектах.

Назначение и область применения

Вольтметр цифровой щитовой трехфазный RS-485 96×96 мм LED используется для контроля напряжения в распределительных электросетях 0,4–1 кВ. Применяется в низковольтных комплектных устройствах (ЩН, ЩР, ЯЯК) на объектах жилищного фонда, офисах, заводах и производственных площадках. Подходит для систем автоматизации, где требуется сбор данных о состоянии сети и интеграция в АСУ ТП.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Диапазон измерений: до 9999 В - позволяет контролировать высокие уровни напряжения без внешних делителей
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% от верхнего предела измерения
• Индикация: светодиодная (LED), крупные цифры, хорошо видна в условиях слабого освещения
• Трансформаторное включение: да - работает с трансформаторами напряжения (TN), снижает нагрузку на первичную сеть
• Выходной интерфейс: RS-485 - поддерживает модбас RTU, позволяет подключить несколько приборов в одну сеть
• Потребляемая мощность: 1 Вт - минимальное энергопотребление, не нагружает сеть
• Форм-фактор: 96×96 мм - стандартный размер для установки в щитовые панели
• Исполнение: на переднюю панель - монтируется в проём корпуса, фиксируется зажимами
• Модульное исполнение: да - совместим с DIN-рейкой и другими модульными устройствами

Совместимость и монтаж

Вольтметр цифровой щитовой трехфазный RS-485 96×96 мм LED устанавливается в стандартный прямоугольный проём 91×91 мм. Крепится с помощью двух боковых зажимов, не требует дополнительных кронштейнов. Для работы с высокими напряжениями необходимо использовать трансформаторы напряжения (например, ТТИ IEK). Подключение сигнала - к клеммам L1, L2, L3, N; питание - внутреннее, от измеряемой цепи через TN. Интерфейс RS-485 подключается двумя проводами (A/B), полярность важна. Максимальная длина линии - до 1200 метров при скорости 9600 бод.

Безопасность и стандарты

Устройство соответствует требованиям технических регламентов ТР ТС 004/2011 (низковольтное оборудование) и ТР ТС 020/2011 (электромагнитная совместимость). Сертифицировано для использования в промышленных условиях. Защита от перенапряжений и помех реализована на уровне входных цепей. Напряжение питания не выведено отдельно - работает за счёт сигналов от трансформаторов.

Преимущества

• Высокая точность класса 0,5 - подходит для учётных и контрольных задач
• RS-485 - возможность интеграции в системы SCADA и АСУ ТП без дополнительных преобразователей
• Светодиодная индикация - чёткий просмотр даже при ярком свету или в темноте
• Низкое энергопотребление - 1 Вт, не влияет на работу оборудования
• Поддержка трансформаторного включения - безопасная работа с высокими напряжениями
• Стандартный форм-фактор 96×96 мм - легко заменяет аналогичные приборы старых серий

Ограничения применения

• Не предназначена для постоянного измерения постоянного тока - только переменный ток
• Требует обязательного подключения через трансформаторы напряжения при работе выше 500 В
• Не имеет встроенного источника питания - зависит от наличия сигнала от TN
• Не поддерживает протокол Modbus TCP - только RTU по RS-485
• Не является средством защиты - не отключает цепь при аварии

Примеры использования

• Контроль напряжения в распределительном щите производственного цеха
• Интеграция в систему мониторинга электроэнергии на складском комплексе
• Замена механических вольтметров в современных ЩРН с цифровой автоматизацией
• Связка с PLC и HMI-панелями для отображения состояния трёхфазной сети
• Аудит качества электроснабжения в торгово-офисных зданиях

Практические советы

• При монтаже проверьте глубину проёма - устройство не выступает назад, но требует свободного места за панелью для кабелей
• Для надёжной связи RS-485 используйте экранированный кабель с заземлением экрана в одной точке
• Убедитесь, что трансформатор напряжения имеет коэффициент трансформации, соответствующий вашему диапазону (например, 10 кВ / 100 В)
• При подключении нескольких вольтметров в сеть RS-485 задавайте им уникальные адреса (по умолчанию - 1)
• Не подключайте напрямую к фазному проводу без TN - риск повреждения прибора и опасность для персонала
• Проверяйте соответствие номинального напряжения TN и диапазона вольтметра - максимальное значение 9999 В не означает, что можно мерить 10 кВ без делителя
