Вольтметр цифровой щитовой однофазный 96х96мм LED | IDV21-5-1-0-LED-G GENERICA IEK

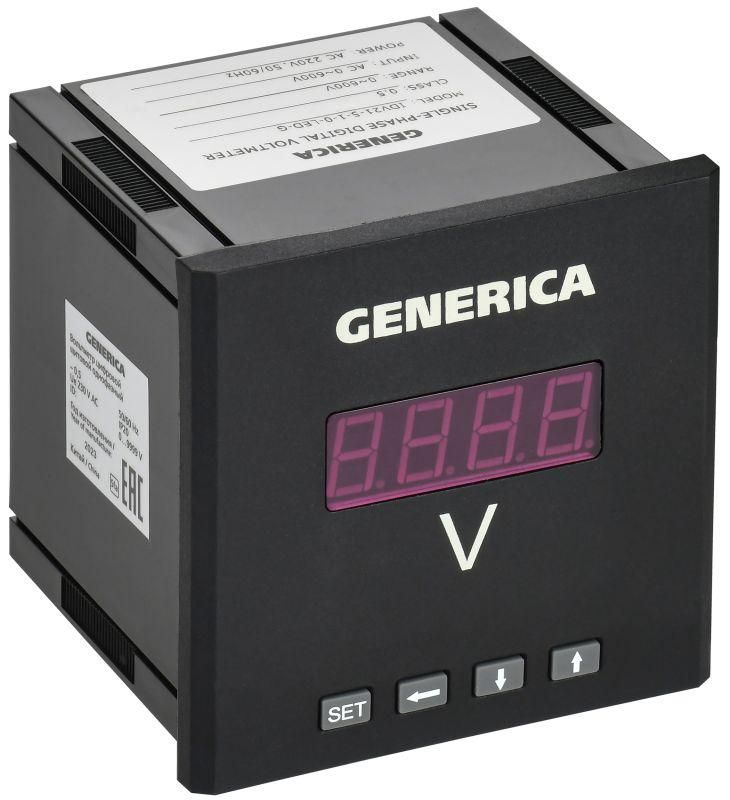

Вольтметр цифровой щитовой однофазный 96×96 мм LED от GENERICA (артикул idv21-5-1-0-led-g) предназначен для точного измерения напряжения в сетях переменного тока и устанавливается в шкафы управления на переднюю панель. Устройство совместимо с трансформаторами тока ТТИ IEK и подходит для промышленных, коммерческих и жилых объектов.

Назначение и область применения

Вольтметр цифровой щитовой однофазный 96×96 мм LED используется для контроля уровня напряжения в распределительных электросетях до 1000 В. Применяется в щитах автоматики, силовых шкафах, пунктах приема электроэнергии, на производствах, в офисах и многоквартирных домах. Подходит для систем, где требуется постоянный визуальный мониторинг напряжения.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Диапазон измерений: до 9999 В - позволяет контролировать высокие значения напряжения через внешние трансформаторы
• Класс точности: 0.5 - обеспечивает погрешность не более +-0.5% от верхнего предела измерения
• Индикация: светодиодная (LED), яркая, видна даже при слабом освещении
• Измерительная система: цифровая - исключает человеческий фактор при считывании показаний
• Трансформаторное включение: да - устройство рассчитано на работу с внешними трансформаторами напряжения (например, ТТИ IEK)
• Потребляемая мощность: 1 Вт - минимальное энергопотребление, не нагружает сеть
• Габариты: 96 × 96 мм - стандартный размер для установки в щитовые панели
• Исполнение: на переднюю панель - монтируется в отверстие корпуса шкафа
• Модульное исполнение: да - легко заменяется, совместимо с модульными системами сборки

Совместимость и монтаж

Вольтметр цифровой щитовой однофазный 96×96 мм LED требует подключения через трансформатор напряжения (например, ТТИ IEK), так как сам не рассчитан на прямое подключение к сети выше 100–500 В. Для монтажа необходимо вырезать в панели прямоугольное отверстие 88×88 мм. Клеммы для подвода проводов расположены сзади - доступны после установки в шкаф. Обязательно соблюдайте полярность при подключении вторичной обмотки трансформатора. Устройство не имеет внутренних переключателей - все настройки выполняются через внешнее оборудование.

Безопасность и стандарты

Вольтметр соответствует требованиям технических регламентов ТР ТС 004/2011 (низковольтное оборудование) и ТР ТС 020/2011 (электромагнитная совместимость). Сертифицирован для использования в России и странах ЕАЭС. Конструкция защищена от случайного контакта с токоведущими частями благодаря изолированному корпусу и фиксации в панели.

Преимущества

• Высокая точность класса 0.5 - надежно для учета и диагностики
• Яркая LED-индикация - удобно читать в любых условиях освещения
• Малое потребление энергии - не влияет на нагрузку системы
• Стандартный форм-фактор 96×96 мм - легко заменяет аналоги других производителей
• Поддержка трансформаторного включения - расширяет возможности измерения без изменения схемы

Ограничения применения

• Не предназначено для прямого подключения к сети 380/220 В - обязательно использование трансформатора напряжения
• Не работает с постоянным током - только переменный ток
• Не имеет функций регистрации данных или сигнализации - только отображение текущего значения
• Не рекомендовано для установки во взрывоопасных зонах - отсутствует специальная защита Ex

Примеры использования

• Щиты автоматического ввода резерва (АВР) на промышленных предприятиях
• Распределительные пункты (РП) и подстанции в ЖКХ
• Управление насосными станциями и конвейерными линиями
• Контроль напряжения в системах бесперебойного питания (ИБП)
• Шкафы управления лифтами и эскалаторами

Практические советы

• При выборе трансформатора напряжения убедитесь, что его коэффициент преобразования соответствует диапазону 9999 В - например, 10 кВ / 100 В = 100:1
• Проверьте посадочное отверстие в панели - должно быть точно 88×88 мм, иначе вольтметр не закрепится плотно
• Используйте кабели с сечением не менее 1.5 мм2 для подключения вторичной обмотки - снижает потери и повышает точность
• При длительной работе в условиях повышенной влажности проверяйте герметичность шкафа - хотя вольтметр сертифицирован, он не имеет защиты IP65+
• Заменяйте старые аналоговые вольтметры на этот цифровой - экономите время на считывании и минимизируете ошибки
