Вольтметр цифровой щитовой однофазный DO RS-485 72х72мм LED | IDV11-5-1-3-LED-G GENERICA IEK

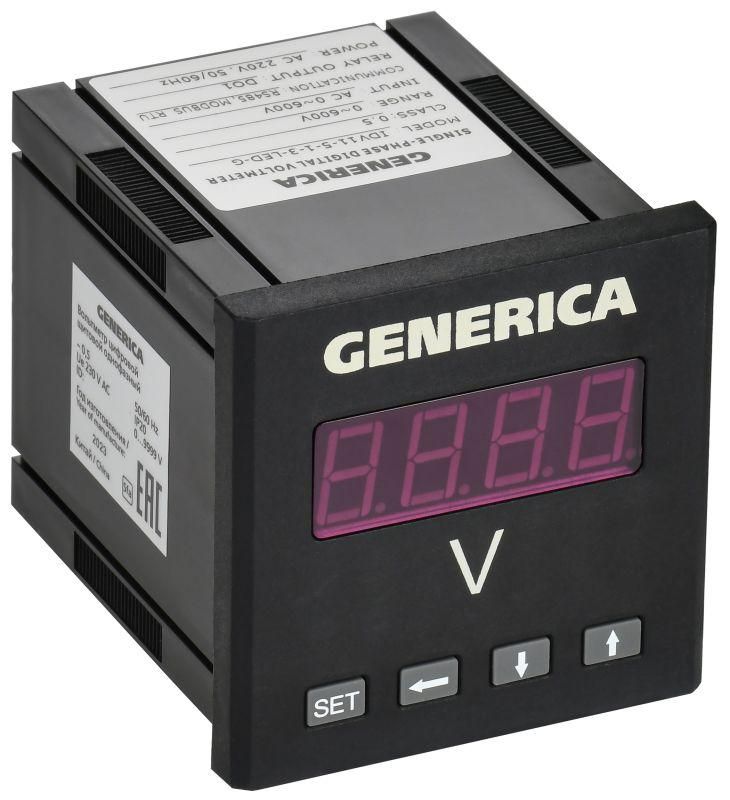

Вольтметр цифровой щитовой однофазный DO RS-485 72×72 мм LED от GENERICA - устройство для точного измерения переменного напряжения в щитовых установках с возможностью удалённой передачи данных через интерфейс RS-485. Подходит для монтажа в шкафах управления на объектах жилищного, коммерческого и промышленного назначения.

Назначение и область применения

Вольтметр цифровой щитовой однофазный DO RS-485 72×72 мм LED предназначен для постоянного контроля уровня напряжения в однофазных цепях переменного тока. Устройство устанавливается в распределительные щиты и используется там, где требуется визуальный контроль и интеграция в системы автоматизации. Применяется в системах учёта, защиты оборудования и мониторинга качества электроэнергии на объектах с напряжением до 9999 В.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Диапазон измерений: до 9999 В
• Класс точности: 0.5 - обеспечивает погрешность не более +-0.5% от верхнего предела измерения
• Индикация: светодиодный ЖК-дисплей, яркая цифровая подсветка для хорошей видимости в условиях слабого освещения
• Трансформаторное включение: да - позволяет подключать через внешние трансформаторы напряжения (например, ТТИ IEK), что расширяет диапазон измеряемых значений и повышает безопасность
• Потребляемая мощность: 1 Вт - минимальное энергопотребление, не нагружает сеть
• Форм-фактор: 72×72 мм - стандартный размер для монтажа в щитовые панели
• Выходной интерфейс: RS-485 - возможность подключения к АСУ ТП, SCADA, PLC и другим системам сбора данных
• Исполнение: на переднюю панель - монтаж осуществляется через отверстие в panel, фиксация - зажимными лапками
• Модульное исполнение: да - совместим с DIN-рейкой и другими модульными устройствами

Совместимость и монтаж

Вольтметр цифровой щитовой однофазный DO RS-485 72×72 мм LED имеет стандартную посадочную форму 72×72 мм - легко устанавливается в любые щиты с соответствующими отверстиями. Для работы с высокими напряжениями необходимо использовать внешний трансформатор напряжения (например, ТТИ IEK). Клеммы для подключения сигнала и питания расположены сзади, доступны после установки в щите. Интерфейс RS-485 требует экранированного двужильного кабеля, заземления экрана в одной точке. Максимальная длина линии связи - до 1200 метров при скорости 9600 бод.

Безопасность и стандарты

Устройство соответствует требованиям технических регламентов ТР ТС 004/2011 (низковольтное оборудование) и ТР ТС 020/2011 (электромагнитная совместимость). Сертифицировано для использования в промышленных и бытовых электросетях. Защита корпуса IP20 - допускает работу только внутри закрытых щитов, не предназначено для открытого монтажа или влажных сред.

Преимущества

• Высокая точность класса 0.5 - надёжный контроль напряжения для профилактики перегрузок и аварий
• RS-485 - позволяет интегрировать в современные системы мониторинга без дополнительных преобразователей
• Низкое энергопотребление (1 Вт) - снижает тепловую нагрузку в щите
• Яркий LED-дисплей - удобен для визуального контроля даже при плохом освещении
• Поддержка трансформаторного включения - расширяет возможности измерения без изменения самого прибора

Ограничения применения

• Не предназначен для измерения постоянного тока - работает только с переменным напряжением
• Защита IP20 - запрещён монтаж вне герметичных щитов, в сырых, пыльных или взрывоопасных зонах
• Требуется внешний трансформатор напряжения для измерения напряжений выше 500–600 В - не является прямым вольтметром для высоких напряжений
• Интерфейс RS-485 требует правильной терминологии и заземления - некорректная настройка может вызвать помехи или отказ связи

Примеры использования

• Щиты управления насосными станциями - контроль напряжения сети для предотвращения отключения оборудования
• Производственные линии - мониторинг напряжения на участках с частыми колебаниями
• Жилые многоквартирные дома - установка в этажных щитах для наблюдения за качеством электроснабжения
• Коммерческие центры - интеграция в систему энергоаудита через протокол Modbus RTU по RS-485

Практические советы

• При использовании с трансформатором напряжения проверьте коэффициент трансформации - он должен соответствовать диапазону, указанному в документации на вольтметр
• Для RS-485 используйте кабель с медной жилой и экранирующей оплеткой, заземляйте экран только на стороне контроллера
• Не подключайте питание напрямую к сети 380 В - устройство рассчитано на питание от вторичных цепей (обычно 24–230 В AC/DC)
• При групповом монтаже нескольких вольтметров в одном щите соблюдайте шаг между устройствами - минимум 10 мм для теплоотвода
• Артикул idv11-5-1-3-led-g от GENERICA совпадает с аналогами IEK - можно заменить без переделки монтажа
