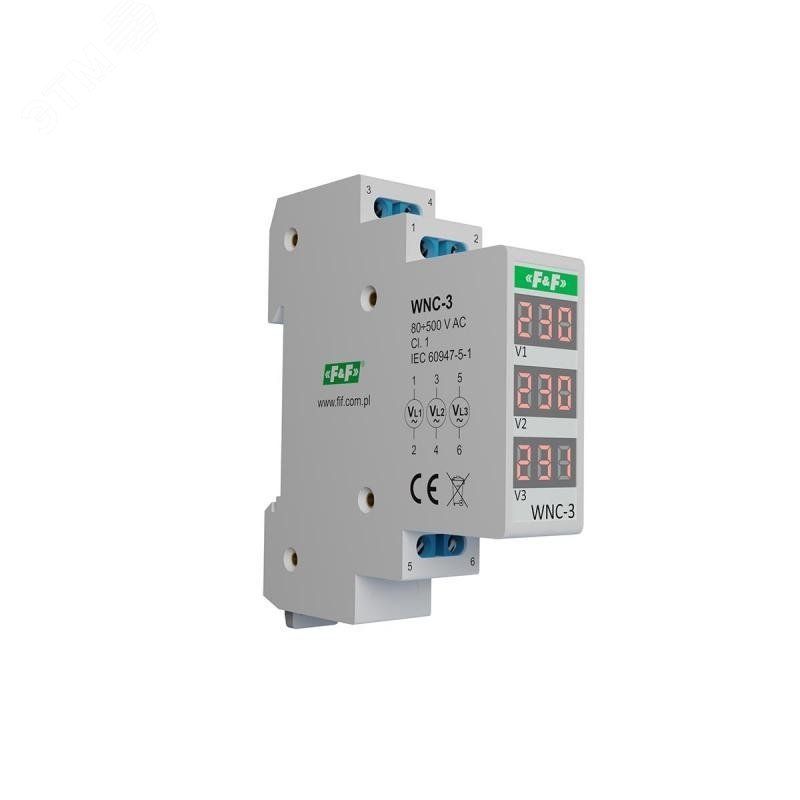

Указатель напряжения WNC-3 3ф 80-500В цифровая индикация монтаж на DIN-рейку F&F EA04.007.064 Евроавтоматика

Указатель напряжения WNC-3 от Евроавтоматика - устройство для контроля уровня напряжения в трёхфазных сетях переменного тока. Устанавливается на DIN-рейку, показывает реальное значение напряжения на LED-дисплее и подходит для использования в промышленных щитах с температурой от -5C до +40C.

Назначение и область применения

Указатель напряжения WNC-3 используется для визуального контроля действующего значения напряжения в трёхфазной сети переменного тока. Он позволяет оператору или инженеру быстро определить, есть ли напряжение на каждой фазе и насколько оно соответствует норме. Применяется в распределительных щитах, на станках, в системах автоматизации, где важна своевременная диагностика перекосов или потерь напряжения.

Технические характеристики

• Тип устройства: указатель напряжения
• Род тока: переменный (AC)
• Диапазон измерения: 80–500 В
• Количество фаз: 3
• Индикация: светодиодный (LED) дисплей
• Класс точности: не указан (не является измерительным прибором класса точности, служит для индикации)
• Способ монтажа: установка на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - предназначено для работы в умеренном и холодном климате с возможностью повышенной влажности
• Рабочий температурный диапазон: от -5 C до +40 C

Совместимость и монтаж

Указатель напряжения WNC-3 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения требуются три фазных провода - L1, L2, L3. Ноль (N) и земля (PE) не нужны. Подключение выполняется через клеммы на задней панели. Максимальное напряжение на входе - 500 В, поэтому устройство нельзя использовать в сетях выше этого порога. Не рекомендуется подключать к постоянному току - работает только с переменным.

Безопасность и стандарты

Указатель напряжения WNC-3 имеет степень защиты IP20, что обеспечивает базовую безопасность при работе внутри закрытых электрошкафов. Климатическое исполнение УХЛ4 соответствует требованиям ГОСТ 15150. Устройство не содержит взрывозащиты и не предназначено для использования во взрывоопасных средах.

Преимущества

• Чёткая индикация напряжения на LED-дисплее - легко считывать значения даже при слабом освещении
• Простой монтаж на DIN-рейку - не требуется дополнительная фиксация
• Широкий диапазон измерения (80–500 В) - покрывает большинство промышленных сетей 380/400 В
• Не требует внешнего питания - питание берётся прямо с контролируемой сети
• Надёжная работа в условиях колебаний температуры и влажности в пределах УХЛ4

Ограничения применения

• Не работает с постоянным током (DC) - только переменный (AC)
• Не подходит для сетей выше 500 В - риск повреждения устройства
• IP20 - нельзя использовать вне шкафа, в сыром или запылённом окружении
• Не является точным измерительным прибором - класс точности не указан, данные используются для ориентировочной оценки
• Работает только при температуре от -5 C до +40 C - при более низких или высоких температурах возможны сбои

Примеры использования

• Контроль напряжения в распределительном щите цеха с трёхфазными двигателями
• Диагностика перекоса фаз на конвейерной линии
• Мониторинг состояния сети перед запуском оборудования
• Установка в автоматических шкафах управления насосных станций

Практические советы

• Перед установкой проверьте, чтобы напряжение в сети не превышало 500 В - превышение может вывести указатель из строя
• Обязательно используйте WNC-3 только внутри закрытого электрошкафа - открытый монтаж недопустим из-за IP20
• При замене старого индикатора убедитесь, что новый совпадает по габаритам и типу крепления - все модели Eвроавтоматика стандартизированы под DIN-рейку
• Если вам нужна точная запись значений напряжения - используйте этот указатель как вспомогательный инструмент, а основные замеры делайте мультиметром или цифровым регистратором
• WNC-3 от Евроавтоматика - надёжный вариант для бюджетных решений; если требуется защита IP65 или работа при минусовых температурах - выбирайте другие модели серии.
