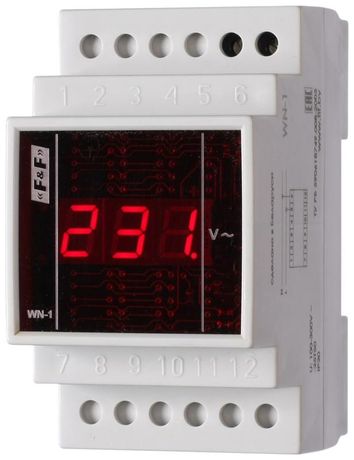

Указатель напряжения WN-1 (1ф 100-300В цифр. индик. 35мм 230В IP20 монтаж на DIN-рейке) F&F EA04.007.006 Евроавтоматика

Указатель напряжения WN-1 - компактный цифровой прибор для контроля наличия переменного напряжения в однофазных цепях от 20 до 450 В. Устанавливается на DIN-рейку, питается от контролируемой сети, не требует внешнего источника. Бренд Евроавтоматика ФиФ, артикул ea04.007.006.

Назначение и область применения

Указатель напряжения WN-1 предназначен для визуального контроля наличия напряжения в электроустановках. Подходит для установки в распределительных щитах, автоматических выключателях, пультах управления. Часто используется в промышленном оборудовании, системах автоматизации, на участках с высокой плотностью монтажа. Индикатор показывает реальное напряжение в цепи, что позволяет оперативно определить обрыв, перегрузку или отключение питания.

Технические характеристики

• Тип: однofазный указатель напряжения
• Диапазон измерения: 20–450 В переменного тока (AC)
• Тип индикации: светодиодный цифровой дисплей
• Источник питания: от контролируемой сети (не требуется внешнее питание)
• Монтаж: на DIN-рейку 35 мм, занимает 3 модуля
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Рабочий температурный диапазон: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, с возможностью работы в помещениях с повышенной влажностью
• Класс точности: 3 - допустимая погрешность +-3% от верхней границы шкалы
• Тип индикации прохождения: оптическая (визуальная, без звукового сигнала)

Совместимость и монтаж

Указатель напряжения WN-1 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для установки достаточно защелкнуть корпус на рейке. Клеммы для подключения находятся снизу - провода подводят к контактам L и N. Напряжение на входе должно соответствовать диапазону 20–450 В AC. При подключении соблюдайте полярность: L - фаза, N - ноль. Максимальный ток через устройство не указан - не предназначено для коммутации нагрузки, только для наблюдения.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита IP20 исключает случайный контакт с токоведущими частями, но не обеспечивает герметичность. Применяется только внутри закрытых щитов. Не используйте в условиях постоянного воздействия влаги, пыли или химически активных сред.

Преимущества

• Не требует внешнего источника питания - работает от контролируемой сети
• Цифровая индикация даёт точное значение напряжения, а не просто наличие/отсутствие
• Компактный формат (3 модуля) экономит место в щите
• Широкий диапазон измерений (20–450 В) покрывает большинство бытовых и промышленных сетей
• Устойчив к колебаниям температуры - надёжно работает в неотапливаемых помещениях

Ограничения применения

• Не подходит для постоянного тока (DC) - только переменный ток (AC)
• Защита IP20 запрещает использование вне закрытых щитов, в сырых или пыльных местах
• Не является средством защиты - не отключает питание при аварии
• Класс точности 3 - не рекомендован для метрологических работ, где нужна точность выше 1%
• Не имеет звуковой сигнализации - слепые пользователи или удалённый контроль невозможны

Примеры использования

• Контроль напряжения на выходе автомата в этажном щите жилого дома
• Индикация наличия 220 В на входе станка с ЧПУ
• Мониторинг напряжения в распределительной коробке промышленного конвейера
• Диагностика обрыва фазы в трёхфазной системе (при использовании трёх единиц по одной на фазу)

Практические советы

• При замене старого аналогового индикатора проверьте, чтобы новый WN-1 поместился в свободном месте щита - он занимает 3 модуля, а не 1
• Подключайте провода плотно - плохой контакт может вызвать некорректную индикацию или перегрев
• Если напряжение ниже 20 В, индикатор не будет включаться - это нормально, значит, система обесточена
• Для многоканальных решений можно использовать несколько экземпляров WN-1 на разных фазах - они не влияют друг на друга
• Не устанавливайте рядом с мощными источниками ЭМИ - возможны помехи в работе дисплея
