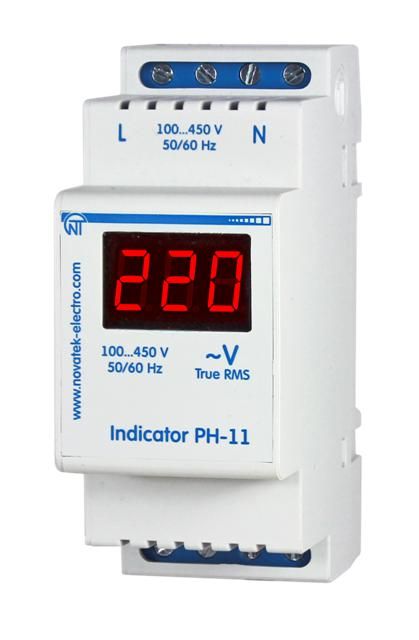

Однофазный цифровой индикатор напряжения РН-11 - 3425600110 НовАтек-Электро

Индикатор напряжения однофазный цифровой 220В РН-11 от НовАтек-Электро - устройство для точного отображения текущего напряжения в однофазной сети 220 В. Он работает без внешнего источника питания, использует само напряжение сети для работы и устанавливается на DIN-рейку. Подходит для контроля качества электроэнергии в распределительных щитах, на оборудовании и в промышленных системах.

Назначение и область применения

Индикатор напряжения однофазный цифровой 220В РН-11 предназначен для постоянного наблюдения за уровнем напряжения в бытовых и промышленных сетях переменного тока. Устройство показывает реальное значение напряжения в режиме реального времени, что позволяет выявить просадки, перегрузки или отклонения от нормы. Применяется в электрощитах жилых домов, офисов, производственных линий, насосных станциях и других объектах, где важна стабильность электроснабжения.

Технические характеристики

• Напряжение питания: 220 В (работает от измеряемой сети)
• Диапазон измерения: 90–450 В - способен работать даже при значительных отклонениях от номинала
• Тип тока: переменный (AC), частота 50/60 Гц
• Количество фаз: одна
• Тип устройства: цифровой вольтметр с индикацией
• Степень защиты: IP40 (защита от твердых частиц >1 мм) / IP20 (защита от прикосновений пальцев)
• Способ монтажа: установка на DIN-рейку шириной 35 мм
• Количество модулей DIN: 2
• Подключение: винтовые зажимы для проводов
• Номинальный ток потребления: 0,02 А
• Мощность: 0,05 кВА
• Климатическое исполнение: УХЛ3.1 - рассчитан на работу в помещениях с умеренным и холодным климатом
• Рабочая температура: от -35 C до +55 C

Совместимость и монтаж

Индикатор напряжения однофазный цифровой 220В РН-11 совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно закрепить устройство на рейке и подключить два провода: фазу (L) и ноль (N) к соответствующим клеммам. Клеммы предназначены для проводов сечением до 2,5 мм2. Обязательно отключите питание перед подключением. Устройство не требует настройки - после подачи напряжения начинает работать автоматически.

Безопасность и стандарты

Индикатор напряжения однофазный цифровой 220В РН-11 соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Отсутствие переключающих контактов исключает риск коммутационных скачков. Защита IP40 обеспечивает безопасную эксплуатацию внутри закрытых щитов, но не допускает попадание воды или пыли. Не предназначен для открытого монтажа вне корпуса.

Преимущества

• Не нуждается во внешнем источнике питания - работает от самой сети
• Широкий диапазон измерения (90–450 В) позволяет контролировать аварийные ситуации
• Цифровая индикация повышает точность и удобство считывания
• Малое энергопотребление (0,05 кВА) снижает нагрузку на сеть
• Устойчивость к широкому диапазону температур делает его надежным в неотапливаемых помещениях

Ограничения применения

• Не подходит для трехфазных сетей - только для однофазных цепей 220 В
• Не имеет выходных контактов - нельзя использовать для управления или сигнализации
• Защита IP40 не предполагает использование во влажных средах или на улице
• Не рекомендовано применение в местах с высокими уровнями электромагнитных помех без экранирования

Примеры использования

• Контроль напряжения в квартирном щитке - чтобы своевременно заметить проседание ниже 180 В
• Мониторинг питания на станках с ЧПУ, где колебания напряжения вызывают сбои
• Установка в распределительных шкафах на производстве для диагностики перегрузок
• Обслуживание тепловых насосов, кондиционеров и другого чувствительного оборудования

Практические советы

• При замене старого аналогового вольтметра проверьте, что новый РН-11 занимает те же 2 модуля DIN - это гарантирует совместимость с существующим расположением в щите
• Не подключайте устройство через автоматы или УЗО - лучше напрямую от шины L/N
• Если в помещении часто бывают перепады напряжения, регулярно сверяйте показания РН-11 с эталонным прибором
• При монтаже в металлическом щите убедитесь, что корпус устройства не соприкасается с заземленными элементами - это может вызвать ложные показания
• Для длительной службы избегайте установки рядом с источниками сильного нагрева - хотя диапазон температур широк, долговременная работа при +50 C сокращает срок службы электроники
