Указатель напряжения WN-1-1 (1ф 100-300В цифр. индик. 35мм 230В IP20 монтаж на DIN-рейке) F&F EA04.007.008 Евроавтоматика

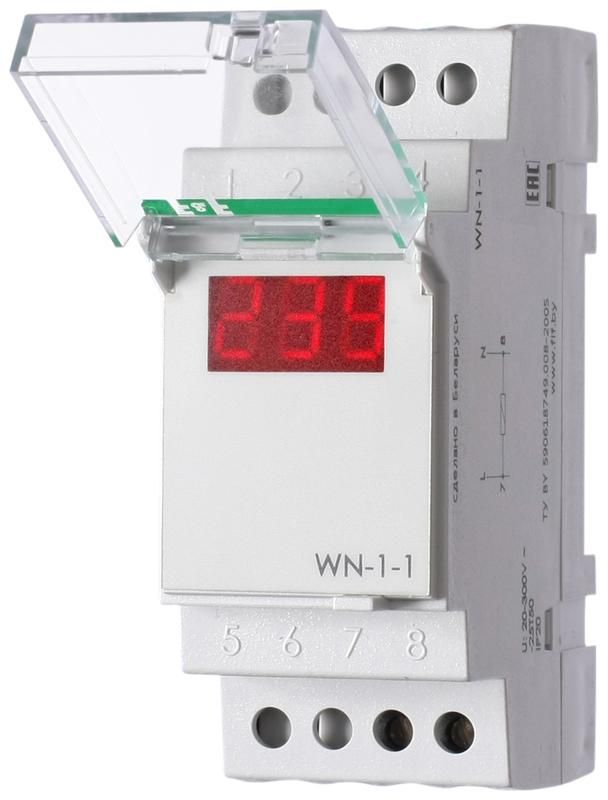

Указатель напряжения WN-1-1 от Евроавтоматика ФиФ - компактный цифровой прибор для контроля напряжения в однофазных сетях переменного тока. Устанавливается на DIN-рейку, питается от контролируемой цепи, показывает реальное значение напряжения на LED-дисплее. Подходит для панелей управления, щитов автоматики и распределительных устройств.

Назначение и область применения

Указатель напряжения WN-1-1 используется для визуального контроля уровня напряжения в однофазных электрических цепях. Он позволяет оперативно определить наличие или отсутствие напряжения, а также его текущую величину - без необходимости использования мультиметра. Применяется в промышленных щитах, системах автоматизации, на станках, конвейерах, в системах освещения и других объектах, где требуется постоянный мониторинг напряжения.

Технические характеристики

• Тип: указатель напряжения, однофазный
• Рабочее напряжение: 230 В (номинальное)
• Диапазон измерения: 20–300 В - прибор корректно работает даже при значительных колебаниях напряжения
• Тип тока: переменный (AC)
• Индикация: цифровая, LED-дисплей - четко видна в условиях плохого освещения
• Питание: от контролируемой цепи - внешний источник не нужен
• Монтаж: на DIN-рейку, занимает 2 модуля (35 мм)
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Класс точности: 3 - допустимая погрешность +-3% от показаний
• Температурный режим: от -25C до +50C - подходит для помещений с умеренным климатом
• Климатическое исполнение: УХЛ4 - рассчитан на работу в закрытых помещениях с возможностью перепадов температуры и влажности

Совместимость и монтаж

Указатель напряжения WN-1-1 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защелкнуть корпус на рейке - никаких болтов или креплений не требует. Клеммы для подключения находятся сзади: L (фаза) и N (ноль) подключаются параллельно к контролируемой цепи. Напряжение ниже 20 В не будет отображаться - прибор выйдет из активного состояния. Максимальное напряжение - 300 В; превышение может повредить внутреннюю электронику.

Безопасность и стандарты

Указатель напряжения WN-1-1 соответствует требованиям безопасности для оборудования класса защиты IP20. Не предназначен для работы во взрывоопасных зонах, на открытых площадках или в местах с высокой запылённостью. Отсутствуют сертификаты ATEX/IECEx - применение в опасных средах запрещено. Класс точности 3 соответствует ГОСТ Р 50954-2006 для аналогичных приборов.

Преимущества

• Цифровая индикация - точнее и нагляднее, чем аналоговые стрелочные приборы
• Автономное питание - не требует дополнительного источника энергии
• Компактный размер - всего 2 модуля DIN, экономит место в шкафу
• Широкий диапазон измерения - от 20 до 300 В, покрывает большинство бытовых и промышленных сетей
• Яркая LED-индикация - легко считывается даже при боковом освещении

Ограничения применения

• Не работает при напряжении ниже 20 В - не подходит для диагностики слаботочных цепей
• IP20 - нельзя использовать в сырых, пыльных или наружных условиях
• Только для переменного тока - не предназначена для постоянного тока (DC)
• Класс точности 3 - не рекомендован для метрологических работ, где требуется точность выше 1%
• Не имеет функций сигнализации или выходных контактов - только индикация

Примеры использования

• Контроль напряжения на входе частотного преобразователя
• Отслеживание наличия фазы в распределительном щите станка
• Мониторинг напряжения в системе аварийного освещения
• Проверка качества питания в автоматизированных линиях производства
• Установка в щитах управления HVAC-системами

Практические советы

• При монтаже проверьте, что напряжение в цепи находится в пределах 20–300 В - иначе прибор не включится или выйдет из строя
• Подключение выполняйте при отключенном питании - хотя прибор питается от сети, риск поражения током остаётся
• Не используйте в щитах с повышенной влажностью или рядом с трубопроводами - IP20 недостаточно для таких условий
• Если вам нужны сигналы тревоги или управление другими устройствами - выбирайте модели с реле-выходами, такие как WN-1-1 не имеют этого
• Для точной настройки системы лучше сочетать этот указатель с мультиметром - он даёт ориентировочное, а не эталонное значение
